后浇带样板
后浇带样板分为两个部分，一半是支模样板，另一半是混凝土浇筑完成，支后浇部分的模板，后浇带支撑独立设置。 具体的做法是这样的：样板区长度：4747mm；宽度：2800mm
图示按不同的颜色区分：灰色为梁板模板，可以先拆，黄色为后浇带模板，是一个独立的支撑体系，桔红色是后支部分，在后浇带清理剔凿完成后支设，以下是详细做法：

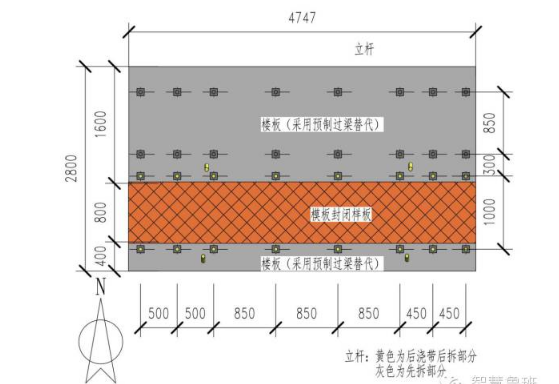

立杆布置如上图所示，下面楼板采用预制过梁替代，后浇带宽度800mm，采用模板封闭。

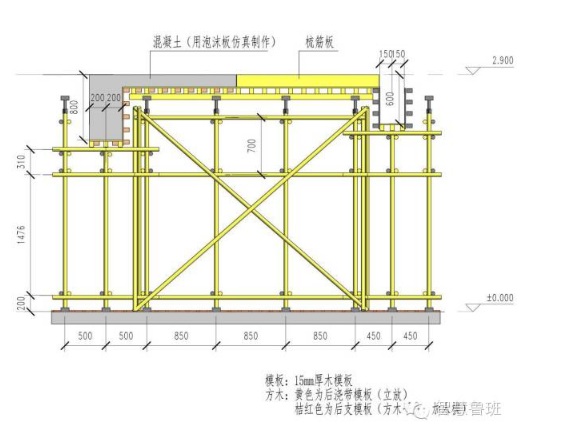

东立面 第一道水平杆（扫地杆）距地200mm，板模板采用U型支托，混凝土采用泡沫板仿真制作，另一半设置梳筋板。点这免费下载施工技术资料

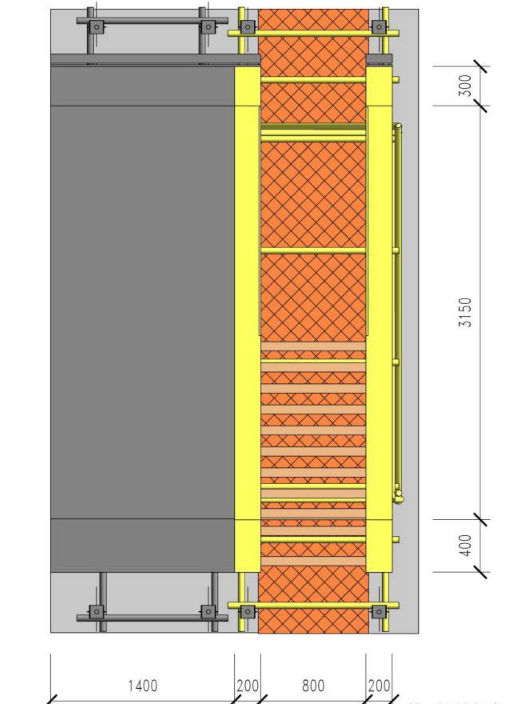

西立面

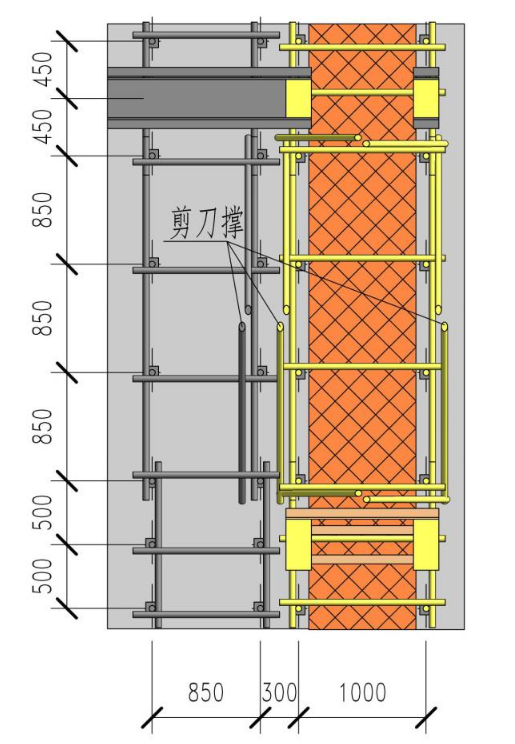

北立面 那么，独立的支撑体系是如何形成的？

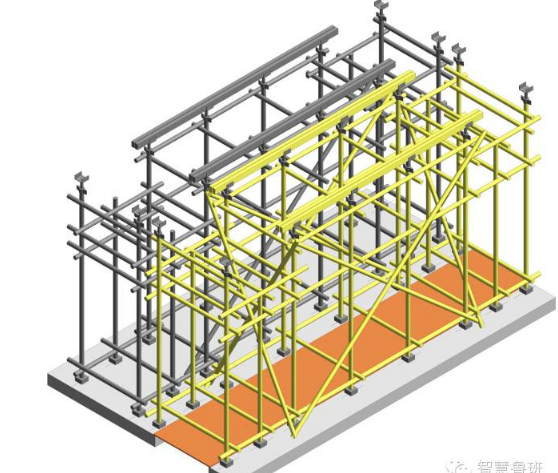

这个图片看得比较清楚，水平杆是分开的，而且是错开设置的。后浇带设置独立的剪刀撑，梁板模板剪刀撑单独设置，拆模时，将灰色支撑拆掉，保留黄色支撑就可以了！ 如果你还没明白，下面这个图去掉了次龙骨方木和模板，应该更直观
后浇带样板做法，小智给您介绍完了，最后还要提醒你注意以下几点：1、对模板及支架，应进行设计。模板及支架应具有足够的承载力、刚度和 稳定性，应能可靠地承受施工过程中所产生的各类荷载。所以，这个样板只是做法，其中立杆、水平杆的间距因工程而异，不可以照搬照抄。支架设计时还需注意：模板支架的高宽比不宜大于 3；当高宽比大于 3 时，应增设稳定性措施，并应进行支架的抗倾覆验算。立杆的步距不应大于 1.8m；顶层立杆步距应适当减小，且不应大于 1.5m。2、立杆上应每步设置双向水平杆，水平杆应与立杆扣接。3、立杆底部应设置垫板。4、可调托座距顶部水平杆的高度不应大于 600mm，可调托座螺杆外径不应小于 36mm，插入深度不应小于 180mm。5、在立杆底部的水平方向上应按纵下横上的次序设置扫地杆。6、相邻钢管接头不能在同一步之内，相互错开应大于500mm。
