一、识读方法
1、由下往上、从左往右的看图顺序
2、由先到后看，指根据施工的先后顺序看图。如：下部结构到上部结构
3、由粗到细，由大到小
4、整套图纸综合看，整体到局部，局部到整体，融会贯通。
二、识读要求
（一）、道路工程识图
1、看目录表，了解图纸组成
2、看设计说明，了解道路施工图的主要文字部分
3、识读平面图，了解平面图新建工程的位置、平面形状。能进行坐标计算、桩号推算、平曲面计算。
4、识读纵断面图，了解构筑物的外观，纵横坐标的关系，识读构筑物的标高。
5、识读横断面图，能进行土方的计算。
6、识读沥青路面结构图，了解结构的组合、组成的材料，能进行工程量的计算。
7、识读水泥路面的结构图，了解水泥混凝土路面接缝分类名称、对接缝的基本要求，常用钢筋级别与作用，能进行工程量的计算。
（二）桥梁工程图识读
1、看目录表，了解图纸组成
2、看设计说明，了解桥梁施工图的主要文字部分
3、识读总体布置图，各个工程结构图的名称、结构尺寸。
4、识读桥梁下部结构的桩基础、桥台、桥墩施工图
5、识读钢筋混凝土简支梁桥施工图
6、识读桥面系施工图，桥面铺装、桥面排水、人行道、栏杆、灯柱及桥面伸缩缝的构造。
7、识读钢筋布置图，各类钢筋代号、根数、位置、作用、钢筋工程量的计算。
注意：初识图应综合各专业图纸找出 错、漏、碰、缺

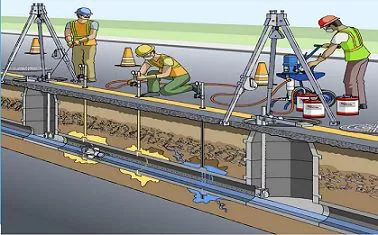

（三）、排水工程识读
1、看目录表，了解图纸组成
2、看设计说明，了解桥梁施工图的主要文字部分
3、识读平面图，了解平面图上面污水管道的布置、坡度、标高，并与平面图相对应。
4、识读纵断面图，了解排水管道的管径、坡度、标高，并与平面图相对应。
5、识读排水结构图，了解排水检查井、雨水口等结构构造
道路工程图识读
一、平面图
平面图表示道路的走向、平面线型、两侧地形、路幅布置、路线定位。
道路红线：道路红线一般是指道路用地的边界线
道路中心线：道路中心线用来区分不同方向的车道
里程桩号：而里程桩号，是以此路的起点O进行起算的 （设计中8+560，公里数+米数）
道路桩号：是以所要建设的道路的起点为O进行起算的。（已完道路）

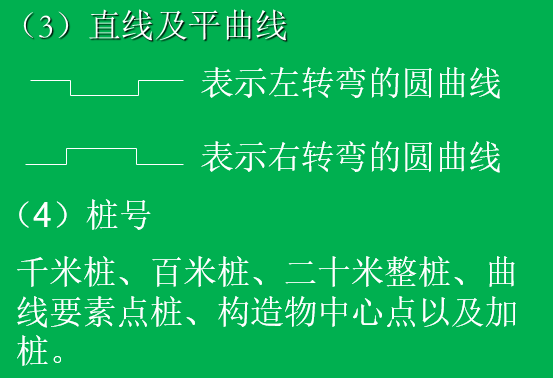

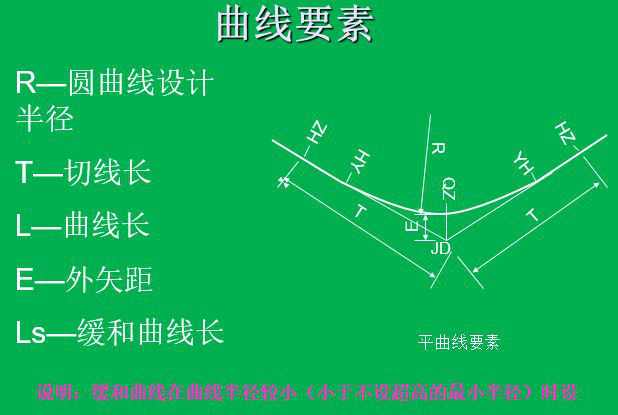

注：路线的平面线型有直线和曲线。
对于曲线路线的转弯处，用交角点编号表示，如图JD6表示为6号交角点。
为偏角（ z为左偏角， y为右偏角），指沿路的前进方向向左或向右偏转的角度。
二、道路共层纵断面图
道路纵断面图主要反映道路沿纵向的设计高程变化、道路设计坡长和坡度、原地面标高、地质情况、填挖方情况、平曲线要素、竖向曲线
1、定义：沿着道路中线竖向剖切的展开图即纵断面图；
2、主要内容：
道路纵断面图主要反映道路沿纵向的设计高程变化、道路设计坡长和坡度、原地面标高、地质情况、填挖方情况、平曲线要素、竖向曲线
三、纵断面图识读
1、图样部分
（1）水平方向表示长度，垂直方向表示标高。垂直方向比例比水平方向放大十倍。
（2）比例：水平1：2000或1：5000；
垂直1：200或1：500，规定为水平的十倍。
（3）地面线（细实线），是设计中心线（中心桩）原地面高程连线。
（4）设计线（粗实线），代表路基边缘点设计高程。
（5）竖曲线分为凸形曲线，和凹形曲线。

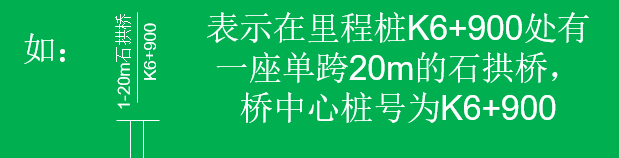

（6）构造物名称、规格和中心桩号。

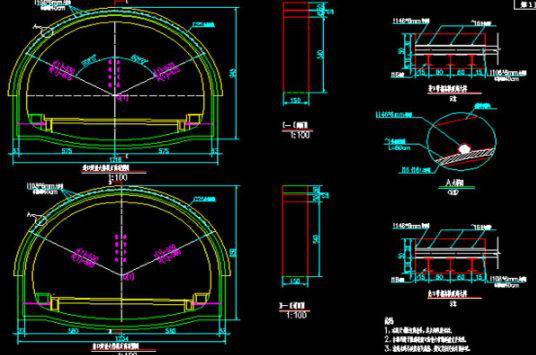

桥涵、隧道、涵洞、通道统称构造物。
（7）水准点里程、编号、高程和具体位置
2、资料部分
（1）地质状况 为设计和施工提供依据。

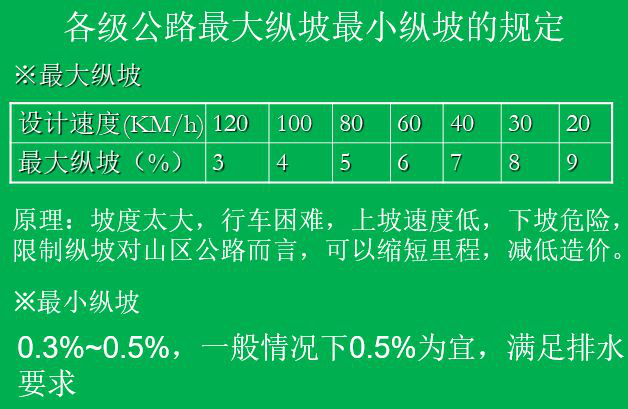

（2）坡度/坡长
(5)标高（与里程桩号点对应）
设计高程：路基边缘点设计高程
地面高程：原地面点中心点标高
正值为填挖高度=设计高程-地面高程
填高，负值为挖深

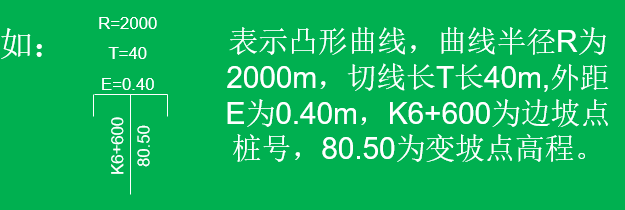

（6）竖曲线
定义：纵断面上两个坡段的转折处，为了便于行车，用一段曲线来缓和，称为竖曲线。
变坡点：相邻两条坡度线的交点。
变坡角：相邻两条坡度线的坡度值之差，用w表示。 W=2-1=tg2-tg1= i2- i1
