建筑施工测量放线知识讲解(图文)

把工程中用到的线分为一级、二级、三级三个层级。

一级线为方正性控制线和建筑一米线,由项目部测量组提供

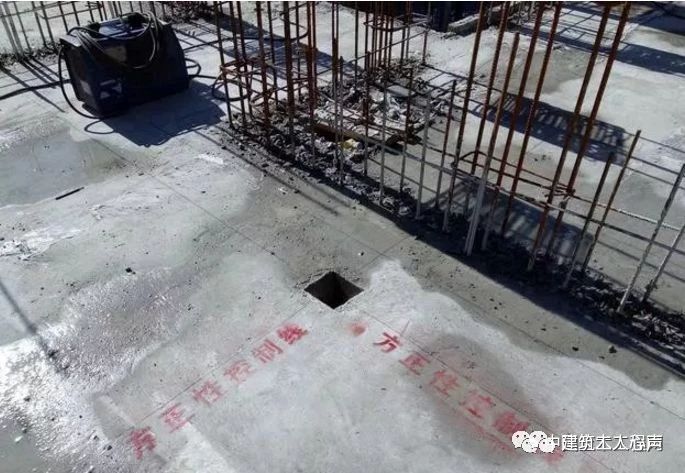

方正性控制线:每层提供4条,经验收合格后移交给主体劳务班组

建筑一米线:在模板拆除后,由项目测量班组将建筑一米线引测至楼层内,每个楼层的每户提供一处

二级线为墙200控制线,三级线为砌筑210线、窗框定位线、窗框标高控制线和抹灰200线,二三级线由相应的劳务班组根据一级线来引测。

墙200控制线:为二级线,由主体劳务班组根据方正性控制线引测,验收合格后作为主体结构施工的依据

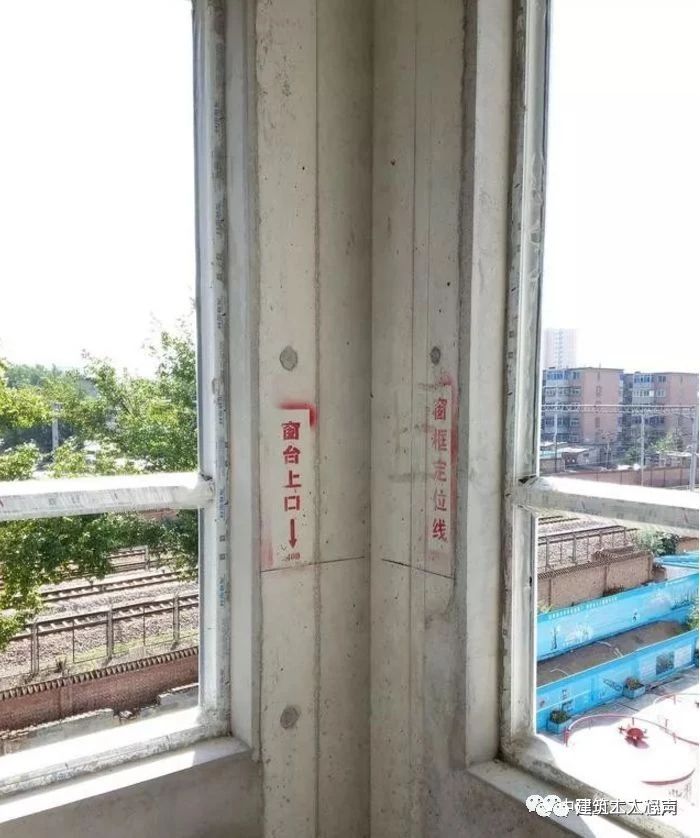

窗台上口400线、窗框竖向位置定位线为三级线,由劳务班组根据建筑一米线、墙200线引测

窗框定位线:由劳务班组根据墙200线进行引测

砌筑210线、抹灰200线均为三级线,有二次结构施工班组根据一级或二级线引测

放线的总体要求

1.控制线及标高线从主体到装修完成,都使用同一原始线;并提前作好放线深化平面图;

2 施工现场所有放线均清晰明了,便于识别,并清晰保留至下道工序隐蔽前,隐蔽前必须书面通知项目部,得到项目部书面批复;

3 安装定位线中安装点位的水平距离及竖向高度的标识必须以土建砌抹控制线和标高控制线为基准,并在安装点位平面图上标识,不同的功能区单独画图并张贴于工作楼层墙面;

4 砌筑与抹灰控制线须地面、天棚、墙(梁)分别弹线;

5 砌体阶段的放线需提前开始,所有放线工作完成后方可开始厨卫间反坎和砌体施工;

6 所有施工工序必须做书面交接记录,并有项目部备案;

7 所有控制线由总分包单位100%自查,并有专项检查验收记录;

8 要求工人无线不施工,并提前作好各种控制线的技术交底。

看了这个工地的精细化放线管理,突然就觉得自己家工地现场其实很多工作也都做了,就是没有把做过的工作可视化出来,没有他们做的这么细!做过施工的你是否也有这样的感觉呢?欢迎留言一起互动,共同学习,一起进步!
