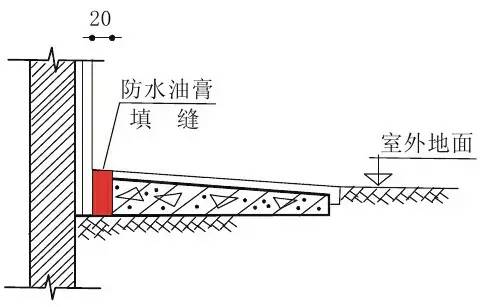

建筑物外墙与散水坡、台阶、明沟留沉降缝
图示：
要求与做法：
① 散水坡、台阶、明沟本身按6m长度（总长度均分）留沉降缝。
② 外墙阴阳角位按450角留沉降缝。
③ 散水坡与台阶交接处留沉降缝分隔。

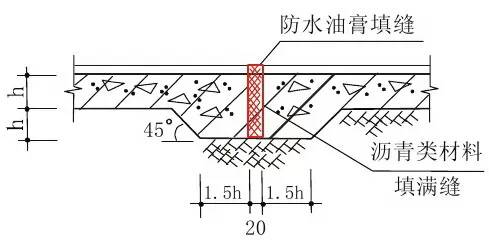

工序节点2

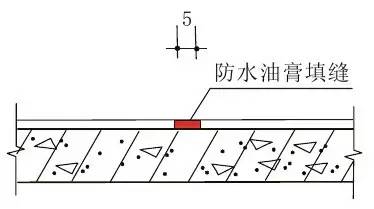

室外地面 伸缩缝
图示：
要求与做法：
① 伸缝纵向间距 30m。
② 缩缝横向间距6m（总长度均分），做法详第3项。

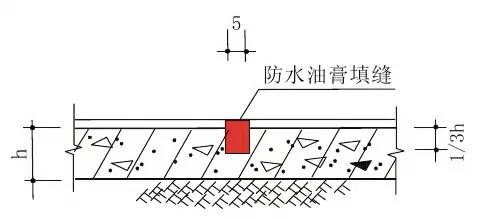

工序节点3
室内地面 面留缩缝
图示：
（一）地面
（二）楼面
要求与做法：
① 用大面积水泥混凝土地面、楼面水泥砂浆面层。
② 横向缩缝间距按轴线尺寸。纵向缩缝间距6m（横向两轴线间总长度均分）。
③ 采用金界机金界缝，缝平直方正。
④ 混凝土和水泥砂浆达到强度等级后才能进行金界缝。

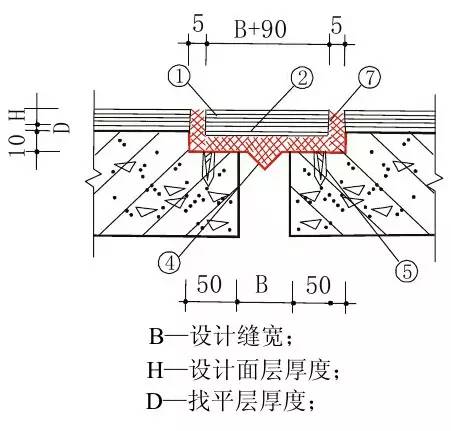

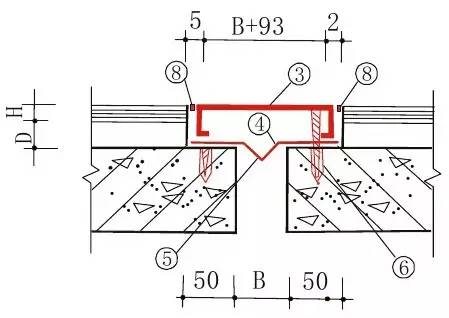

工序节点4
形沉降缝
图示：
（一）楼面
（二）墙面
（三）天面
要求与做法：
① 一面层按设计。
② 5厚钢板。
③
形不锈钢或铝合金封口板。
④ 24#镀锌形铁皮。
⑤ 一塑料胀锚木牙螺丝@500C/C固定
形镀锌铁皮。
⑥ 一塑料胀锚不锈钢螺丝@500 C/C固定
形封口板。
⑦ 一沥青胶泥填嵌。
⑧一硅铜胶封缝。
工序节点5

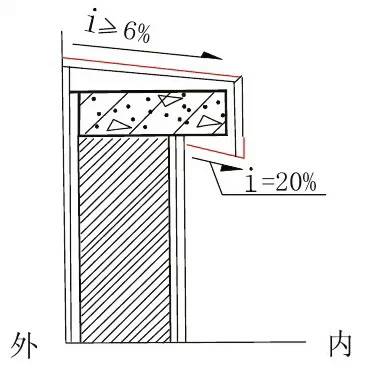

女儿墙压顶、阳台栏板压顶面做向内排水坡，下面做鹰嘴或滴水线
图示：
要求与做法：块料面层交接位做法设计无明确要求时，按图示施工。
工序节点6
屋面防水层与女儿墙交接阴角位做圆弧
图示：
要求与做法：
① 防水层往女儿墙身做高250mm。
② 离女儿墙面200mm留全长伸缩缝。

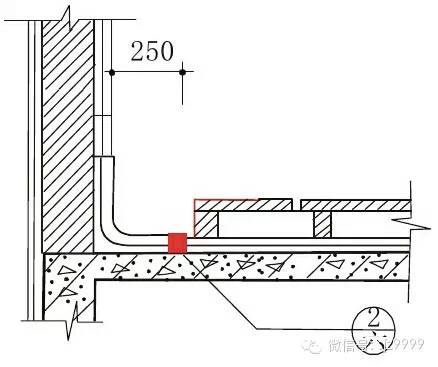

工序节点7
架空隔热层、刚性保护层离开女儿墙间距
图示：
要求与做法：
① 架空隔热层尚要按第八项④点要求留伸缩缝。
② 刚性保护层尚要按第八项③点要求留伸缩缝。

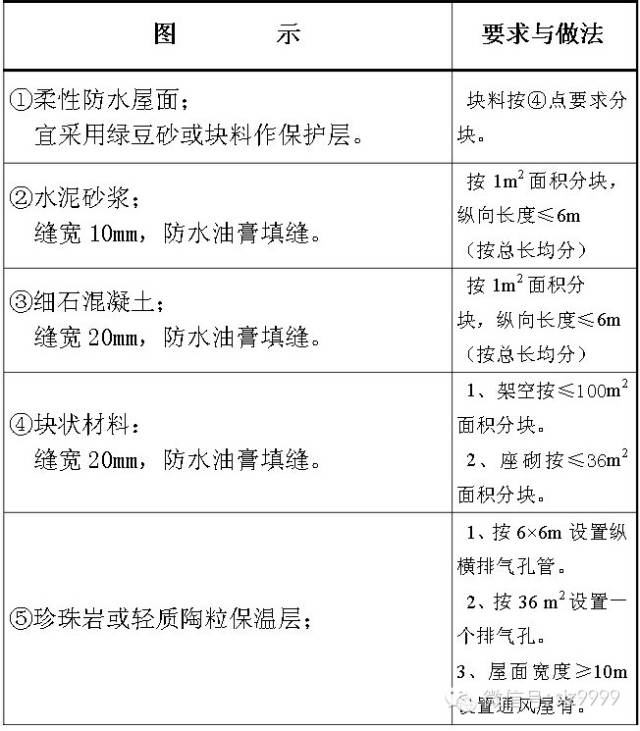

工序节点8
保护层留伸缩缝。
要求与做法：
工序节点9
厨、浴厕、阳台、外走道等地面低于居室地面
做法要求
① 厨、浴厕间、阳台、外走道地面低于 居室地面相对标高15mm。
② 厨、浴厕、阳台、外走道等处的地漏 低于相对地面标高10mm。
工序节点10
腰线、挑檐、雨蓬做滴水线
图示：
工序节点11

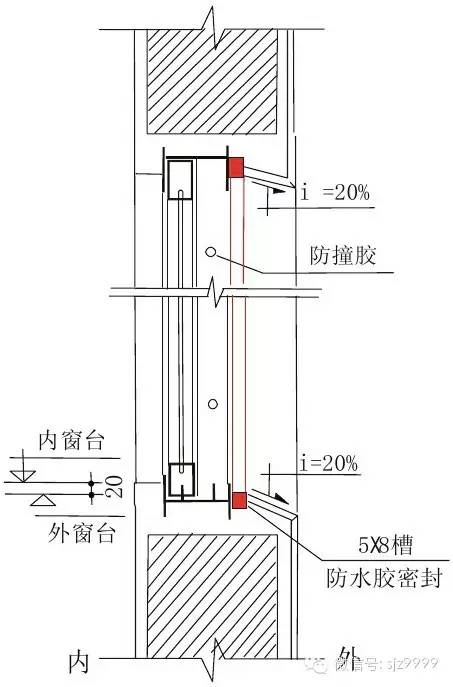

窗楣做鹰咀，外窗台低于内窗台，外窗台做向外排水坡
图示：
工序节点12
墙面、地面镶贴块料面
图示：
① 不允许有小于1/4的块料。
② 条形饰面砖不得小于1/2砖。
③ 独立柱用条形饰面砖时，宽度方向必须用整砖。
④ 地面铺400400以下块料必须通缝。 400400以上块料可用分色块料分隔。
⑤ 天面、地面块料铺贴缝宽2mm以防膨 胀起鼓变形。
⑥ 露台铺贴块料时，地面四周留缝20mm宽，防水油膏填缝。
要求与做法：
① 镶贴前进行模数计算和预排、使排砖和拼缝均匀。
② 非整砖行排在阴角处或次要部位。
③ 阴阳角方正顺直，不得出现鼠尾现象。
④ 采取措施消除空鼓和裂纹。
工序节点13
楼梯步级
图示：
① 级面平整、宽度均匀一致，防滑条采 用石米、铁砂时应高出级面5mm；采用铜 条时应高出2mm，并顺直、牢固。
② 相邻两级差不得超过10mm。
工序节点14
木门窗安装
图示：
① 按规范要求做好锚固。
② 铰链要用开槽机双面开槽，槽深浅度一致。
③ 门窗安装的留缝宽度：
（1）门窗扇与框间立缝的留缝宽度为 1.5-2.5mm。
（2）框与扇间上缝的留缝宽度为 1.0-1.5mm。
（3）门扇与地面间缝：
a）外门留缝宽度为4-5mm。
b）内门留缝宽度为6-8mm。
c）卫生间门留缝宽度为10-12mm。
要求与做法：
① 门窗上下冒头必须刨光，刷油漆。
② 油漆不得污染小五金。
工序节点15

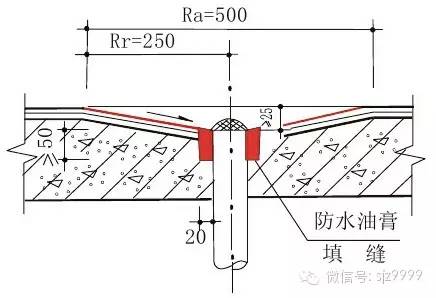

天面地漏斜水坡度及防渗
图示：

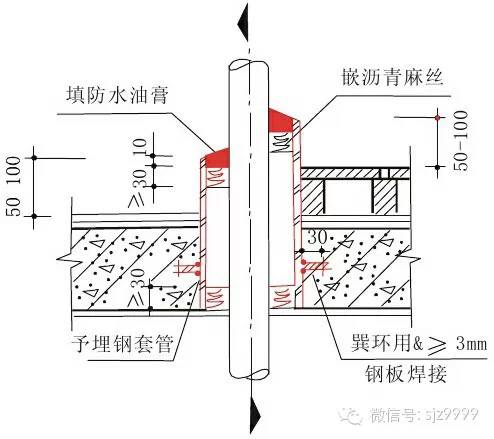

工序节点16
管道穿越楼板、屋面的套管埋设
图示：
要求与做法：套管的选用、加工大样及埋设工艺 要求详见有关标准 图集。
工序节点17
镀锌水管的连接
图示：
① 生活给水管及DN100mm的非生活给水管（如消防、空调等）不得焊接。
② DN100mm的非生活给水管，在特别情况下，可允许采用焊接，但不得减少通水截面，并须作防锈处理。
工序节点18
立管（包括生活和消防给水、排水、空调水系统及输送其它介质的各种立管）要离墙敷设
要求与做法：
① 管卡设置要符合规范要求，且工艺合理。
② 管背墙面平直，装饰（粉刷）到位，不得补油漆污染。
③ PVC管的金属管卡与管外表面之间应垫软垫片。
工序节点19
管道（包括生活和消防给水、排水、空调水等管道）在屋面、楼地面上的敷设
要求与做法：
① 严禁无支托架(墩)沿地面敷设，应采用膨胀螺栓固定型钢支(托)架的敷设方式。在支架安装损坏结构及防水层处，必须做好防水处理。
② 管道经过建筑物的伸缩缝或沉降缝处，应装设合适的补偿装置（如伸缩节、伸缩弯管等）。
工序节点20
防雷与接地装置的安装
要求与做法：
① 外露的避雷针（带）及引下线等防雷装置，当选用碳素型钢时，须作热镀锌处理。镀锌层被破坏时须补涂防锈底漆后再涂面漆。
② 当用圆钢作避雷针（带）及引下线时：
（1）连接应采用双面搭接连续焊，焊缝长度不小于直径的6倍，焊缝外观应良好。
（2）转角处的弯曲半径应正确，一般R60mm。

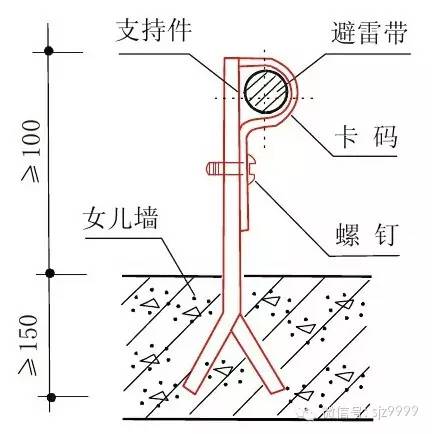

（3）外露的避雷带应采用热镀锌的专门夹式支持码支持，避免支持件与避雷带焊接（如图示）。
（4）避雷针（带）及引下线等应横平竖直，牢固可靠；无倾斜，弯曲和高低起伏。
③ 用钢管作防雷接地装置（含针、带等）时，管壁厚不应小于2.5mm。管对接焊时，管内应设置合适的衬管。补管外径应与被连接钢管内径相吻合，衬管长度不应小于其外径的4倍。
④ 从接地体引上的保安接地和防雷接地干线（利用建筑物钢筋除外），应在距首层地面1.5-1.8m处设置断接卡，断接卡处应有明显的接地标志及可靠的保护措施（如带有门锁的保护箱等）。利用建筑物钢筋引上的，也应在距首层地面1.5-1.8m处引出易于操作维护的永久性测试点。测试点应有明显示的接地标志及可靠的防损防腐措施。
工序节点21
电气线路、电气照明器具和箱、盘、柜安装
要求与做法：
① 插座、螺口灯头的接线须正确，严禁调错及漏接。
② 同一房间内高位和低位开关、插座的安装标高应一致，允差5mm；并列安装的开关、插座应平齐，允差0.5mm。
③ 对地面的安装标高低于2.4m的金属外壳灯具和其它电器，其金属外壳须可靠接地保护。
④ 顶棚的灯具和器具应专门设置独立的固定吊点。
⑤ 顶棚内的灯具外壳应设有管孔或带管孔的接线盒，灯具的金属外壳和金属线盒应设接地端子。
⑥ 箱、盘、柜上装有电器的可开启门或面板应用合适截面的裸铜软线与箱、盘、柜体作跨接。
⑦ 同一建筑物内的各相线应分别为同一种颜色（如黄、绿、红色），地线必须为黄绿双色，零线宜为淡蓝色。
⑧干线和支路的空气、漏电开关配选应正确合理，产品质量可靠。
工序节点22
镀锌线管敷设
要求与做法：
① 线管与线槽（盒）、箱、盘、柜等连接时，严禁用熔焊方式开孔，且应采用内外迫母锁紧固定，管端螺纹外露2-3扣（5mm）。管口应有护线塑料套咀。
② 在安装壁灯、吸顶灯、吊灯等电器的部位应设接线盒。
③ 跨接地线应采用专门的接地线卡并正确选用跨接导线， 且连接牢固可靠；不应采用熔焊跨接。
④ 在露天和潮湿场所明装时，不得用薄壁线管。其配套的盒、箱应齐全可靠。铁盒、箱及有关配件用热镀锌件。
⑤ 明配（含吊顶内）的线管应排列整齐美观。支（吊架、卡码设置合理，固定点间距均匀；其中管卡与终端、弯头中点、电器器具或盒（箱、盘、柜）边缘的距离均宜为150-500mm。
工序节点23
风管安装
要求与做法：
① 风管的连接应严密，无脆裂，缝隙应填密封胶。
② 保温棉应与风管外表面紧贴严密，胶钉应牢固且间距合理。
③ 风管系统应按规范装设防火阀。
④ 架应按规范设置。
工序节点24
空调水系统与风机盘管安装
要求与做法：
① 冷凝水管道坡向合理，无渗漏，运行前应作排水试验。
② 冷冻供回水管严禁渗漏，且保温严密、到位。
③ 三速开关接线正确，各档风速应有明显区别。
工序节点25
电梯安装
要求与做法：
① 电梯机房设备安装：
（1）曳引机承重梁的非支承部位应明显离开楼地面，严禁在梁底填塞建材。
（2）控制柜正面和维修侧面距墙面均不小于600mm，且距机械设备不小于500mm。
（3）钢丝绳与楼板孔边间隙均应为20-40mm，楼板通向井道的孔四周应有不低于50mm高的防水台阶。
（4）电线管（槽）的敷设也应符合建筑电气装置的有关施工规范。
② 电梯轿厢层站、部件的安装：
（1）指示信号清晰、准确，光电数码管无缺画；面板平正、无缺损，且不应嵌入墙面。
（2）层门地坎高于装修完成地面2-5mm。
（3）防止门夹人的安装保护装置（安全触板或光电装置）灵敏可靠。 安全触板动作的碰撞力应不大于5N。
工序节点26

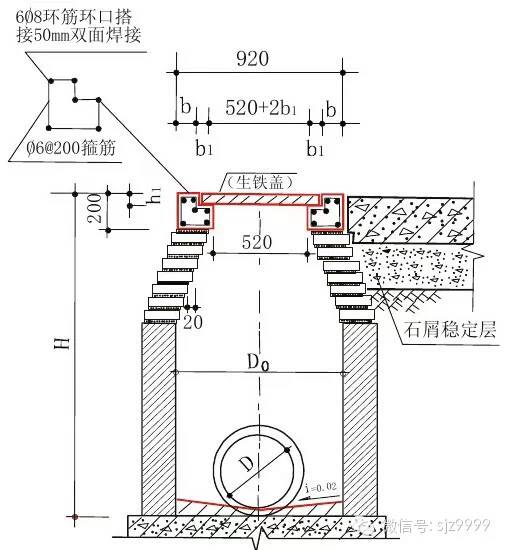

检查井、沉砂井、井环、盖与道路路面接顺。
图示：
要求与做法：
① 井盖高度与路面高程一致。
② 井砌完后，应及时装上预制井环。安装前应校核井环面标高与路面标高是否一致。无误后才许坐浆垫稳。
③ 井底应平顺，不得有建筑杂物，管底与井底位置要准确。
④ 一定要保证井的收口砖数，用M10水泥砂浆砌双偶砖，内壁1：2水泥砂浆批档15厚，且井环的灰缝要平整饱满。
⑤ 井框、井盖必须完整无损，安装平稳，位置正确。
工序节点27

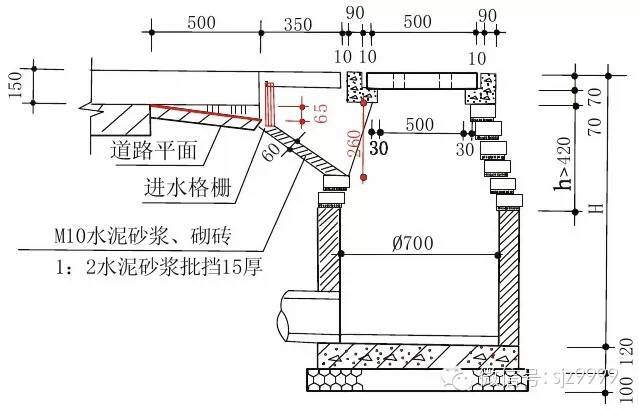

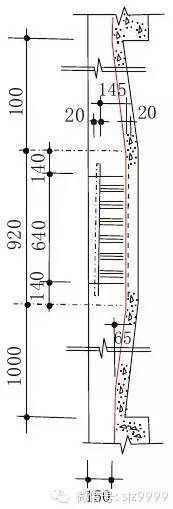

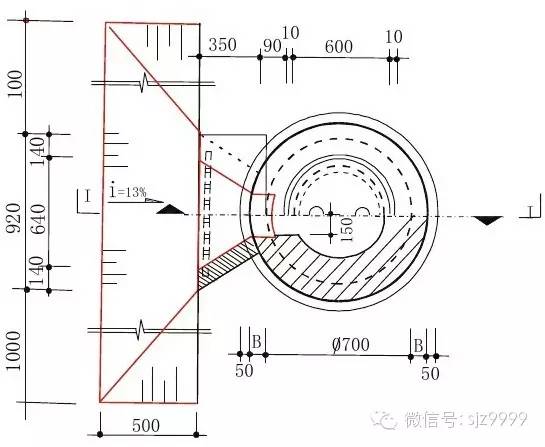

侧入式进水井集水口、进水口标准尺寸控制
图示:
要求与做法：
① 侧入式进入井应按设计图尺寸建造，正常情况下，集水口长度应达到2920mm，进水口长度为640mm。
② 进水口入井处应保证入口宽度达到300mm。
③ 竖隔栅前进水位置应比两侧平石面低30mm。
工序节点28
水泥混凝土路面
要求与做法：
① 板面、边角应整齐，不得有大于0.3mm的裂缝，不得有露石、浮浆、脱皮、印痕、积水等现象。
② 路面附属构筑物，应事先按设计标高予以升降，使能与铺筑的路面连接平顺，对扰动过的部分路基及构筑物周围，要认真检修夯实，加固处理妥善。
③ 伸缩缝必须垂直道路中线，缝隙宽度必须一致。伸缝两边相邻的混凝土板必须完全断开，两边板面应保持齐平顺直，缩缝的施工应采用切缝法。缝隙填塞前必须将缝内的砂泥、垃圾清除干净，并应在缝壁粘附紧密，灌缝饱满不渗水，且不突出路面，缝缘应清洁。
④ 砼路面板平整度允许偏差为5mm/3m，相邻板高差为3mm， 纵横缝直顺度允许偏差为10mm/20m，井框与路面高差为3mm。
⑤ 道路附属构筑物及人行道：（1）侧石、缘石必须稳固，应线直、弯顺，无折角，顶面应平整无错牙，侧石勾缝严密饱满，不得阻水。侧石直顺度允许偏差10mm/100mm，相邻块高差3mm/20m，缝宽3mm/20m。 （2）预制块人行道铺砌必须平整稳定，灌缝应饱满，不得有翘动现象，不得有积水现象。
工序节点29
沥青混凝土路面
要求与做法：
① 表面应平整、坚实， 不得有脱落、掉渣、裂缝、推挤、烂边、粗细料集中等现象。
② 接搓应紧密、平顺，烫缝不应枯焦。
③ 见水泥混凝土路面②。
④ 面层与路面缘石及雨水进水口，排水井、水制井及通讯线路等外缘壁面应接顺，不得有积水现象。
⑤沥青砼路面平整度允许偏差5mm/3m，井框与路面的高差5mm。
⑥ 道路附属构筑物及人行道，见水泥混凝土路面⑤。
工序节点30
桥梁、立交
要求与做法：
（一） 构筑物各部分：
① 混凝土桥梁构筑物各部位不得有蜂窝、露筋等现象，表面保持清水砼，不得抹水泥浆及砂浆；
② 桥面砼铺装层拉毛压纹应纹深一致、耐磨；
③ 伸缩缝必须全部贯通，不得堵塞或变形；
④ 支座接触面必须严密，不得有空隙；
⑤ 梁、板、柱的砼表面平整度允许偏差为5mm/2m。
（二） 防撞栏：
① 防撞栏砼应坚实、平整，无裂缝、蜂窝、麻面、烂脚；
② 防撞栏线条应直顺，不得歪斜、扭曲，其伸缩缝必须贯通，防撞栏压顶允许偏差为5mm/10m。

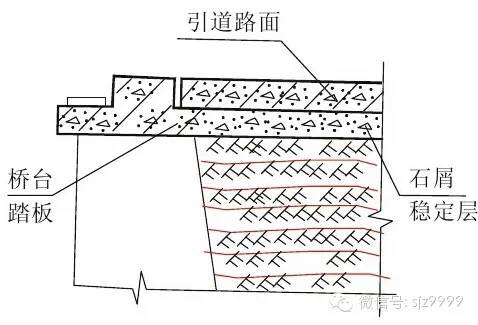

（三） 桥台后填土：
① 水平分层填筑、分层夯实；
② 按规范，合理选择松铺厚度压实机具和压实方法；
③ 严格控制回填材料的质量，（含水量、粒径等）；
④逐层检测纵横断面标高、坡度、平整度和压实度。
