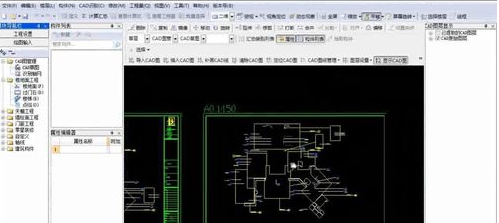

然而当我们将图纸导入到广联达算量软件时，会发现很多图形和线条都消失不见了，如第2张图所示。

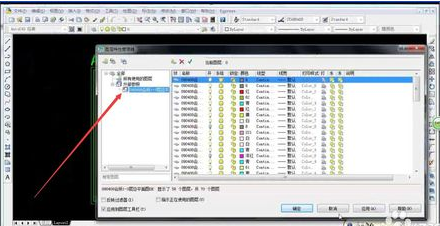

为什么会出现第一步中的情况呢？让我们重新回到CAD软件的窗口界面，打开图层控制器如第3张图所示，会发现有很多图层是外部参照。

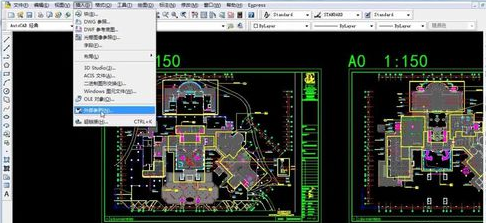

在CAD菜单栏选择插入--选择外部参照如图所示。

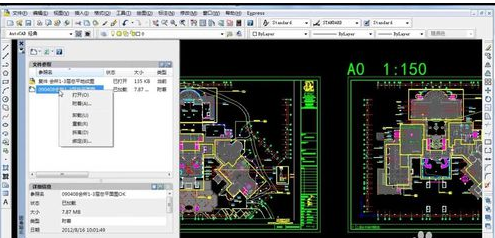

我们发现这张外部参照是已经加载的，如图所示。

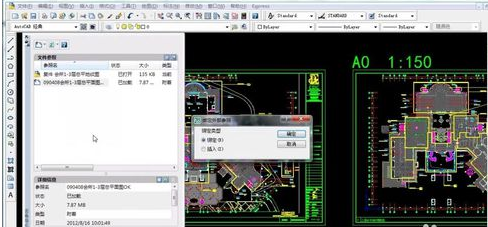

对于已经加载的外部参照，我们需要对它进行一个绑定（绑定的方法：鼠标放在外部参照上点击右键-----在弹出的对话框中选择绑定如图所示。

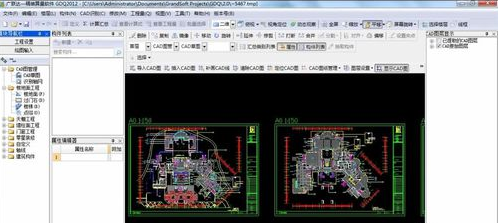

通过以上步骤，外部参照已经绑定成功，我们将图纸进行一下保存，然后将保存的图纸再倒入到广联达算量软件，这是发现图纸已经非常完整了，如图所示！

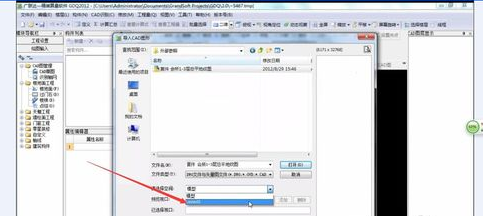

注意:上这一步将图纸重新导入到广联达软件时，我们在选择空间栏目中选择 布局layout2，如图中箭头所示。
