GQI2011本着智能和全面的原则,旨在解决安装造价过程中的各种痛点，让大家从繁重的手工算量中解脱出来。现在通过一些实例操作，把软件的功能与实际使用中操作的技巧结合起来。
1、在进行设备数量统计时，CAD图上有大量的设备图例相同，但由于所处区域不同其实这些设备并不相同，以消防专业的喷头为例：有的地方有吊顶，有的地方没有吊顶，在套用定额时这两类喷头是要进行区分、分别套取。我们识别时，希望能够在识别设备之前进行区域划分，只识别区域内的CAD图元，可以实现吗么？
价值点：可以自由选择区域，框选，折线选择都支持
操作：

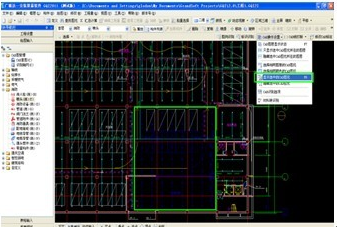

1）点选【CAD操作设置】下面【显示选中的CAD图元】，然后把需要区域划分的部分选择出来。可以直接用鼠标框选，也支持 在工具栏里使用画折线选择，在房间是不规则形状时，这个功能非常实用；
2）点鼠标右键，刚才选择的区域就立刻呈现了；
3）这时再用【图例识别】对当前呈现出来的区域进行识别，即只识别当前的喷头。用到【显示选中的CAD图元】的功能，可以实现对多种规格的喷淋头进行识别，计算准确，方便套做法。
4）【隐藏选中的ＣＡＤ图元】和上述功能相反，跟据做工程的具体情况和我们的操作习惯选择。
2、现在图纸上的标注不是很标准，有可能上面是标注数字的，有可能是划线的，或者这两种都有，手算是非常麻烦的，不知道软件在这块儿怎么处理，可以快速识别回路么？识别的正确么？
价值点：
1)利用回路自动识别回路功能，一次性确定所有回路信息、导线规格信息，生成按标识区分的管构件图元。
2)对不规范图纸轻松读取。
操作：
1)先行识别好配电箱、灯具、开关插座
2)选择【回路自动识别功能】选择一条回路及回路编号，确认好回路后点击右键确定
3)再选择第二条回路及回路编号，确认好回路后点击右键确定
4)重复选择好所有回路，再右键确定选择

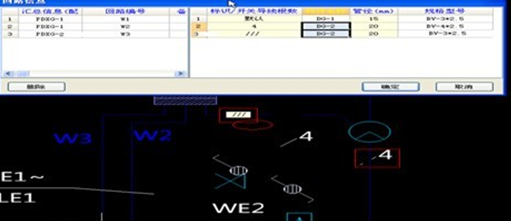

5)在弹出的回路信息对话框中，确认并编辑好相关导管构件信息后，点击确定按钮，自动生成导管构件图元
6)查看某条管道的属性，可以看到里面的线根数完全按照图纸标注的根数生成。
【温馨提示】：
1）回路识别的时候，一定要保证与它连接的设备是识别过的，因为软件会根据设备的位置判断回路的走向，保证结果的正确。
2）选择管道的时候，要将该条回路和回路上的标号都选中。否则会弹出提示。
3、我用导图片描图做工程，在对各个构件进行布置的时候，要在构件列表里把构件调出进行绘制，有点麻烦。并且绘制时，希望能够按构件的各种属性条件分类查看，以检查画图的正确性，想重点看的信息有管线的标高等。有没有简便的方法可以？
价值点：构件属性附加功能可以把相关信息加在构件名称后面
操作：
1）绘图选构件的时候，不用把构件列表调出，直接点击绘图区域上方选择相应的构件
2)在定义属性的时候在属性值后面增加附加列，勾选后，第一条里选构件的时候，也可以看到附加内容。
（PS:在软件中能显示[附加]内容的地方:1.构件列表；2.上图下拉键头选择构件处；3.批量选择(F3)构件的时候；4.Shift+字母。）
4、在电气专业里，经常会遇到图上一根线实际代表很多条管线的情况。需要一根一根布置上去吗？这样布置起来也麻烦，并且在图上显示非常乱。软件有什么好方法处理么？
价值点：提出【组合管道】，用一个管道代表图上的多条线，方便算量且让模型更清晰
操作：
1）在配电箱识别的前提下，识别【组合管道】（在新建电线导管或电缆导管下新建）
温馨提示：步骤【组合管道】的位置就是公共线所在的位置。
2）组合管道分出来的地方用建立配管，如下图所示。
温馨提示：组合管道和配管必须连接可靠
3）组合管道里是有很多管线的，为了使计算结果正确，必须给他们找到管线的起始位置，就要设置起点

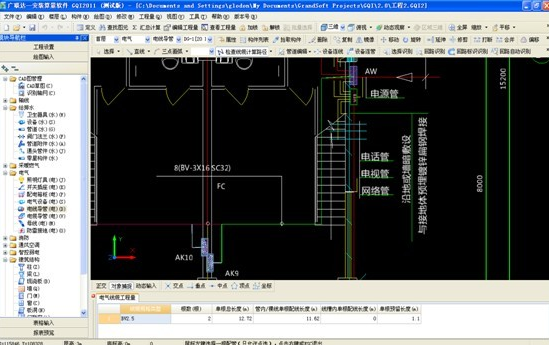

4）结果已出，可以清楚的看到管线的计算路径（绿色亮显）和下方结果显示。
5、CAD线里面有好多断开的地方，好比线中间有标注。以前我都是用拉伸的方法，有没有什么好方法快速将两条断开的CAD线连接起来呢？
价值点：【延伸水平管】可以将断开距离很大的CAD线快速连接
操作：在【管道编辑】里面，选择【延伸水平管】，选择需要延伸的两个管道。两个管道立刻连接起来了。
温馨提示：软件其实可以对连接的范围进行设置。当选择了【延伸水平管】以后，选择需要延伸管道的一边，点击右键，就会出现以下对话框，可以对延伸的范围做设置。
6、软件在查量对量方面有没有什么方法和技巧？
价值：【分类查看工程量】可以根据工程不同时段根据不同要求查量
操作：
1）汇总计算以后，在工程量下面找到【分类查看工程量】

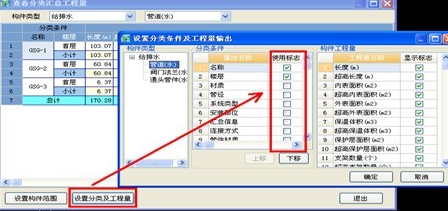

2）在【设置分类工程量里面】，对有条件筛选的内容勾选。

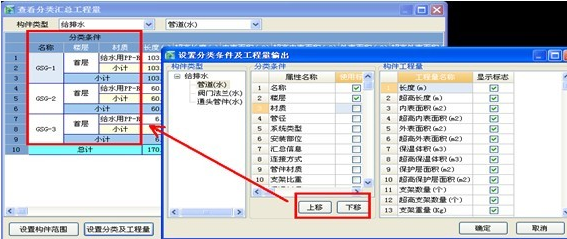

温馨提示：巧妙利用【上移、下移】功能，可以对分类条件的前后顺序进行设置。如汇总时想看G1，在各楼层有多少量，就在分类条件里将名称做为首行。如果想看每一层里各管道的量是多少，就将楼层放首行。
7、导入CAD图要进行识别工程时，本来是需要对每一层图纸进行定位的，可是当时忘了，现在工程做了好多了，怎么办呢？我可不想重新画。
价值点：可以进行【原点定位】的修改，对已经绘制的模型进行再次定位
操作：
1）在工具下找到【设置原点】
2）找到各层的公共点，鼠标捕捉以后按键，CAD图和模型均快速进行定位，以刚才选中的点作为(0,0)点。
8、软件根据甲乙双方工作的性质做了一些设置，我们可以根据工程要求调整，如电气之间的管线是按图计算还是按最短距离算。具体要怎么操作才能实现调整呢？
价值：【CAD选项设置】调整对最短距离做了调整
操作：

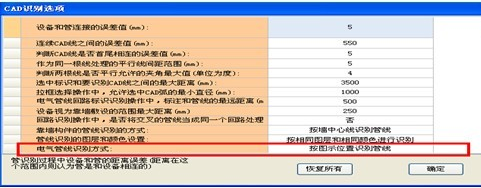

1）在CAD选项识别里面，找到最后一项。如果想按最短距离算，就调整。
2）切换到绘图输入界面，识别墙体，识别设备。识别管线。
温馨提示：这里面要注意顺序：如果先识别管线，在到CAD识别选项里去修改，功能就不起做用了。

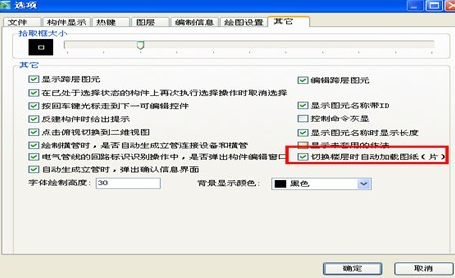

9、图片在软件里是可以保存和分层的，如果不想保存怎么办？
价值： 在软件里可以根据要求进行调整
操作：
1）在工具选项里面进行调整
10、如某一个房间根据功能需要采用管吊灯具，但连接该灯具的立管为金属软管，是否有某种方式将该立管选中进行批量替换或修改。
价值：我们可对一定范围内、指定连接设备的立管构件、指定立管构件批量选择，方便用户针对不同情况修改
操作：
在选择的那部分管中，可指定选择哪些构件的那个构件的立管或水平管图元
具体操作步骤：（支持双向操作）
1）选择选择管功能
2）选择所有的管，右键确认（表示选择的管在该部分范围内）
3）在弹出的选择管的对话框中，选择需要选择的管的范围（与管相连的设备如果全部不选择，则表示与管的范围与设备无关，如果有部分设备或全部设备选择，则表示其选择范围仅在与这些设备相连的管的范围内）
4）点击确认后，会将符合选择范围条件的管过滤出来

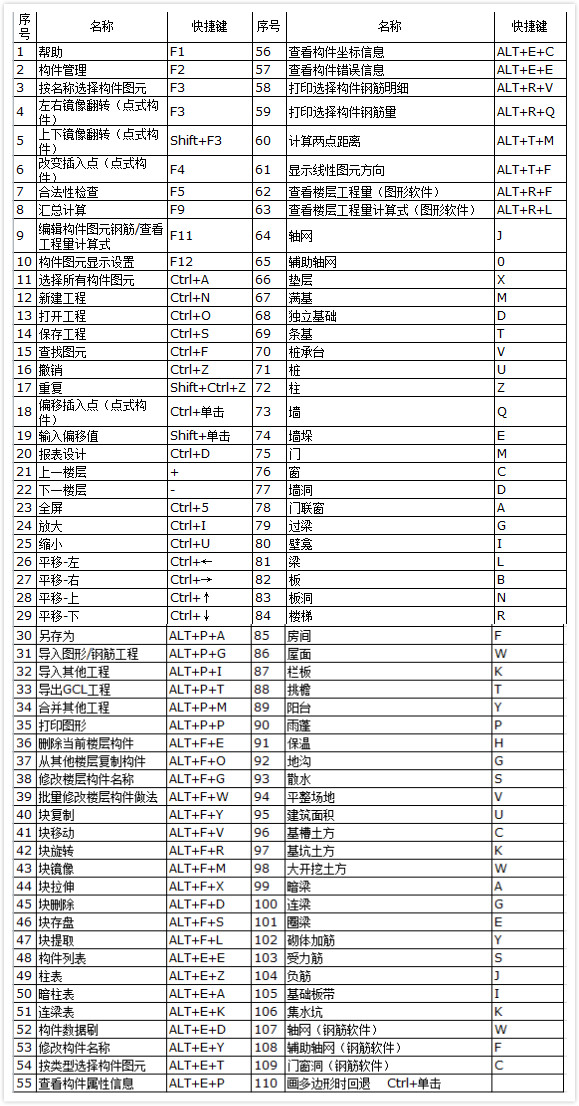

40、在软件中，F1～F12的作用各是什么？
答：F1：打开有声视频帮助系统
F2：打开构件管理对话框
F3：打开按名称选择构件图元对话框或在绘图时翻转点式构件图元（例如：可以改变柱的插入点）
F4：在绘图时改变点式构件图元的插入点位置（例如：可以改变柱的插入点）
F5：合法性检查
F6：显示CAD图
F7：设置CAD图层显示状态
F9：打开汇总计算对话框
F10：打开报表输出对话框
F11：按下该快捷键后，点击当前图层的图元，可以打开查看构件图元工程量计算式对话框
F12：打开构件图元显示设置对话框
