一、砼结构板内PVC管/盒的施工
工序流程
图纸固化线盒定位、固定线管敷设、固定隐蔽验收浇砼时值班看护线管、盒清理 线管疏通管内穿引铁丝线盒标识弱电线管移交
控制要点
图纸固化、线盒定位、线管敷设、弱电线管移交共四个方面
工序流程图文解析：
1、线盒固定牢固、排列整齐、预留接口方向准确
2、线管弯曲半径符合要求、上下交叉合理
3、线管隐蔽前监理复核坐标，进行施工质量验收

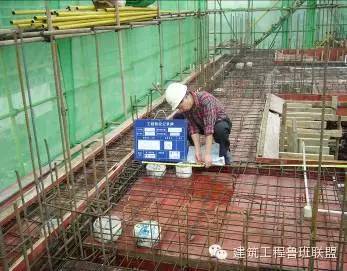

4、线管、盒在浇砼前安装状态
5、浇砼时派专职电工值班看护，保证线盒隐蔽
6、后砌墙线管甩口排列整齐，长短一致、间距均匀

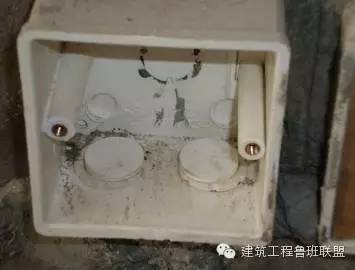

7、线盒排列整齐、间距一致、盒内清洁干净
8、线盒清理后及时穿引铁丝，保证管路畅通

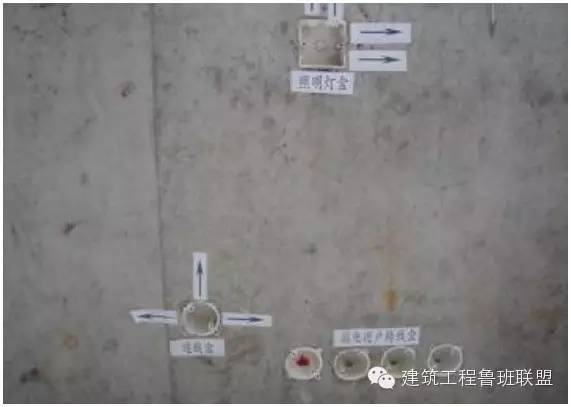

9、线盒标识清楚，便于移交和检查
二、砼剪力墙内PVC线管/盒的施工
工序流程
墙体内线管预留预留线盒位标高测定泡沫板固定砼墙体内泡沫清理线盒固定洞口修补线盒打磨
控制要点
线管预留位置、泡沫板预埋标高和坐标、线盒安装共三个方面
工序流程图文解析：

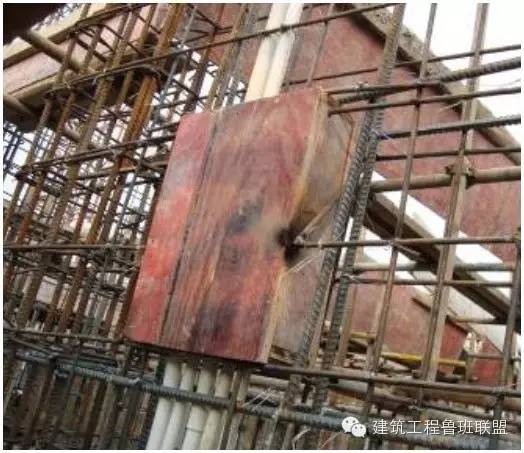

1、砼剪力墙内采用泡沫板预留线盒安装位置，标高准确
2、砼浇筑完成后预留线盒位的泡沫成型规矩、方正

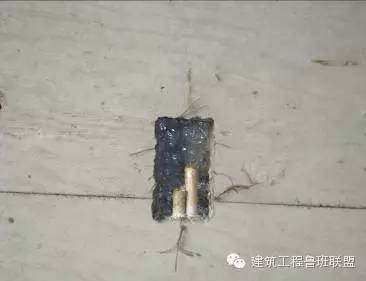

3、砼剪力墙上预留泡沫清理完成后，孔洞内干净整洁
4、砼剪力墙上PVC线盒安装，标高准确

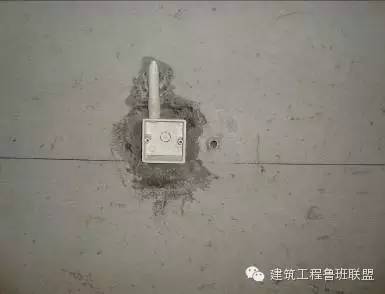

5、砼剪力墙上线盒修补， 填塞饱满、表面平整
6、砼剪力墙上线盒安装完成后与墙面平齐
三、后砌墙内PVC线管/盒的施工
工序流程
墙体上划线定位开槽垃圾清运线盒安装线管敷设及固定管线疏通管口保护墙槽修补空鼓检查和移交抹灰前线盒成品保护线盒打磨和清理
控制要点
划线定位、线盒安装、空鼓检查、成品保护共四个方面
工序流程图文解析：

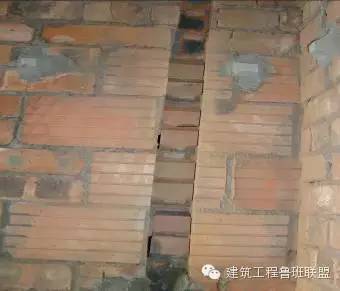

1、后砌墙上开槽，槽宽度和深度符合要求，割缝顺直

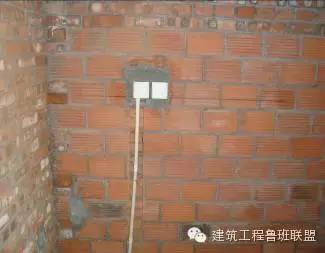

2、后砌墙上线盒固定，砂浆填塞饱满
3、后砌墙内PVC暗配管，线管敷设顺直
4、PVC线盒内管口成品保护
5、后砌墙线槽修补，全部采用瓜米石填缝，表面平整、无空鼓
6、抹灰完成后，线盒面冒出抹灰面1~2mm

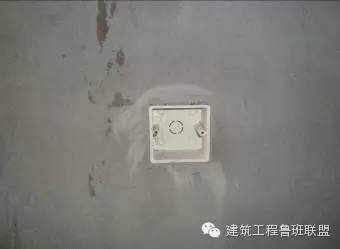

7、PVC线盒冒出抹灰面打磨,保证线盒面与墙面平整

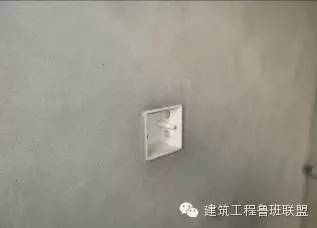

8、成排线盒标高一致、线盒面与墙面平齐

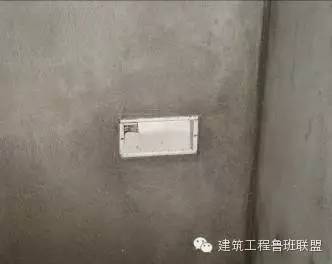

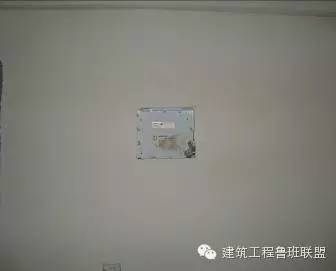

9、墙面括完腻子后，线盒安装效果
四、户内强/弱电箱安装
工序流程
砌体上留洞箱体上开孔箱体坐标和标高复核箱体安装、固定灌浆配管箱体成品保护和清理
控制要点
箱体上开孔、坐标和标高复核、灌浆、成品保护共四个方面
户内强电箱安装工艺流程图文解析：

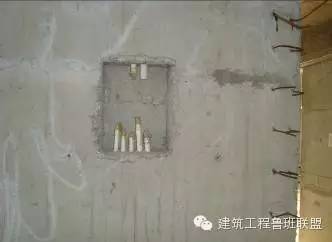

1、砼墙上强电箱预留孔，洞口尺寸满足箱体安装要求

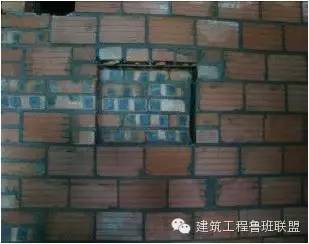

2、后砌墙上强电箱预留孔，洞口尺寸满足箱体安装
3、后砌体上强电箱固定，采用瓜米石填塞饱满，箱体安装标高准确，箱体上开孔符合要求

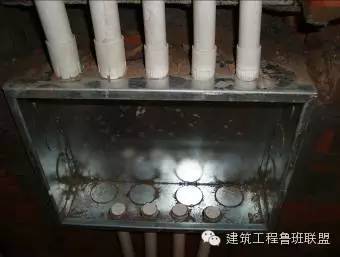

4、强电箱暗配PVC管排列整齐、线管间距均匀，入箱锁扣固定牢固
5、安装在有保温要求的砌体上的箱体，应预留保温板厚度，确保配电箱体与保温完成后墙面平齐
6、强电箱安装完成后与装饰面平齐，标高准确，箱体内干净整洁
户内弱电箱安装工艺流程图文解析：
1、砼墙上弱电箱预留孔洞，固定牢靠，标高准确

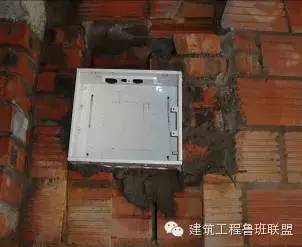

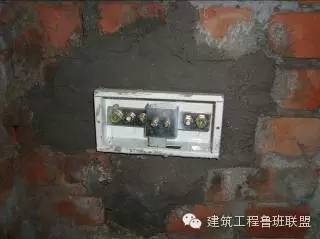

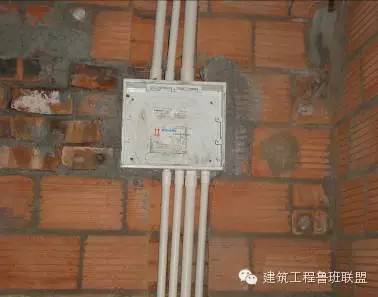

2、后砌体墙上弱电箱瓜米石填塞饱满，线管开孔位置准确、孔距均匀
3、入箱线管排列整齐、管口封堵严密
4、弱电箱安装完成与装饰平齐效果
五、强/弱电桥架安装
工序流程
定位弹线支架安装支架水平、垂直度校验桥架安装、固定、校平支架接地扁钢敷设扁钢搭接口焊接扁钢上接地标识安装桥架跨接安装桥架标识
控制要点
弹线、支架安装、桥架安装、扁钢安装、跨接安装共五个方面
工序流程图文解析：

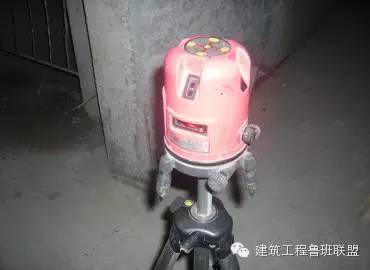

1、激光定位仪，用于桥架支架定位弹线
2、墙体上弹标高控制线
3、桥架支架安装控制线

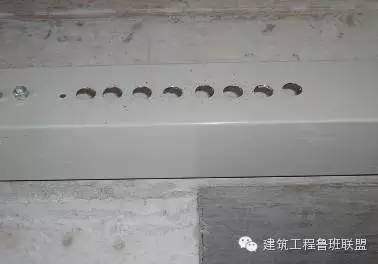

4、桥架上预留接管孔，排列整齐、间距均匀
5、预留接管孔与顶板上线盒位对应
6、桥架接缝严密、固定牢靠，支架设置合理

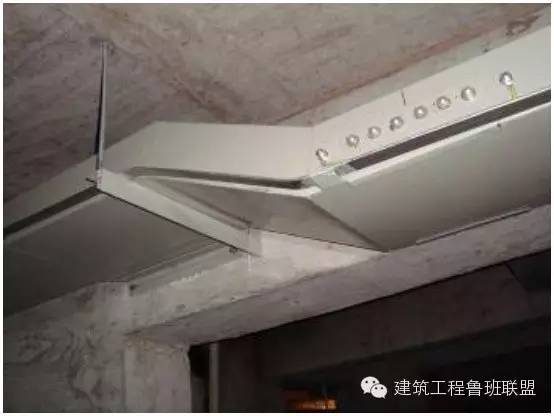

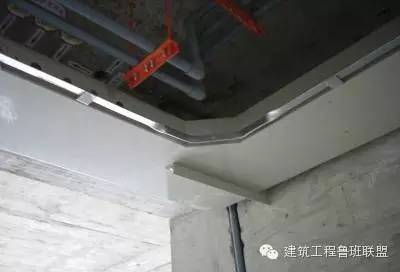

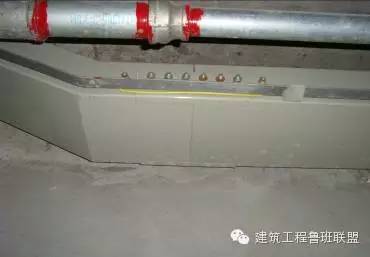

7、桥架过桥弯美观、规范，避让合理

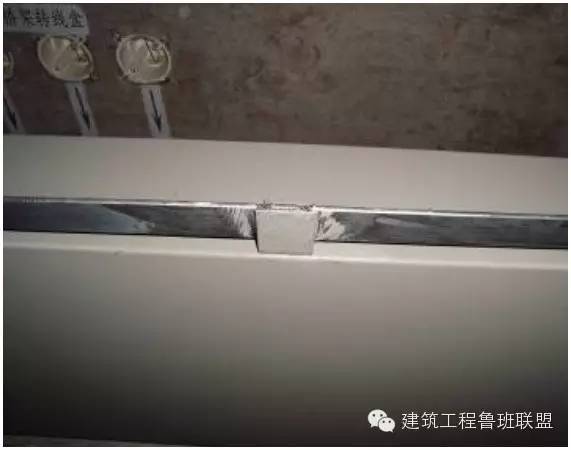

8、桥架过桥处，接地扁钢制作规范

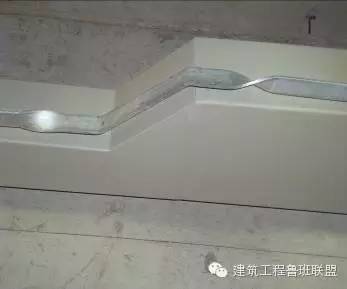

9、桥架翻弯处接地扁钢制作规范
10、在单根桥架中间位置增加接地扁钢固定支座，采用铆接
11、桥架支架接地扁钢采用搭接，螺栓固定牢靠，接地标识清晰、规范

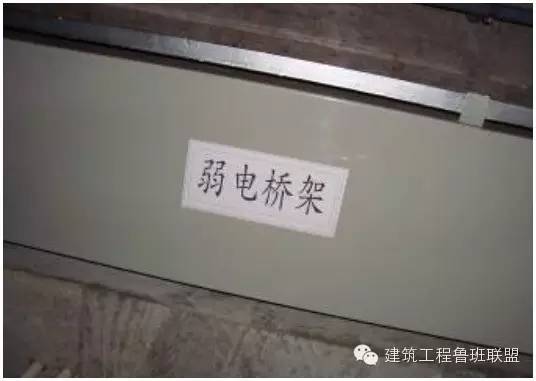

12、桥架标识清晰，张贴规范
13、桥架支架上接地扁钢，在阴角转角处的做法
14、桥架支架上接地扁钢，在阳角转角处的做法
15、桥架支架上接地扁钢，在变径处的做法
16、桥架接地跨接做法规范

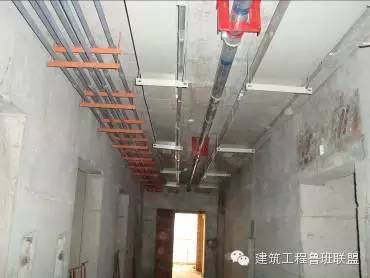

17、公共过道上桥架安装整体效果图1
18、公共过道上桥架安装整体效果图2
六、防雷接地及等电位施工
工序流程
基础内桩基引下线施工接地扁钢敷设柱内引下线施工均压环焊接门窗接地施工等电位箱施工屋面避雷网焊接接地电阻测试接地标识制作和安装
控制要点
搭接焊缝长度、引下线标记、等电位箱安装、屋面避雷网施工、接地电阻测试共五个方面
基础接地施工工序流程图文解析：
1、基础接地母线在穿越柱基时，预埋热镀锌接地扁钢，并与柱内引下线可靠焊接
2、基础接地母线在穿越挡墙时，预埋热镀锌接地扁钢，并与墙体内引下线可靠焊接

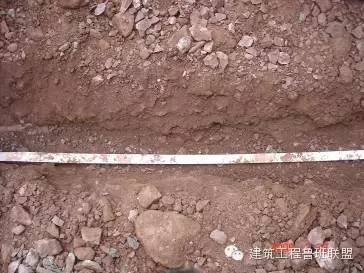

3、埋地接地扁钢的埋设深度符合设计和规范要求
楼层防雷接地施工工序流程图文解析：
1、柱内引下线与梁内均压环可靠焊接，采用双面焊接，焊缝长度符合规范要求
2、梁内均压环焊接，采用双面焊接，焊缝长度符合规范要求

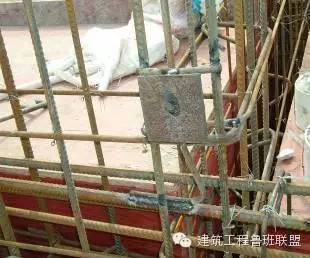

3、外墙铝合金门窗预留接地连接板，与柱内引下线可靠焊接
4、卫生间等电位用预留接地钢筋，与均压环可靠焊接
5、卫生间等电位箱安装标高准确，与砌体间的填塞采用瓜米石且填塞饱满
6、等电位箱安装完成后与墙面平齐，箱内整洁干净
七、砼楼板上立管孔洞预留和防水套管预埋
工序流程
留孔用木盒及防水套管的制作孔洞定位木盒及套管的固定浇砼前坐标的复核浇砼后洞口清理洞口安全防护
控制要点
孔洞定位、坐标复核、洞口防护、防水套管制作和安装共四个方面
砼楼板上预留孔洞施工工艺流程图文解析：

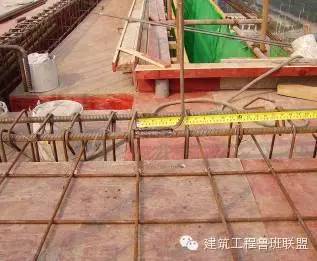

1、砼楼板上木盒预留孔洞，排列整齐、固定牢靠，加筋位置准确
2、砼楼板上UPVC管预留孔洞，位置正确、排列整齐、固定牢靠，临时封填严密
3、监理工程师对预留孔洞坐标复核

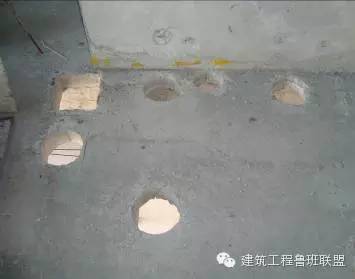

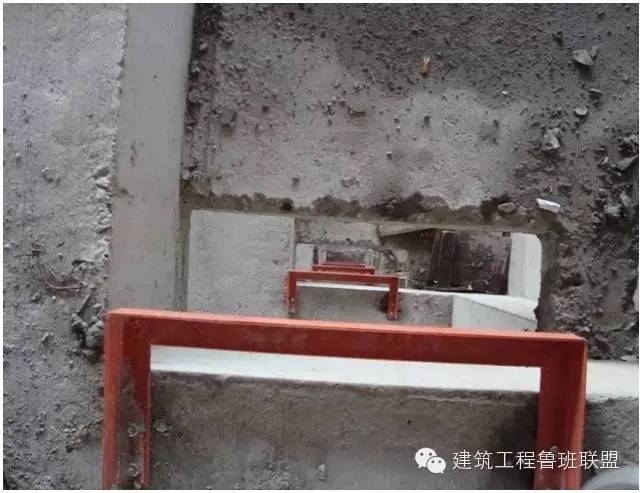

4、砼楼板上预留孔洞位置准确，洞口内清理干净
5、砼楼板上预留孔洞上方木板防护到位

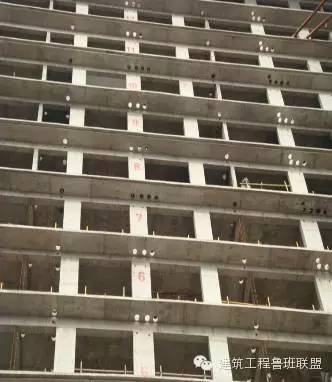

6、外立面挑板上预留孔洞整体效果图
屋面防水套管施工工艺流程图文解析：

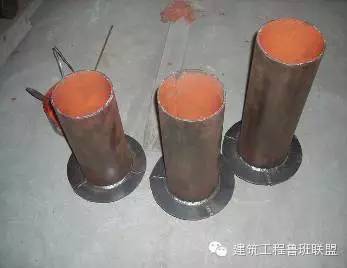

1、屋面防水套管加工，焊缝平直、光滑，套管高度符合设计和规范的要求
2、屋面防水套管安装，固定牢靠、封堵严密，防腐到位
3、出屋面管道穿越防水套管时，防水封堵应严密不漏水
八、砼剪力墙（后砌体）内套管的预埋
工序流程
套管下料安装前定位套管组合焊接套管固定、封堵坐标复核、隐蔽套管内清理套管标识
控制要点
套管下料、定位、复核、固定共四个方面
砼剪力墙上钢套管施工工艺流程图文解析：

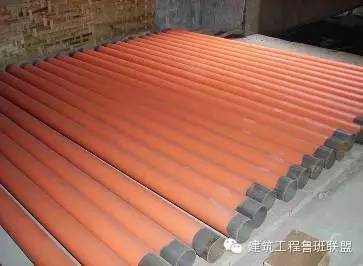

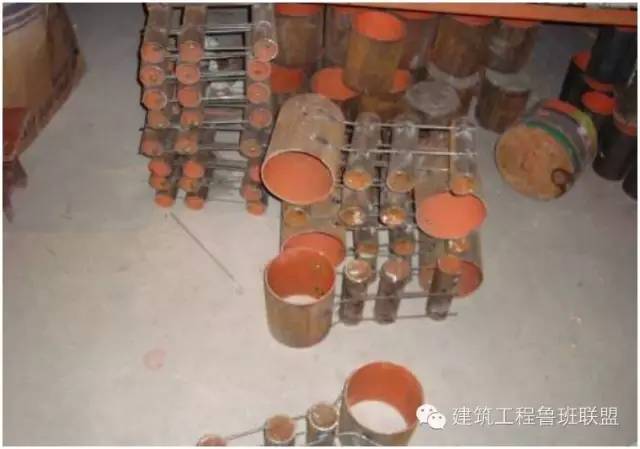

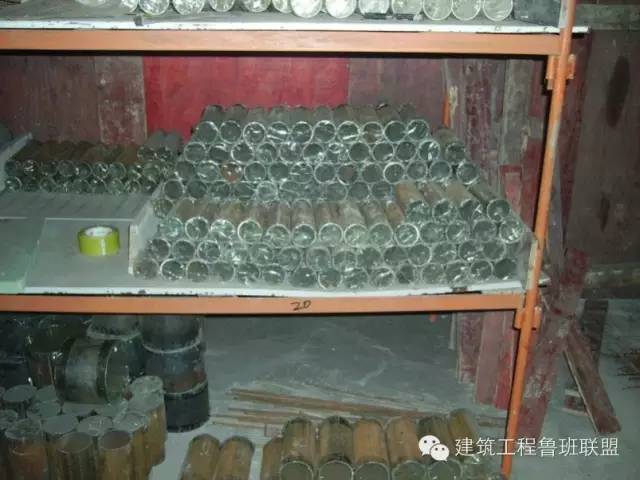

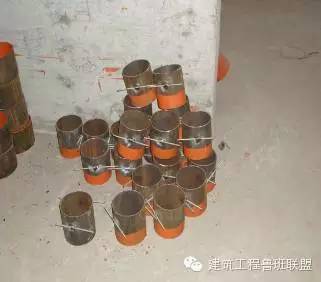

1、钢套管码放整齐、长度符合要求，管口封堵严密
2、砼墙内预埋用钢套管电焊组合固定，确保套管间距一致，防腐到位
3、砼墙内钢套管预埋，固定牢靠，间距均匀，封堵严密
4、砼墙内钢套管预埋效果图，标识清晰
砼墙上UPVC套管施工工艺流程图文解析：
1、UPVC套管码放整齐，下料长度符合要求，管口封堵严密
2、砼墙内UPVC套管安装位置准确、固定牢靠、封堵 到位

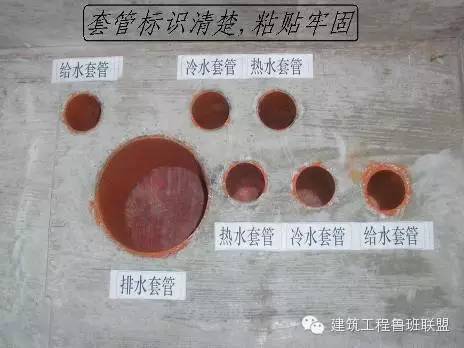

3、砼墙上UPVC套管在拆模后的效果，标识清晰，坡度正确
后砌墙上UPVC套管施工工艺流程图文解析：
1、后砌墙上UPVC套管预埋，套管下料时应预留抹灰层厚度，并抹灰完成后冒出墙面10~20mm为宜
2、UPVC套管冒出抹灰面10~20mm

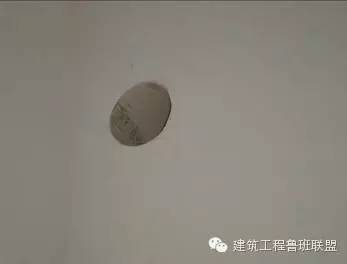

3、UPVC套管打磨后与装饰面层平齐
4、不抹灰墙面与UPVC套管平齐
九、UPVC排水立管安装
工序流程
立管上孔洞清理上下吊线支架安装UPVC排水管安装套管安装、固定孔洞支模浇砼振捣 闭水试验洞口二次浇砼、抹平移交
控制要点
上下吊线、管道支架安装、排水管安装、支模、振捣、闭水试验共六个方面
UPVC排水管道施工工艺流程图文解析：

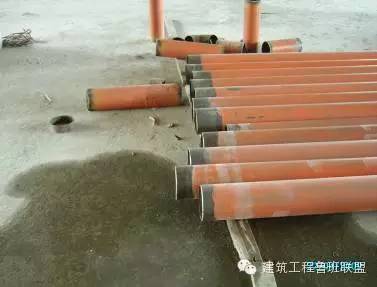

1、单根UPVC排水立管支架安装，上下采用铁丝作垂直吊线

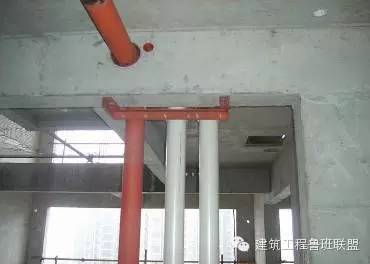

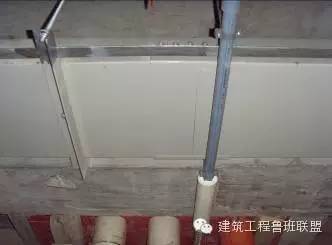

2、多根管道共用一个角钢支架，用铁丝作上下垂线，保证立管垂直度
3、排水立管上钢套管预制，并作局部防腐处理

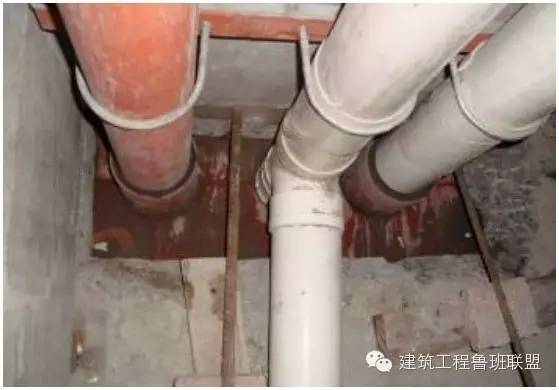

4、UPVC排水立管与支架接触紧密固定牢靠，垂直度符合规范要求
5、UPVC排水管与支架间采用塑料隔开，符合规范要求
6、UPVC排水立管表面采用塑料薄膜缠绕作成品保护

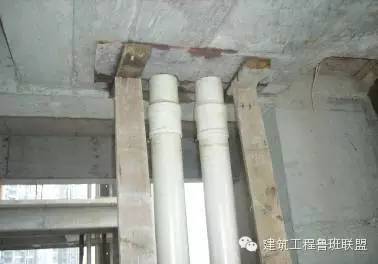

7、UPVC排水立管孔洞的吊模全部采用木方作支撑,保证砼结构板面下部平整
8、浇砼前UPVC立管上的套管先作填塞，并保证套管四周的环形间隙一致
9、UPVC排水立管孔洞在浇砼时，必须采用手持式振动器进行振捣

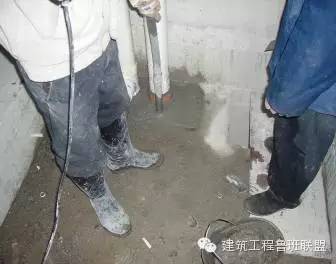

11、UPVC排水立管孔洞闭水格后进行二次浇砼找平

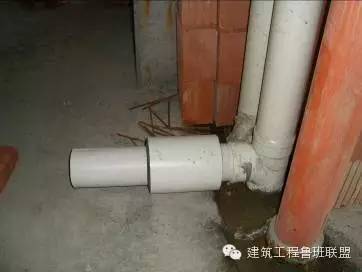

12、卫生间排水支管甩口时，一次把穿墙套管加上
节点

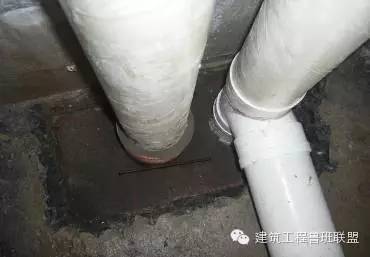

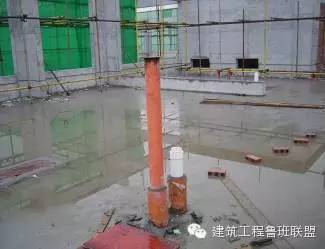

13、UPVC排水立管穿楼板处孔洞封堵后,下部与原结构板平齐

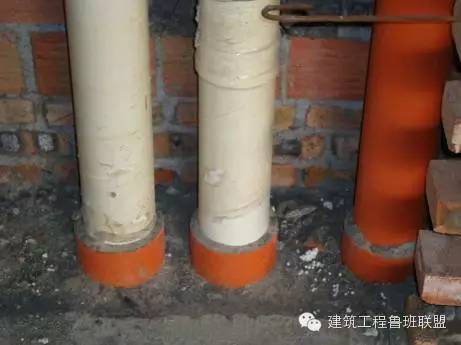

14、UPVC排水立管上套管,冒出地面部分的做防腐处理
十、PP-R给水管安装
工序流程
图纸固化定位弹线支吊架制作、安装PP-R给水管热熔管道水平校正管道固定穿墙套管内填塞穿墙孔洞修补管道水压试验
控制要点
图纸固化、弹线、热熔、校正、套管填塞、水压试验共六个方面
PP-R给水管道施工工艺流程图文解析：

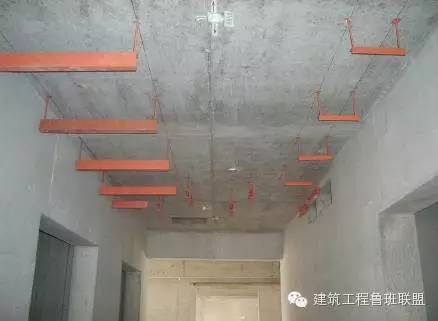

1、PP-R给水管道的支架在施工前，须在砼结构板下弹控制线，保证支架在一直线上
10、UPVC排水立管在一次浇砼后进行蓄水试验

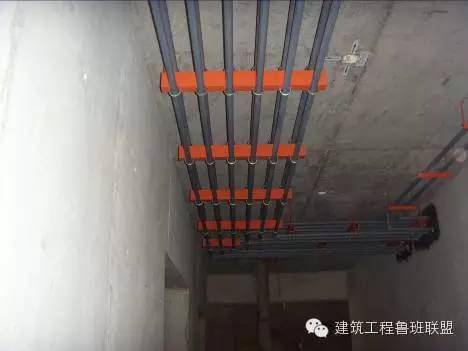

2、走道内PP-R给水管排列整齐、支架固定间距均匀，管道平整度符合规范要求
PP-R管与固定支架间加设塑料软管作保护
给水支管穿墙套管内封堵填塞
3、PP-R冷热水管道安装，支架间距符合规范规定

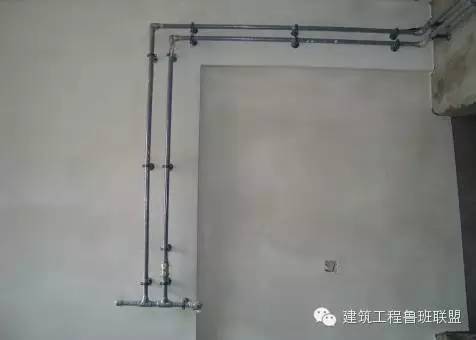

4、阳台PP-R给水管安装效果
十一、消火栓管道安装
工序流程
管道除锈、刷漆坡口制作立管吊线支架制安管道固定、焊接套管安装立管洞吊模洞口闭水消火栓箱安装消火栓支管甩口消火栓安装管道水压试验
控制要点
除锈刷漆、坡口、焊接、吊模、洞口闭水、水压试验共六个方面
消火栓管道施工工艺流程图文解析：
1、消火栓管道除锈、刷漆，钢管表面刷漆均匀
2、焊接钢管管口处按规范要求（厚度大于4mm）应切坡口处理
3、消火栓管道支架的制作，在安装前面对支架表面刷漆
4、管道支架在安装时，须采用上下吊垂线法固定，保证管道垂直度
5、立管固定支架上钢板暗埋做法，固定须牢靠
6、修补完成后的立管支架，感观比较美观
7、管道不切坡口时，在点焊时两管间应留有1~2mm间隙
8、立管与支架固定牢靠，接触紧密
9、层高大于5米时，立管上设两个支架
焊口成型，外表做好防腐处理

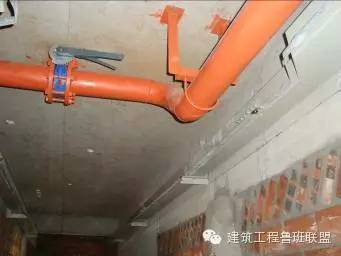

10、走道内消防环状管安装
11、消火栓管与PP-R管、桥架间的交叉避让
12、为保证走道吊顶标高，局部支管采用反抱形式固定管道
13、消火栓支管安装完成后，须对管外表再做一道防腐处理
14、消火栓口安装位置准确，标高符合规范要求
