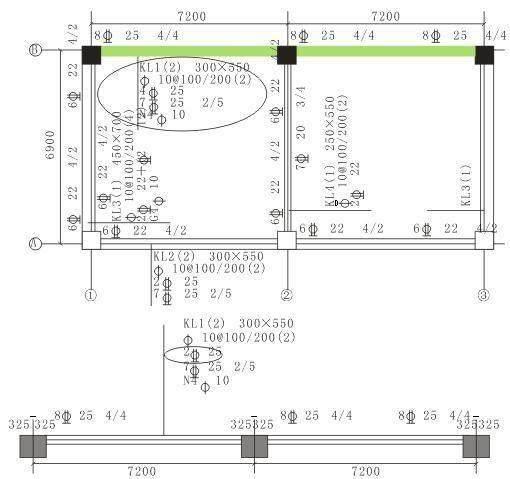

双跨框架梁各类钢筋的计算方法及公式总结

双跨框架梁钢筋计算的主要内容有上部通长筋、下部通长筋、中间支座负筋、受扭纵向钢筋、下部钢筋。

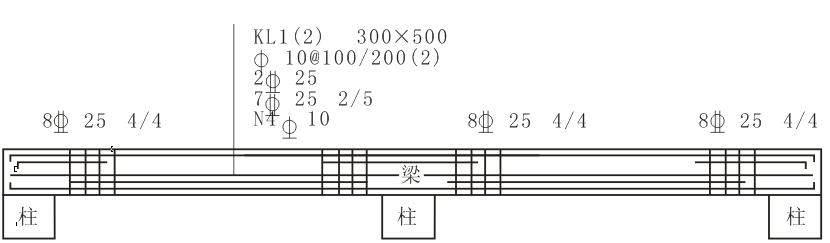

(1)上部通长筋

通长筋按下式进行计算。

通长筋长度=净跨长+左锚固长度+右锚固长度

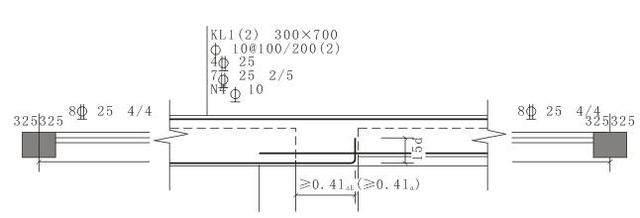

(2)中间支座负筋

中间支座负筋长度=2max(第一跨净跨长,第二跨净跨长)/3+支座宽

(3)侧面纵向构造钢筋

当梁腹板高度(梁高-板厚)hw450mm时,需要在梁的两个侧面沿高度配置纵向构造钢筋,

间距a200mm;其搭接长度和锚固长度可取15d,一级钢筋要加弯钩6.25d。

(4)下部钢筋

下部纵筋长度=净跨长+左锚固长度+右锚固长度
