你知道如何识读外墙详图吗

一、建筑详图的形成

由于画平面、立面、剖面图时所用的比例较小,房屋上许多细部的构造无法表示清楚,为了满足施工的需要,必须分别将这些部位的形状、尺寸、材料、做法等用较大的比例详细画出图样,这种图样称为建筑详图,简称详图。

1、建筑详图的特点及作用

特点:一是比例大,二是图示内容详尽清楚,三是尺寸标注齐全、文字说明详尽。

建筑详图是建筑细部的施工图,是对建筑平面、立面、剖面图等基本图样的深化和补充,是建筑工程的细部施工、建筑构配件的制作及编制预算的依据。

2、建筑详图的种类

建筑详图可分为节点构造详图和构配件详图两类。

凡表达房屋某一局部构造做法和材料组成的详图称为节点构造详图(如檐口、窗台、勒脚、明沟等)。

凡表明构配件本身构造的详图,称为构件详图或配件详图(如门、窗、楼梯、花格、雨水管等)。

二、建筑详图的表示方法

详图的数量。详图的数量和图示内容与房屋的复杂程度及平面、立面、剖面图的内容和比例有关。

对于套用标准图或通用图的建筑构配件和节点,只需注明所套用图集的名称、型号或页次,可不必另画详图。

对于节点构造详图,应在详图上注出详图符号或名称,以便对照查阅。而对于构配件详图,可不注索引符号,只在详图上写明该构配件的名称或型号即可。

三、建筑详图的内容

一幢房屋施工图通常需绘制以下几种详图:外墙剖面详图、楼梯详图、门窗详图及室内外一些构配件的详图。各详图的主要内容有:

(1) 图名(或详图符号)、比例

(2) 表达出构配件各部分的构造连接方法及相对位置关系

(3) 表达出各部位、各细部的详细尺寸

(4) 详细表达构配件或节点所用的各种材料及其规格

(5) 有关施工要求、构造层次及制作方法说明等

四、外墙剖面详图

外墙剖面详图实质上是建筑剖面图中外墙部分的局部放大。

外墙剖面详图一般采用1:20的较大比例绘制,为节省图幅,通常采用折断画法,往往在窗洞中间处断开,成为几个节点详图的组合,如图59。

外墙剖面详图上标注尺寸和标高,与建筑剖面图基本相同,线型也与剖面图一样,剖到的轮廓线用粗实线,粉刷线则为细实线,断面轮廓线内应画上材料图例。

(一)内容:

表达散水、室内地面、楼面、窗台、窗顶、屋面、檐口等处的构造做法以及与外墙的相互关系。

了解是哪一(些)墙的详图由下方的轴线编号或剖面图名称结合底层平面图可了解到上述内容。

了解屋面、楼面、室内地面、散水等多层材料构造的做法。

了解女儿墙、天沟的构造

了解窗台、窗顶(窗过梁)的构造做法、尺寸大小,窗框与墙的相对位置。

内、外墙面的做法。

各部位的标高

建筑标高:各层楼面、地面的标高

结构标高:窗台、窗顶的标高

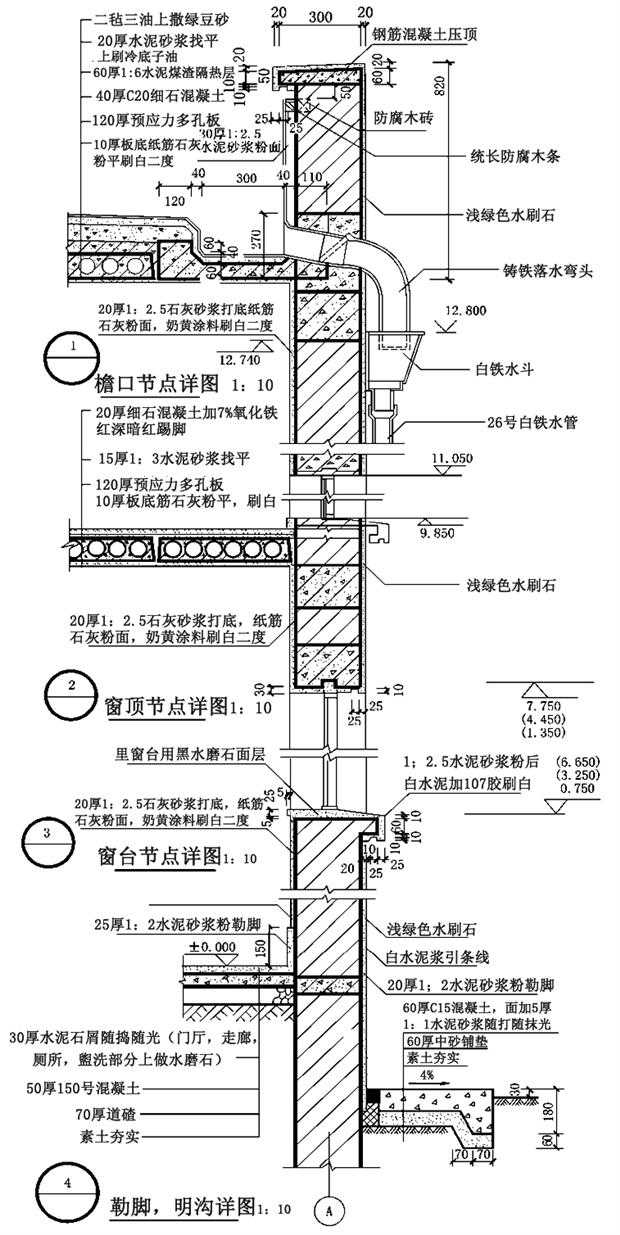

(图59外墙剖面详图)

该图采用的比例为1:10,从轴线符号可知为轴线外墙身。

图中表明明沟、勒脚的做法。

窗台为砖砌,挑出60mm,厚度60mm。

墙体采用普通砖砌筑,窗过梁、压顶、防潮层、天沟、楼板等均为钢筋混凝土制作。

图中反映出楼板与墙体、天沟板与墙体、雨水管与墙体、过梁与墙体等相互间的位置关系。

外墙详图,工程识图
