1.图例表在设计说明中不在平面图上，识别设备时名称规格不准确该如何处理？
答：将图纸调入软件后软件会自动分析哪些为图例表，即软件自动识别图例表。当平面图中无图例表，图例表在设计说明中的时候，需要将设计说明调入到软件中，在计算平面图中设备的时候软件会自动按照调入软件中设计说明中的图例表的名称规格等信息，该操作方式软件中称为跨图共享。
2.无图列表时怎样快速计算设备？
答：调入含有该工程图例表的图纸，若确实找不到图例表在软件中也是能计算的，只是在识别的时候需要手动指定图例的名称、规格等信息，操作步骤如下：
单击一键识别设备按钮，如图：
弹出选择图例对话框，在该选择需要识别的设备，以及将设备的名称、规格等属性修改正确，如图：
识别的设备选择完成后单击识别即可。
附：一个工程中一般情况下都是有图例表的，不然的设备的名称、规格等属性该怎么确定？看图例表是否在设计说明中，若在设计说明中将设计说明调入软件，软件会自动识别其图例表，在平面图计算的时候按照图例表中的信息软件自动提取；若设计说明中也无图例表信息，确认接收到的图纸是否完整，最好是能找到相应的图例信息，这样对于预算员来说计算才能明确、正确。
3.按图例表将设备识别后发现有些设备未识别，该怎样处理？
答：当设备已经识别了，只是发现有个别类型的设备没有识别可以再次进行识别，识别的方式有两种即：
1.再次单击一键识别图例表，在弹出的对话框中选择先前识别漏掉的设备。
2.在工程量表中建立相应的项目，使用识别设备按钮在平面图中选择需要识别的设备即可。单类设备识别按钮如图：
附：按照图例表进行批量识别设备的时候，软件计算的原则是图例表里面有的设备平面图中也有的设备软件是按照图例表中的信息进行计算，若平面图中有的设备在图例表中没有或绘制得不一样软件会将该设备列在推荐设备和未知设备列表中，在推荐设备列表和未知设备列表中选择需要识别的设备即可。
4.图例相同用字母加以区分应该怎样处理？如不同的插座
答：图例相同，用不同的字母加以区分不同的设备，一般情况下插座出图的时候这种情况比较常见，出现该种情况要具体分析出图的情况。一般情况下有两种：1.图例和字母为一个整体块2.图例和字母不为整体块。两种不同的情况处理方式不一样，各自操作步骤如下：
1.图例和字母为整体块：我们查看设计图后若图例和字母为一个整体块的时候使用识别设备(识别单类设备)功能即可。
2.图例和字母不为整体块：当图例和字母不为整体块的时候使用组合识别功能进行识别，单击组合设备按钮，如图
根据提示选择组合设备的图元即将图例和字母都选中，选中后右键单击即可。
附：该种操作方式还适用于当我们拿到的设计图，所有的设备图例都不为块，为多个线条组合而成的时候也可以采用该功能进行识别。
5.软件识别的图例表怎样按设计图的图例表进行对照和修改？
答：单击一键识别设备后在选择图例对话框中将设备图例分成了三组，即图例表设备、推荐设备和未知设备。
1.图例表设备：该组为图例表中和平面图中都有的设备，单击该表中的任意一项图纸首先定位到图例表中，单击第二次及以后软件会定位到平面图中。平面图中的设备是否为图例表中相应的设备可以通过该种方法进行对照，若发现名称或其他信息有误可进行修改。
2.推荐设备：该组为图例表中该设备或图例表中与平面图中不完全一致，通过以往历史工程计算的时候有该图例，所以列为推荐，是否计算可根据实际情况进行选择。
3.未知设备：该组图例为图例表中无图例，在平面图中有该设备，但以往历史工程中该图例还未计算过，是否计算可根据实际情况进行选择。
6.批量识别设备时，推荐设备与未知设备是什么意思？该怎样操作？
1.推荐设备：该组为图例表中该设备或图例表中与平面图中不完全一致，通过以往历史工程计算的时候有该图例，所以列为推荐，是否计算可根据实际情况进行选择。
2.未知设备：该组图例为图例表中无图例，在平面图中有该设备，但以往历史工程中该图例还未计算过，是否计算可根据实际情况进行选择。
7.电气系统图识别不全，该怎样处理？
答：电气系统图识别不全一般有两种情况即：识别系统图的范围未框选正确和系统图为整体块，两种操作方式分别如下：

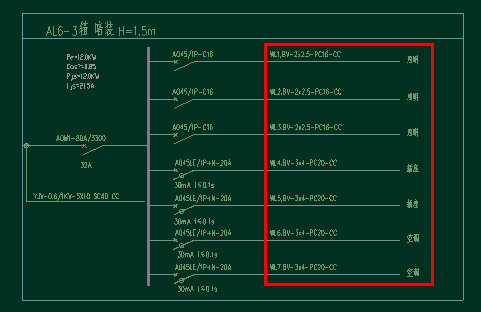

1.系统图范围的确定：识别系统图的时候要确定正确的识别范围，正确的范围应包含以下信息，回路编号、导线规格型号、配管大小以及敷设部位，框选的时候包含以上信息为好，不宜多也不宜少。如下图红线部分为框选识别范围：
2.系统图是整体块：有些系统图按照上面的框选范围怎么识别都识别不了，当遇到这种情况后查看一下该系统图设计的时候是否为整体块，若为整体块的话需要将系统图进行分解。分解可以在CAD中使用炸开命令也可以在软件中进行分解，软件中分解操作如下：单击CAD底图中的分解底图命令
根据提示选择需要分解的块分解完成后重新识别系统图即可。
若以上两种处理方式处理的效果都不好的话，在电气系统图信息对话框中还可以手工编辑，也可将图纸发送至相关客服人员，及时修改软件。
8.回路预留应该怎样处理?

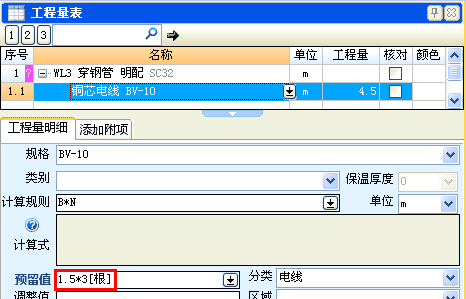

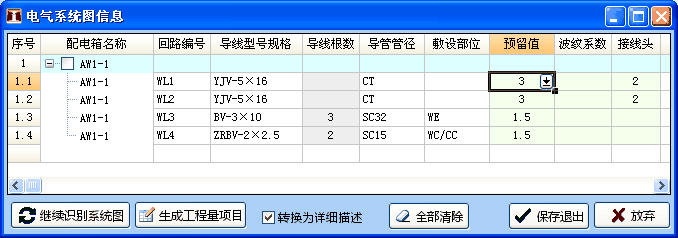

答：回路的预留一般建议在识别后的系统图中进行处理，在电气系统图信息表格中有专有的预留值设置项。在该项设置框中可通过下拉按钮按照规范进行选择预留长度，也可以手工输入其预留长度。输入的预留长度为单根线预留的长度，若为电缆预留长度为输入值。预留总长度为单根输入的预留长度*配线根数。如下图：
在系统图中设置预留值后生成的项目在配线项上自动设置其预留工程量，如图：
9.配管的明配、暗配怎样分开出量？

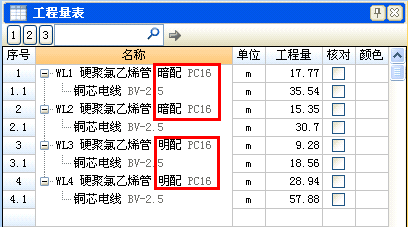

答：配管明配、暗配在识别电气系统的时候软件会自动识别，若未识别到，需要按照设计图手工输入到敷设部位中，否则汇总工程量的时候不能区分出来。识别完成后无论是生成回路信息，还是工程量的汇总都能区分出是明配还是暗配。
如图：工程量表中生成项目时以区分明、暗配

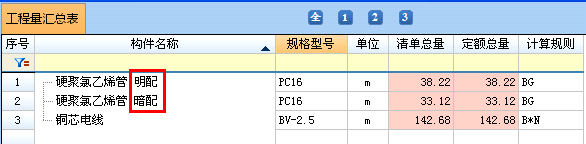

如图：汇总表中区分明、暗配
10.动力配电的电缆头怎样处理？
答：电缆头的计算可以在识别系统图的时候进行处理。软件在识别系统图的时候若为电缆，软件自动设置电缆沟个数为两个。可根据实际情况对电缆头个数进行设置。

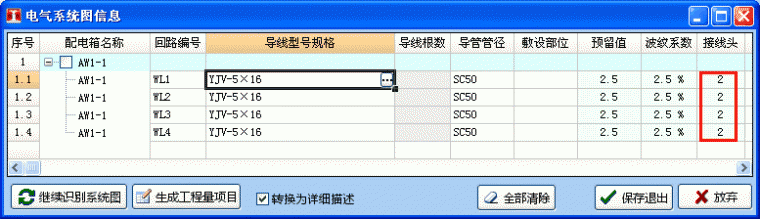

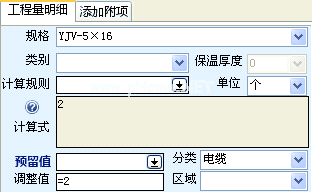

识别系统图后若为电缆软件自动设置电缆头为2个，如图：

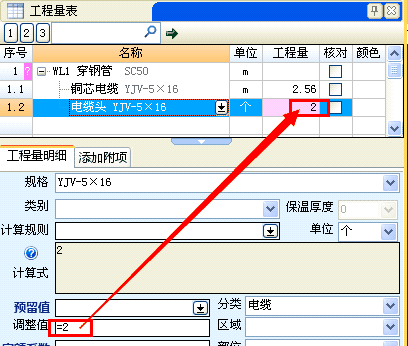

在工程量表中生成项目后自动设置电缆头，若电缆头个数需要修改在调整值中修改即可，如图：
附：若电气系统图为竖向表格式系统图，目前来说软件不支持识别，可以通过手工编辑系统的方式对配管、电缆、电缆头进行编辑。
11.电缆的波纹系数怎样处理？

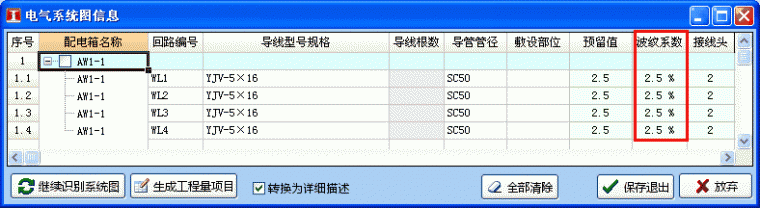

答：在识别系统图的时候若为电缆软件自动设置2.5%的波纹系数。如图：
12.在配电箱位置，识别单回路的时候多个回路识别在一起了怎样处理？
答：在配电箱位置多个回路识别在一起了的常见情况有以下几种：1.未识别配电箱2.设计上用一根线表示多个回路3.其他位置不同回路相交。这几种情况分别处理的操作步骤如下：
1.未识别配电箱：当在配电箱的位置没有识别配电箱的时候有可能将多个回路识别在了一起，这种情况可以将配电箱进行点画或识别，工程量表中的名称需包含配电箱字样。
注意：若为识别的配电箱，因为只要是图形一样的软件都会识别在一起，那么图形一样但是配电箱的编号、规格、功能等不一样就不能区分了，所以计算出的工程量一般不采用该工程量，。建议配电箱采用点画处理。
2.在该位置出线为示意，用一根公共的线表示或多个回路为一个点发射出来的，如图：
①多个回路为一个发射点

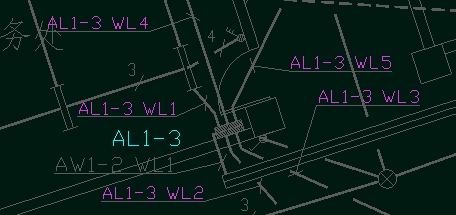

那么像这中情况的话，可以将相交位置的管线在底图状态下若能拖动长短，可以沿着该线的方向将其分别拖动，使它们不在一个公共点上。

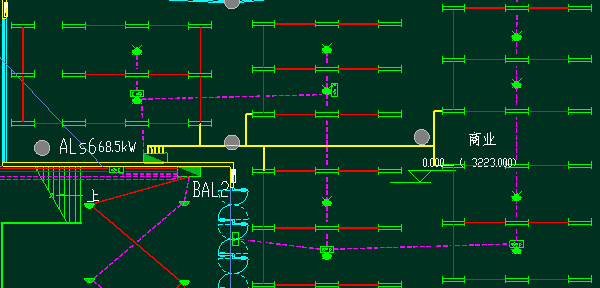

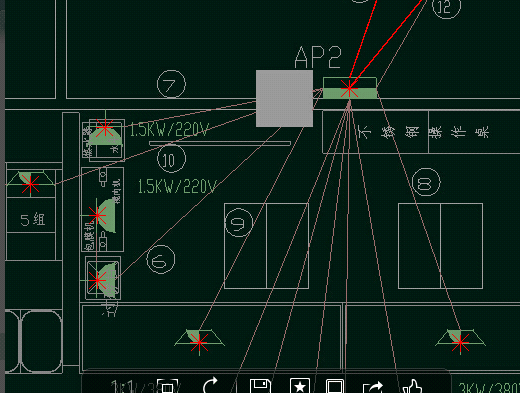

②用一根公共的线表示多个回路，如图，黄线为配电箱至每个回路用一根线表示：
遇到这种图纸若使用单回路识别的时候把其他回路识别在一起的话，可以在底图状态下将黄线隐藏，隐藏后如图：
隐藏后分别识别每个回路，识别完成后该回路到配电箱的管线采用手工绘制的方式将其绘制上。
3.其他位置不同回路相交：无论是配电箱的出线位置还是其他位置本来不是一个回路，但是相交了且没有做断线的表示方式(设计中两条线相交，但实际是有高差的，会使用断线的方式断开，表示实际不相交)，识别在了一起。像这种情况查看设计图在那个位置本身不相交，但没做断线处理的位置，在底图状态下选择任意一个回路在该位置的线将其隐藏，分别识别各自回路，识别完成后被隐藏的这段管线没有识别到使用手工绘制的方式将其工程量添加上去。
13.开关连接水平管竖向的工程量应该怎样如何处理？
答：开关连接水平管的竖向工程量使用立管进行处理。立管分为两部分：1.设备的立管(开关、插座、灯具等) 2.每个回路配电箱位置的立管(电气工程)和主干立管(所有专业)，分别怎样处理如下：
1.设备立管：这里说的设备立管为开关、插座、灯具等设备的立管。设备的立管布置方式有两种：按设备布置立管(单类设备布置)和批量布置立管。
①按设备布置立管(单类设备布置)
首先在工程量表或图形中选择需要布置立管的项目或图形单击设备/立管中的布立管命令

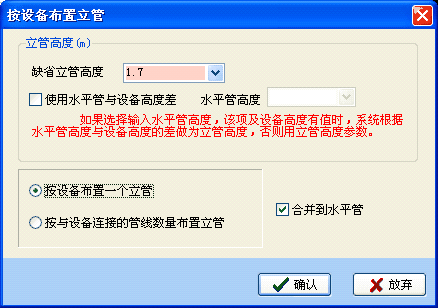

弹出按设备布置立管对话框输入立管的高度，输入完成后单击确认即可，如图：
参数解释：
按设备布置一个立管：每个设备布置一个立管，一般开关、灯具布置立管的时候选择该选项。
按与设备连接管线的数量布置立管：设备立管的根数取决经过该设备的管线数量，一般插座布置立管的时候选择该选项。
②批量布置立管
批量布置立管是一次性将多种设备的立管进行布置，达到快速布置立管的目的。操作步骤如下：
单击批量布置立管命令，如图
弹出批量布置立管对话框，在该对话框中选择需要布置立管的设备和设置立管高度，以及设置立管根数，设置完成后单击开始布置即可，如图：
参数解释
立管高度：立管高度均为立管的实际高度而非设备的安装高度
立管根数：1每个设备布置一个立管，一般开关、灯具布置立管的时候选择该选项。
按与设备连接管线的数量布置立管
分支数量：设备立管的根数取决经过该设备的管线数量，一般插座布置立管的时候选择该选项。
建议：按设备布置立管的时候建议将所有水平管识别完成后统一布置，不然没有识别水平管位置的设备立管，软件无法合并到相应的回路中去。
2.每个回路配电箱位置的立管(电气工程)和主干立管(所有专业)
每个回路的立管和主干管建议采用手工绘制立管的方式进行处理，即回路的立管手工绘制到相应回路上，主干立管在系统图上进行绘制，在系统图上绘制方便检查和核对，反查、核对的是高度是否正确一目了然。操作步骤如下：
在工程量表中选择或建立相应的项目输入高度和配线根数，如图：
第一个输入框为立管高度，第二个输入框为配线数量，非电气专业无配线根数的时候不输入即可单击设备/立管中的画立管命令，如图：
在相应的位置单击鼠标左键电话上去即可。
14.当层高不一样的时候，设备的立管高度也不一样，如开关该怎样处理？
答：当层高不一样的时候，设备的立管高度也就不一样了，要处理设备立管的正确高度，需要注意一下问题：
1.各层设备是分层计算的：当层高不一致的设备是分层计算的，即在工程量表中分别列项的时候，按单类设备布置立管分别布置，输入各自的高度即可。若按批量布置立管的方式的话在批量布置立管列表中分别输入各自楼层设备的立管高度即可。

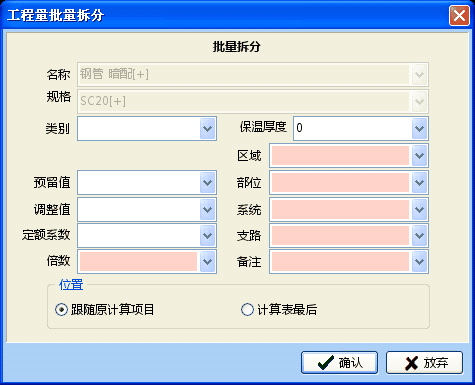

2.设备未分楼层计算：当设备未分楼层的时候，即所有楼层的某种设备在工程量表中只有一个项目，这个时候是不能正确处理各自楼层设备的立管高度的。所以需要将层高不一致楼层的工程量拆分出来才能正确处理。操作步骤如下：在选择状态下框选需要拆分工程量的楼层右键单击选择拆分工程量弹出工程量拆分对话框，单击确认即可，如图：
拆分完成后不同楼层的设备与管线在工程量表中分开列项，各楼层的设备分别布置立管即可。
参数解释
跟随原计算项目：是指拆分后各项位置位于原项目的下方
计算表最后：是指拆分后的各项位置在工程量表中原有项目的最后一行下方开始列项
15.当按设备立管的时候发现在工程量表中该设备下生成了很多个设备立管，是怎样，该怎样处理？
答：按设备布置立管，在工程量表中该设备下生成了很多个设备立管是因为生成立管的时候软件没有找到相应位置的水平管，或相应位置的水平管没有识别所产生的。
1.该设备位置水平管线未识别：该设备在水平管未识别的时候在生成立管的时候软件是不能判断该立管合并到哪个回路中，所以生成立管的时候需要将所有的水平管识别完成后再进行。
2.软件未找到相应位置的水平管：软件之所以未找到相应位置的水平管是因为在识别的时候水平管没有连接到设备的中心位置，这种情况可以先定位到水平管项目上然后按下Ctrl键不放选择立管选择完成后右键单击合并工程量，其他位置的设备立管合并工程量的方式一样。
附：1.通过设备布置立管所产生的设备立管项目可以检查水平是否计算，避免漏算。
2.在按设备布置立管和批量布置立管的时候需将水平管识别完后再进行布置。
16.按设备布局立管提示已经生成过立管，是什么原因，怎样处理？
答：按设备布置立管提示已经生成过立管有两种情况。即：
1.该设备立管已布置：当该设备的立管已经布置过的时候会有该提示，确认需要布置的立管项目是否选正确，如果选择错误重新选择需要布置立管的设备。
2.两种不同的设备隔的比较近：当两种不同类型的设备相隔比较近的时候，其中一种设备布置了立管，布置另一种设备立管的时候会有该提示，出现这种情况的时候可以采用批量布置立管功能进行解决。
附：当某种设备的立管已经布置了，但输入的立管高度不正确需要修改怎么办呢？如果发现输入的高度有误重新布置该设备的立管即可，布置立管的方式一样，在弹出的对话框中输入正确的高度布置即可，同样会提示已经生成过立管的提示，选择是软件会删除先前布置的立管，并重新布置立管。
17.手工绘制配管配线的时候每段配管的配管的配线根数不一样，如何快速绘制与配线？
答：手工绘制配管配线的时候可以直接键盘上的数字键1~9，进行连续绘制。当前的配线根数在图形区的左上方可以看到，如图：
附：1.配线根数＞9：当配线根数大于9的时候就不能直接按键盘上的数字键了，需要在配线根数对话框中输入配线根数，如图：

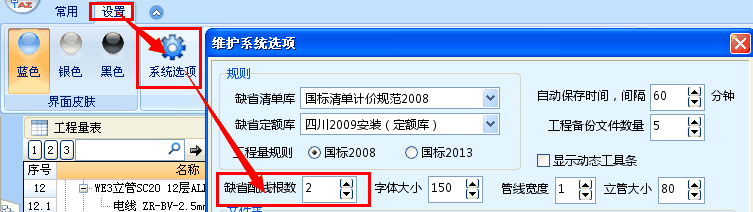

2.输入配线根数为0：当绘制管线的过程中输入配线根数为0的时候，软件取的根数为软件中设置的默认配线根数，如图：
并且在图形处理区的左上角当前根数处显示为(默认根数)，如图：
3.根数（2）与根数2的区别
根数（2）：表示的是取的系统设置中的默认根数或在绘制的过程中按的0，那么通过系统图的替换后（2）的根数是取的系统图中的根数。
根数2：表示该段管配的2根线，通过系统图替换的方式不会取系统图中的根数。
18.桥架工程十字相交的时候有无高差在软件应如何表示？
答：桥架相交时有高差的时候，在设计图中的表现形式也是不一样的。相交和不相交的两种表现形式如下：
1.相交无高差：
相交无高差，设计图如下：

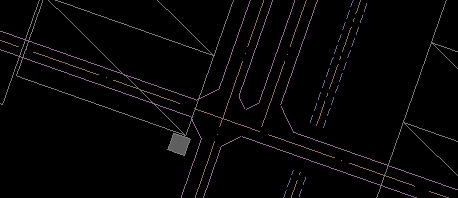

软件表现形式(在相交处断开绘制)如图：
2.相交有高差

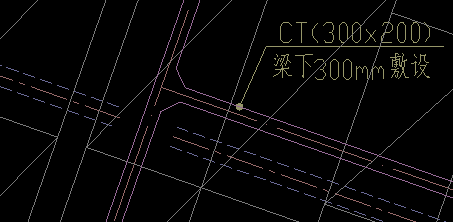

相交有高差，设计图如下：

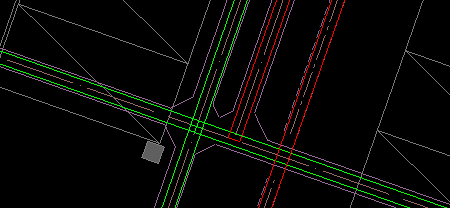

软件中表现形式(直接拉通绘制)，如下图：
19.桥架外配管，桥架内不配管，但配电房中的电缆沟也不配管线我怎么在一个回路进行拉通计算？

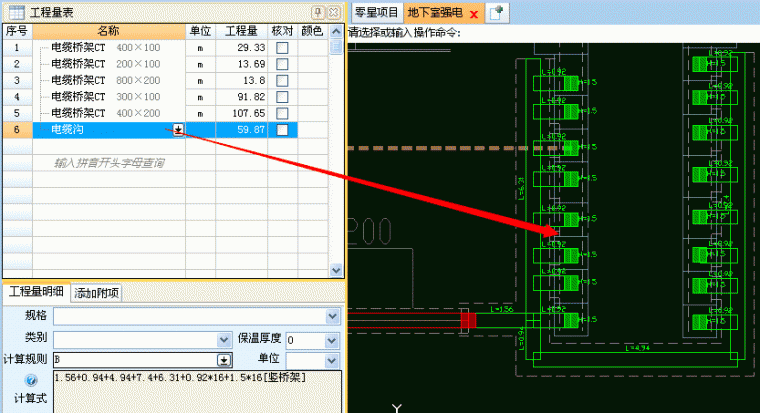

答：我们可以借用桥架构件能自动分出桥架内和桥架外的工程量进行处理，在电缆沟中不配管我们也可以将电缆沟考虑为桥架，以达到软件将该段工程量不配管，将电缆沟用桥架构件进行绘制，同样配电柜至电缆沟的竖向高度也可以使用桥架立管进行设置，从而达到一个回路从配电柜电缆沟进入桥架出桥架配电箱拉通计算,并且能正确计算出相应的配管、电缆工程量。如下图，绿色为电缆沟，红色为桥架，电缆沟与桥架在工程量表中分别列项：
20．工程量表中有些项目为什么有？或！？

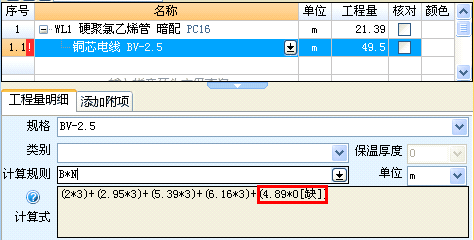

答：！表示计算式有误，如通风空调中风管规格未输入正确，或电气工程中配线根数设置为0了，导致计算式有误，提示出来方便检查。如下图中的计算式有误：

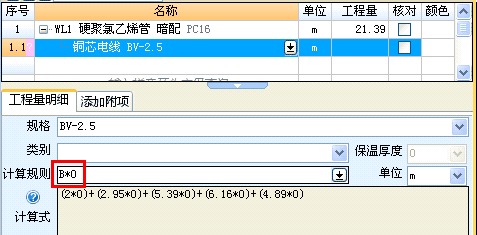

？表示计算规则设置错误或其他原因导致工程量为0。如下图中的计算规则设置错误导致工程量为0：
21.电井中每隔多少米布置一个电井插座，该怎样处理？
答：像这种用文字描述某个位置有多少个某种设备的情况有两种处理方式：
1.有几个就用点绘的方式绘制即可：在工程量表中建立相应项目，在电井位置有多少个该设备就点绘的方式绘制几个。
2.绘制一个设置计算规则：当个数比较多的时候可以使用点绘的方式绘制一个，然后将计算规则设置B*N，N为具体个数，如一共有10个，就设置为B*10即可。
附：像这种情况一般在电井里的时候出现得较多，如电井内的插座、灯具等。
22.地下室动力部分当面积大、配电箱比较多能否快速找到相应的配电箱？
答：可以。快速查找某个配电箱有两种方式：
1.查找底图文字：可以通过查找底图文字对话框将需要查找的配电箱名称输入进去，然后查找即可。如下图：
在底图文字对话框中输入想要查找的文字，单击向上或向下查找按钮：
找到后定位都相应的位置，当前项为浅蓝色，其它位置的为紫色，如图：
2.查看配电箱(柜)位置功能：该功能是将当前图纸中所有配电箱(柜)以列表的形式显示出来，在列表中选择需要查找的配电箱(柜)名称，软件就自动定位到相应的位置上。操作如下：

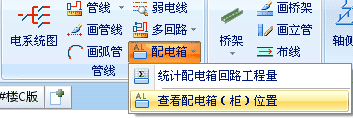

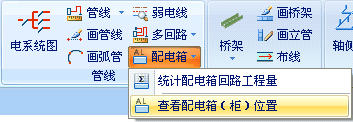

单击配电箱下拉按钮，选择查看配电箱(柜)位置命令，如图：

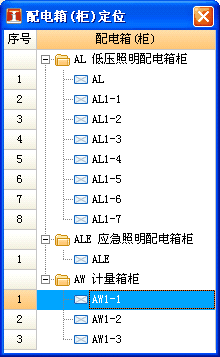

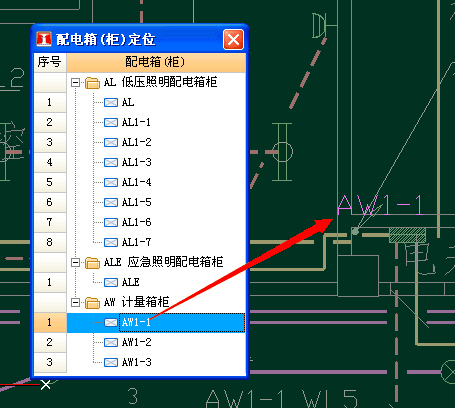

选择该命令后弹出配电箱(柜)定位窗口，在该窗口中软件将本张图纸上的配电箱命令以列表的形式显示出来，如图：
需要查看那个配电柜在列表中选择即可，选择后软件自动定位到该配电箱所在的平面图位置，在平面图中一紫色的形式显示出来，如图：
23.电缆在桥架外是要配管的，桥架外是不需要配管，在软件中怎样处理？
答：使用按桥架布线功能即可，操作步骤如下：
1.桥架的绘制与识别
桥架可以采用识别桥架
对桥架进行识别，识别完成后按照设计图进行检查和修改。
也可以采用画桥架
对桥架进行手工绘制，不同规格的桥架分别在工程量表中建立项目，根据设计图进行绘制即可。
注：①无论是采用绘制还是识别桥架的方式，桥架相交处中对中，否则布置电缆的时候电缆布置不过去。
②当相应位置有竖向桥架的时候采用画桥架立管
将其绘制上去，经过该位置的电缆软件自动生成其竖向高度。
2.按桥架布置电缆
桥架布置完成后，就可以按照桥架快速布置电缆了，操作如下：单击桥架布线按钮

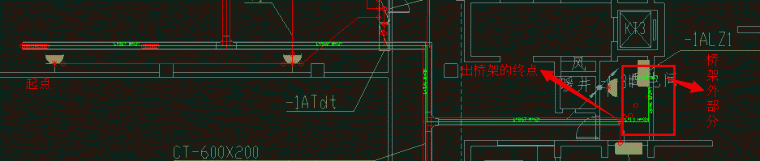

，单击该回路的起点，起点到进桥架的位置按照设计图进行绘制，然后单击出桥架的终点，桥架内的电缆软件自动布置完成，同样出桥架后到配电箱的管线按照设计图进行绘制，那么该回路就计算完成了。如下图：
一个回路从某一个低压配电柜到某一个配电箱，配电柜我们能很快的找到，因为在相应的配电房里，但当工程面积比较大的时候查找某一个配电箱的时候比较麻烦，怎样快速查找到相应的配电箱呢？
单击单击配电箱下拉按钮，选择查看配电箱(柜)位置命令，弹出配电箱、柜列表，在该列表中选择你需要的配电箱、柜名称，软件自动定位到该位置，方便快速定位确定出桥架的终点位置。如下图：
选择查看配电箱(柜)位置

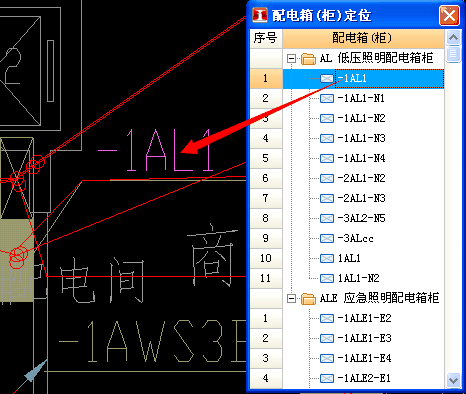

配电箱(柜)列表，在该列表中选择相应的配电箱名称软件自动定位到平面图的相应位置，方便快速查找与定位
3.配管与电缆、电线的处理
我们通过按桥架布线就将一个回路从配电柜出来、进入桥架、出桥架、再到具体的某个配电箱，整个回路就计算完成了。回路计算完成后该回路的配管、电缆等工程量各自是多少呢？在软件如何体现呢？

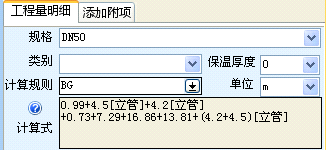

一条回路计算完成后相应工程量通过添加附项的方式进行处理并设置各项计算规则即可，如下图：
配管、电缆、电缆头
配管计算规则设置为BG
电缆计算规则设置为B

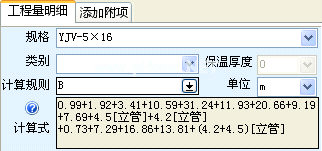

电缆头个数在调整值中输入=个数，如下图2个
一般情况下建议主项为配管，附项为电缆、配线等。各计算规则说明如下：
桥架外配管计算规则为：BG
桥架外电缆计算规则为：BG
桥架内电缆计算规则为：BQ
不需要区分桥架内、外电缆只需要电缆总长的计算规则为：B
若为配线的话，那么在绘制的时候指定配线的根数。计算规则分别为：
桥架外配管计算规则：BG
桥架外配线计算规则：BG*N(N为配线根数，软件会自动取绘制的时候设置的根数)
桥架内配线计算规则：BQ*N(N同上)
不需要区分桥架内、外配线只需要配线总长的计算规则为B*N

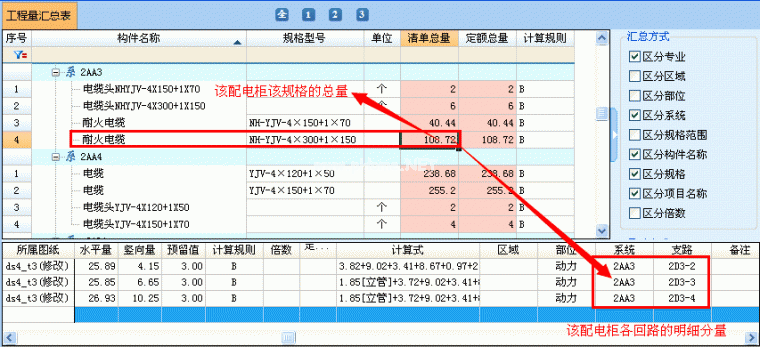

再结合工程量表的数据层次管理，让动力配电工程量的检查、核对、双方对量简单化，数据来源清晰、明确化，如下图：
