SC:钢管
PC:PVC聚乙烯阻燃性塑料管
CT:桥架
WC:沿墙暗敷设 WS:沿墙明敷设
CC:沿顶板暗敷设
F:暗敷在地板内
CE:沿顶板明敷
YJV:电缆
SYV:电视线
PE:接地(黄绿相兼)
PEN:接零(蓝色)
3项线(火线):A项(黄) B项(绿)C项(红)
KV:(电压)千伏
BV:散线 MEB:总等电位
LEB:局部等电位
线路敷设方式代号
PVC用阻燃塑料管敷设
DGL用电工钢管敷设
VXG用塑制线槽敷设
GXG用金属线槽敷设
KRG用可挠型塑制管敷设
⑦线路明敷部位代号
LM沿屋架或屋架下弦敷设
ZM沿柱敷设
QM沿墙敷设
PL沿天棚敷设
③线路暗敷部位代号
LA暗设在梁内
ZA暗设在柱内
QA暗设在墙内
PA暗设在屋面内或顶棚内
DA暗设在地面或地板内
PNA暗设在不能进入的吊顶内
④照明灯具安装方式代号
D吸顶式
L链吊式
G管吊式
B壁装式
R嵌入式
BR墙壁内安装

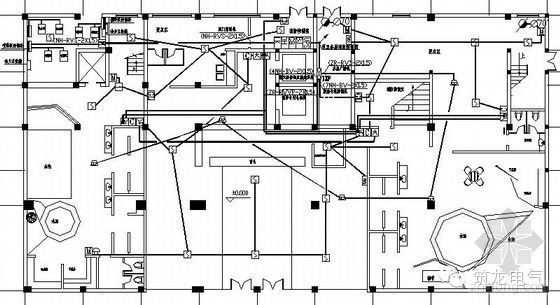

(4)设备标注方法
⑦配电线路的标注方法
ab(cd)ef其中:a--回路编号
b--导线型号
c--导线根数
d--导线截面
e--敷设方式及穿管管径
f--敷设部位
表示2根导线
表示3根导线
表示n根导线
⑦照明灯具标注方法
一般标注方法:
灯具吸顶安装标注方法:
其中:a--灯数
b--型号或编号
c--每盏照明灯具的灯泡个数
d--灯泡容量,W
e--灯泡安装高度,m
f--安装方式
L--光源种类,白炽灯或荧光灯
