一、桥架的选型及分类：
桥架选型不仅要能满足项目现场线缆敷设的需求及其相关规范的规定，同时还要考虑具体项目现场的安装条件，选用合适类型、合适表面处理工艺的钢制电缆桥架，下面我们就从桥架表面处理工艺以及桥架自身结构的不同探讨一下桥架选型。
（一）、按桥架表面处理工艺分：
1、电镀锌桥架：适用于一般的环境中，由于造价低廉，现场安装方便，既适用于动力电缆的安装，也适用于控制电缆的敷设，是石油、化工、轻工、电视、电讯等方面应用最广泛的一种桥架
2、热镀锌电缆桥架：适用于环境较为恶劣的酸碱及潮湿的环境中，耐腐蚀性好、使用寿命长，相对成本稍高
3、静电粉末喷涂电缆桥架：可以根据塑粉的颜色加工成各种颜色，色泽美观，并可根据使用的环境不同采用环氧塑粉和聚酯粉，使用范围广泛，造型美观大方
4、不锈钢桥架：高耐蚀不锈钢桥架能适用于各种化工企业的酸、碱型大气重腐蚀介质，不仅使用寿命长，而且美观、易清洁，是其他任何材料桥架产品无法替代的。
5、铝合金电缆桥架：采用铝合金型材为主要材料加工而成，角铁电缆支架具有质轻美观，防腐耐用等优点，特别用于高层建筑、现代化厂房使用;
6、玻璃钢桥架：由玻璃纤维增强塑料和阻燃剂及其它材料组成，通过复合模压料加不锈钢屏蔽网压制而成。由于其所选材料具有较低的导热系数及阻燃剂的加入使产品不仅具有耐火隔热性、自熄性，而且具有很高的耐腐蚀性，同时还具有结构轻、耐老化、安全可靠等优点，在一般环境地区，特别是在沿海监雾地区、高湿度和有腐蚀性的环境中，更能显示出它的优势。
（二）、按桥架样式来分，工业与民用建筑常用的有以下几种桥架
1、槽式电缆桥架是一种全封闭型电缆桥架，它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其它高灵敏系统的控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
2、梯级式桥架具有重量轻、成本低、造型别具、安装方便、散热、透气性好等优点，特别适用于一般直径大电缆的敷设，特别适用于高、低动力电缆的敷设。
3、托盘式电缆桥架具有重量轻、载荷大、造型美观、结构简单、安装方便等优点，它既适合用于动力电缆的安装，也适用于控制电缆的敷设。
4、大跨距桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。与铁制桥架相比，具有使用寿命长（一般设计寿命为二十年）、安装方便且成本低（比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长）、切割方便、不需维护等优越性。
5、组合式电缆桥架是一种新型桥架，是电缆桥架系列中的第二代产品。它适用各项工程、各种单位、各种电缆的敷设，它具有结构简单、配置灵活、安装方便、形式新颖等特点。
组合式电缆桥架只要采用宽100、150、200mm的三种基型就可以组成您所需要尺寸的电缆桥架，它不需生产弯通、三通等配件就可以根据现场安装任意转向、变宽、分引上、引下。在任意部位、不需要打孔、焊接就可用管引出。它既可方便工程设计，又方便生产运输、更方便安装施工，是目前电缆桥架中最理想的产品
二、桥架的安装及定额套用
（一）桥架安装
1、电缆桥架水平安装时的距地高度一般要高于于2.50m，垂直安装时距地2m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室，电气竖井、技术层等）内时除外。
2、电缆桥架水平安装时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.5～3m。垂直敷设时，其固定点间距不宜大于2m.
3、几组电缆桥架在同一高度平行安装时，各相邻电缆桥架间应考虑干扰、维护、检修距离。
4、.在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：控制电缆不应大于50％，电力电缆不应大于40％。
5.下列不同电压，不同用途的电缆，不宜敷设在同一层桥架上：
1）1kV以下和lkV以上的电缆。
2）同一路径向一级负荷供电的双路电源电缆。
3）一般照明和应急照明的电缆。
4）弱电和强电电缆。如受条件限制需安装在同一层桥架上时，应用隔板隔开，线于线间隔应该大于200mm。
6.电缆桥架与各种管道平行或交叉时，其最小净距应符合表1的规定。
7.电缆桥架不宜安装在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。
电缆桥架与各种管道的最小净距
管道类别平行净距(m)交叉净距（m）
一般工艺管道0.40.3
具有腐蚀性液体（或气体）管道0.50.5
热力管道 有保温层0.50.5
热力管道 无保温层1.01.0
8、直线段电缆桥架长度超过 30M 设有伸缩节，其连接宜采用伸缩连接板
9、电缆桥架在穿过防火墙及防火楼板时，应喷防火漆并采取隔离措施。

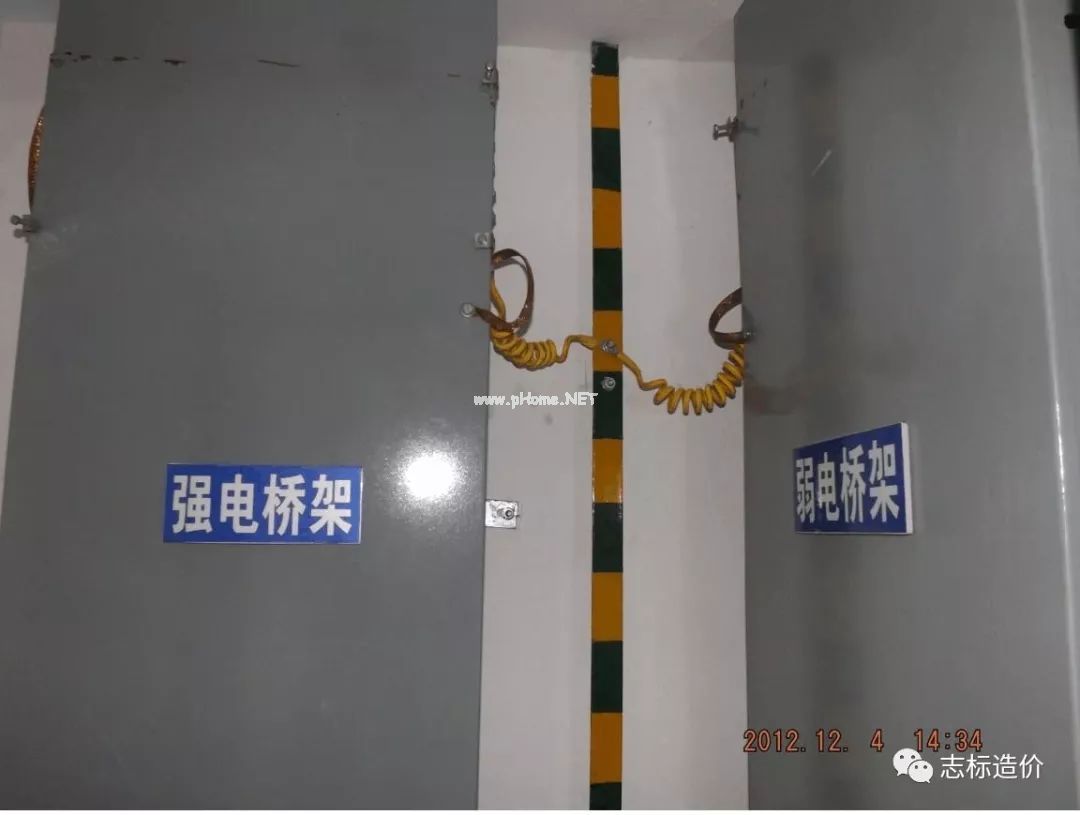

10、金属桥架安装时接地要求
（1）、金属电缆桥架及其支架全长应不少于2处与接地(PE)或接零(PEN)干线相连接。
（2）、 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
（3）、 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺母或防松垫圈的连接固定螺栓。
（二）定额套用
1、工程量计算规则：桥架安装应按设计图示中心线，以m为计量单位，均不扣除变通、三通、四通等配件所占长度
2、桥架安装定额已包括：运输、组对、吊装、固定；弯通或三、四通修改，制作组对；切割口防腐、桥架开孔、上管件、隔板安装、盖板安装、接地、附件安装等工作内容，不得另计。
3、桥架支撑架项目适用于立柱、托臂及其他各种支撑架的安装。项目中已综合考虑了采用螺栓、焊接和膨胀螺栓三种固定方式，实际施工中，不论采用何种固定方式，均不作调整（注意：桥架支撑架定额适用成品支架，对于用角钢和丝杆另外制作桥架支架可以套用铁构件制作、安装定额号。）
4、玻璃钢梯式桥架和铝合金梯式桥架项目均按不带盖考虑，如这两种桥架带盖，则分别执行玻璃钢槽式桥架项目和铝合金槽式桥架项目。
5、钢制桥架主结构设计厚度大于3mm时，项目人工、机械乘以系数1.20。
6、不锈钢桥架按本章钢制桥架项目人工、材料、机械乘以系数1.10。
7、电缆桥架按材质分为钢制(又分为镀锌和喷塑)、玻璃钢和铝合金桥架。按结构分为槽式、托盘、组合桥架。除组合桥架按每100片计量外，其余均按宽加高(mm)区分定额项目。电缆桥架安装项目中已包括弯通、三通等所需人工，但应按定额中桥架含量扣除弯通、三通、四通等所占长度后，另行计算弯通、三通、四通的材料费（注意：桥架弯通、三通、四通的材料费可以另计的）
8、关于桥架支架的计算：大多电气预算员对于桥架支架都是按每米含量计算（如下图）
对于特殊情况我们必须知道桥架支架的具体计算办法，举例说明：
（1）、水平安装400*150钢制桥架安装的支吊架计算：
A、已知层高3.3m，桥架安装高度2.55m。求吊杆直径12圆钢长度：3.3-2.55=0.75m,再加吊杆下端套丝预留及调整水平高度0.05m，及单根单根长度0.75+0.05=0.8m，2根单根吊杆合计长度等于1.6m；又计算桥架底部横担角钢（40*40*4）的长度：桥架宽度0.4m两端各预留0.05m（钻孔装吊杆）长度以后即等于0.4+0.05+0.05=0.6m，楼层顶部安装吊杆角钢2个，每个长度0.1m计0.2m，角钢合计长度为0.6+0.2=0.8m。
以上计算出单个支吊架材料是：40*40*4等边角钢0.8m，D12圆钢1.6m长度；再换算为重量：角钢0.8*2.422=1.9376kg，圆钢1.6*0.888=1.4208kg；合计单个支吊架材料重量为：1.9376+1.4208=3.3584kg。
B、计算400*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。
C、以支吊架个数*单个支吊架重量=安装400*150桥架时的支架总重量。
D、安装支吊架总重量分别套铁构件制作和安装的定额子目就行了。
（2）、电井内垂直桥架安装400*150钢制桥架安装的支吊架计算：
A,电井垂直桥架一般采用梯式桥架，支架用角钢制作，根据桥架大小确定角钢；如L40*40*4角钢：0.2*2+0.1*2+0.4=1米，
1米*2.422Kg/米=2.422Kg
B,计算400*150桥架长度以后，安装间距1.5m一个支架计算出支吊架的个数。
C、以支吊架个数*单个支吊架重量=安装400*150桥架时的支架总重量。
D、安装支吊架总重量分别套铁构件制作和安装的定额子目就行了。
