建筑工程施工放样三大法

建筑工程施工测量贯穿于整个建筑施工的全过程，放样方法和精度对建筑工程质量和施工进度都起着十分重要的作用。建立合适的控制网，选择合适的放样方法，使测量快速准确．而测量放样成果必须做到准确无误，放线一旦有误，必然导致开挖、打桩等与设计不符，造成经济损失。本文试图在所有不同建筑物建设的共性中，找出测量放样精度一般通用的要求，从而达到统一的精度标准。

施工放样主要内容有：平面位置的放样、高程放样、以及竖直轴线放样。

一、平面放样方法：

直角坐标法：利用已有的直角坐标系和坐标增量来测设，适用于放样点距离控制点不大于100m，方便快捷；

极坐标法：利用点位之间的边长D和角度Q关系进行测设。拨定角度后，指挥跑尺员前后移动来得到距离。

直接坐标法：根据点位设计坐标直接进行点位测设，与极坐标法的区别是不需事先计算放样元素，RTK放样也属于直接坐标法。

距离交会法：利用点位之间的距离交会进行点位测设。

角度交会法：利用点位之间的角度交会进行点位测设，边角交会法：利用点位之间的角度和距离交会进行点位测设。

归化放样法：高精密放样法，首先用直接放样法确定放样点临时桩，再对临时桩进行精确测量，重复测量至符合精度要求。角度放样可采用多测回修正，距离放样加尺长、温度和倾斜改正等。

二、高程放样方法：一般用水准视线高法来进行高程测设，高差过大时可以用悬挂钢尺法代替水准尺，也可以用钢尺实量法或全站仪三角高程放样法， 以及全站仪无仪器高放样法。

三、 空间点位放样方法： 通常采用全站仪极坐标法。 测站数据有测站三维坐标、仪器高、目标高和后视方位角，目标点放样数据有方位角、斜距和天顶距。

四、铅垂线放样：经纬仪（全站仪）+弯管目镜法、光学铅垂仪法、激光铅垂仪法。

五、 角度交会法：

侧方交会：若两个已知点中有一个不能安置仪器，可在一个已知点与未知点上设站，测定两角度，由观测角通过三角形内角和等于180度计算而得。

侧方交会

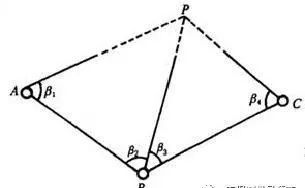

前方交会法：从已知点上求待定点的坐标，已知A、B两点坐标，测夹角和就可以求得P 点坐标。

前方交会

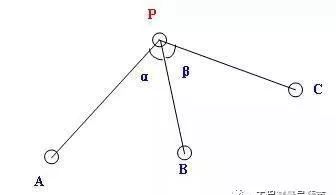

后方交会：在未知点 P 设站，测定至少两个夹角（即至少已知三点） 。

后方交会

六、 自由设站：类似后方交会与边长交会，在未知点测定角度和距离定位的方法，自由设站的数据处理一般需要多余观测，采用最小二乘法处理。
