为了满足国家节能降耗的要求，2000年以后新建的住宅工程均采用外墙外保温，主要工艺为粘贴聚苯板。而采用外墙外保温的工程往往是外墙渗漏的重灾区，一旦出现渗漏情况，维修难度相当大。
在维修过程中，拆除保温板材后发现，雨雪水通过保温板材间的缝隙侵入保温板材的粘贴层内，保温板材的粘贴工艺做法一般是聚合物砂浆粘贴，粘贴面积大于40%即可，实际施工中一般采用点粘。
这就造成了保温板材的粘贴层形成了一个由上至下相互串通的空间，雨雪水侵入后，可以由高至低四处流动，这部分侵入水很难排出或自然蒸发。遇到外墙上的薄弱点，势必渗漏进室内。

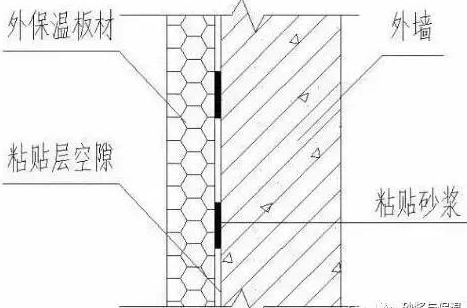

外墙保温粘贴层空隙示意图
通过对外墙渗漏原因的分析，外墙防渗漏的关键在于充分发挥外墙外保温做法的防水效果，尽量将雨雪水阻止在保温层外。而少量的雨雪水侵入进保温层后，聚集在保温板与外墙间的粘贴层空隙中，必须降低这部分渗水的流动性，等待自然蒸发。同时要通过技术措施减少外墙薄弱点，使得这部分渗水在蒸发的过程中不能侵入室内。

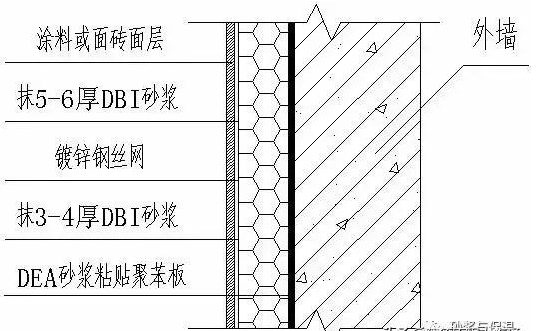

外墙外保温一般做法
充分发挥保温性能
剪力墙结构的高层住宅楼，其外墙外保温做法一般如上图所示。该作法中两道DBI抹面砂浆以及面层的涂料或面砖起到了整体防水的效果。
（1）外保温系统防水透气对防水功能的影响
①外墙外保温系统要有良好的防水性和透气性。
外墙外保温系统是由保温层和防护层组成（包含装饰系统），是附着在结构墙体表面垂直于地面的立面建筑组成系统，对于防水性而言，要求该系统能够抵御外界液态水的侵入。对于透气性而言要求室内外水蒸气分压力差导致的水蒸气迁徙能够正常进行。
要达到好的保温效果外墙外保温系统必须兼顾防水和透气两种材料性能。
②外保温系统吸水性和透气性能分析。
外墙外保温系统从内向外依次为：结构层保温层保温防护层装饰层等。较理想的系统构造设置在各种材料的透气性指标上，从内至外，材料的透气性要求越来越好，水蒸气就能够有一个顺畅的迁徙路线，不至于在墙体及保温装饰层内部形成冷凝水，同时从干燥过程来分析，也是有利于水蒸发后排出的。吸水率的指标上来分析，主要是阻止液态水的进入系统内部，面层材料相比内部材料而言，吸水率就要求比较低。
保温系统解决水蒸气冷凝问题要求整个系统的每一种材料的透气性指标能够相互匹配，越靠近外侧透气性能越好；对于防止液态水进入方面则更严格地要求面层装饰材料的防水性能。
（2）保证外墙外保温防水功能的主要措施
①逐层渐变、释放应力、防止裂缝是外保温防水的正确技术路线。
外保温防止裂缝的发生是外保温防水技术成功的基础。防止外保温裂缝的发生应考虑以下原则：
外保温的保温效果满足建筑物的全部结构处于同一温度环境的要求；外保温材料系统各构造层均应满足允许变形、诱导变形与限制变形相统一的原则；外保温测结构应满足柔性释放应力，各层弹性模量变化指标相匹配，外层的柔韧变形量大于内层的原则；均匀分散的软配筋（金属四角焊网应满足防锈性能，玻纤网布耐碱强度保留率）应满足寿命期的要求。
急剧变化的温差产生的热应力集中发生在外保温的外表面，解决外保温裂缝应遵循给温度应力、变形能量释放的原则。采用逐层渐变，柔性释放应力的抗裂技术可以有效地控制保温层表面裂缝的产生。逐层渐变柔性释放应力抗裂技术理念的构造设计要点是：
保温体系个相邻构造层性能、弹性模量变化指标相匹配、逐层渐变，抗裂砂浆应保证一定的柔韧性以便释放变形应力。同时，在抗裂防护层中采用钢丝网改变应力传递方向，防止各种变形应力集中发生的可能。涂料饰面时，理想的模式应为从抗裂砂浆层腻子层涂料层的柔韧变形性逐渐增大；面砖饰面时，应采用具有柔性的粘结胶和勾缝胶。
在外墙外保温技术应用中，采用放的抗裂原则，即采用柔性渐变、逐层释放应力的抗裂技术路线是外保温不产生裂缝、保证防水功能的正确方法。
②解决好外墙热桥问题。
热桥是指围护结构中包含金属、钢筋混凝土梁、柱、挑阳台、遮阳板、挑出线条等部位在室内外温差作用下，形成传热密集，内表面温度较低的部位。这些部位形成传热的桥梁，故称热桥。这些热桥部位通常被忽视而没做保温，其受温度影响而发生的变形量与做了外保温的墙体是不同的。经过一定时间的形变破坏，会造成这些未做保温的部位与做了外保温的墙体交接处产生破坏裂缝。解决热桥的根本途径是断桥处理，就是外保温层必须完整包覆所有外表面，使保温层闭合。比如，升出于屋面的女儿墙，应在正面，背面和顶面均设外保温层。
③粘贴层空腔的施工措施。

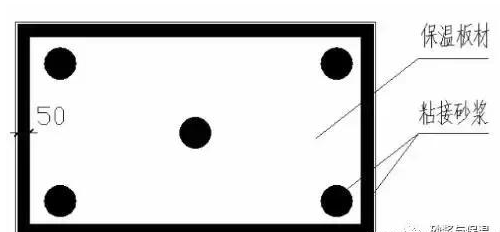

为防止雨雪水在进入保温层后，沿着粘贴层的空腔四处流动，在外保温板材粘贴施工时，必须采用点框粘贴法。在保温板的四边涂抹粘贴砂浆，宽度不小于5cm，距板材外边宽度不大于1cm，使得粘贴砂浆形成一个封闭的框，在框内再涂抹5个粘贴砂浆点。这样既保证了粘贴面积，又使得压实后的粘贴砂浆挤到板边，相邻板材之间没有空隙，阻断了渗水的路线。
