一、案例工程概况
案例：工程共拟建4栋高层住宅、6栋低层住宅带1层整体地下室及1栋1～2层配套建筑，总用地面积24379.00m2，总建筑面积为87722.44m2，地下室面积为15798.05㎡、地上建筑面积为71924.39㎡。
高层建筑采用人工挖孔桩基础，其他为天然基础。
二、测量特点及主要内容
1、测量特点
（1）在施测时，易受日照、风力等不利因素的影响。
（2）由于受到沉降、位移等影响，设置的测量点位可能会发生变化，会影响测量精度。
（3）施工现场交叉作业多会对测量有一定的干扰。
2、测量作业的主要内容
（1）基坑平面控制网的布设及高程引测。
（2）把设计总图上的建筑物基础桩位，按设计和施工的要求，准确地测设到拟建区地面上，为桩基础工程施工提供标志，作为按图施工、指导施工的依据。
（3）各栋楼桩位测量放样。
（4）是进行桩基础施工监测，本工作由检测单位随机抽取桩总数的30%对成孔深度、垂直度、桩径等参数进行检测。
三、测量施工准备

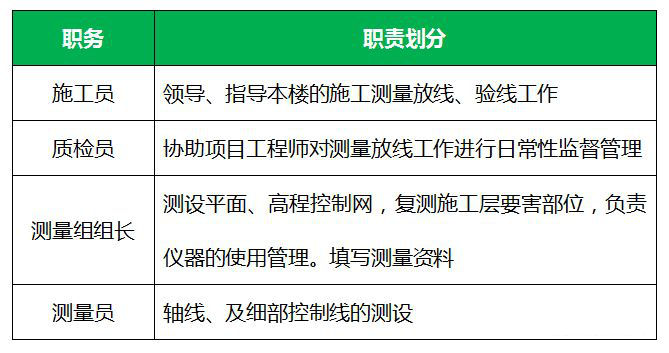

1、测量人员及其职责划分
测量放线工作是集体性技术工作，工作中各成员要团结协作，紧密配合施工，认真负责地完成工作，确保下道工序的顺利开展。

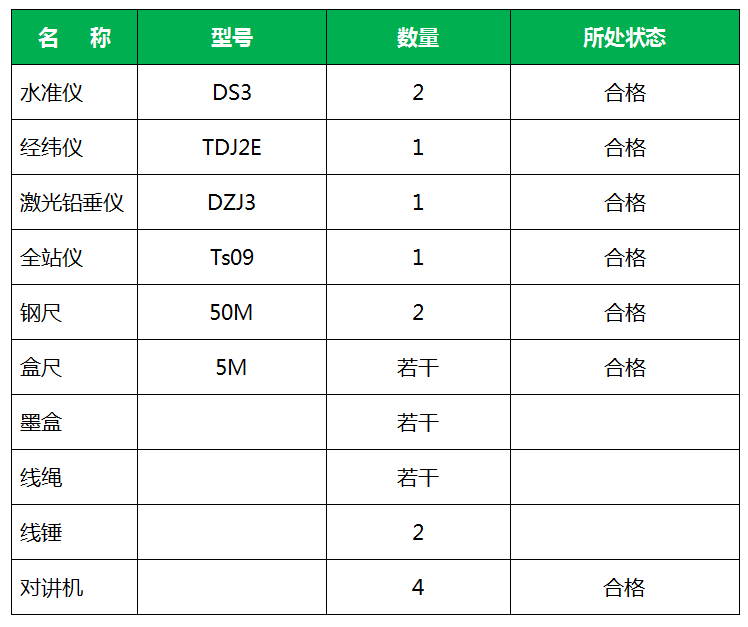

2、测量仪器配备
3、现场准备
案例工程现场平整完毕，具备三通一平条件，基层须处理干净。高程控制点由测绘院提供桩点和数据，引测现场设置。案例工程为测绘院给5个坐标点和5个高程点。
技术资料准备：
（1）资料准备：
城市规划部门测绘成果及桩点通知单；
工程勘察报告；
施工设计图纸及现场总平面图：
施工方案；
施工现场地上、地下障碍物资料；
（2）现场审核：
总图及施工平面图审核；
建设用地红线桩点及坐标与角度、距离是否对应。
建筑物定位依据及定位条件是否明确、合理；
首层0.000和改造后的自然地坪是否一致；
临设、设备的设置是否会影响到后续工程的施工；
（3）建筑施工图审核
建筑物各轴线的间距、夹角及几何关系；
建筑物的平、立剖面及节点大样图的轴线尺寸；
各层标高（相对标高）与总平面图中有关部分是否对应；
（4）结构施工图校核
校对轴线尺寸、层高、结构尺寸（如墙厚、柱断面、梁断面及跨度数量等）；
以轴线图为准，对比基础、非标准层及标准层之间的轴线关系；
对照建筑图，校对两者相关部位的轴线、尺寸、标高是否一致；
（5）设备施工图校核
对建筑结构施工图，校对有关设备的轴线、尺寸及标高是否对应；
校对设备基础、预留孔洞、预埋件位置、尺寸、标高是否与土建图一致；
四、场区平面控制网的布置
1、场区控制网布设原则及要求
（1）平面控制网应先从整体考虑，遵循先整体，后局部，高精度控制低精度的原则。
（2）控制点应选在通视良好、安全、易保护的地方。
（3）控制网点是工程施工过程中测量放线的依据，必须进行保护。
2、平面控制网的布设
据本工程的结构形式和特点，建立二级平面控制网来控制工程的整体施工。（控制网见附图）

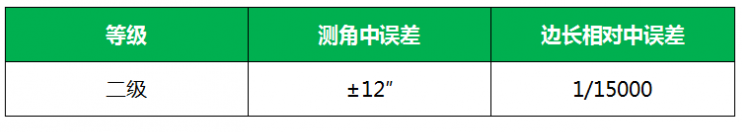

平面控制网的精度技术指标应符合下表的规定：
五、高程控制网的建立
为了控制桩顶标高，结合施工过程中交叉作业对标高控制的影响及现场地形条件，本工程采用由甲方提供的水准点标高数据采用双仪器高法向基坑东西侧各引测一个水准点，作为施工高程控制基准点。
六、具体施工细则

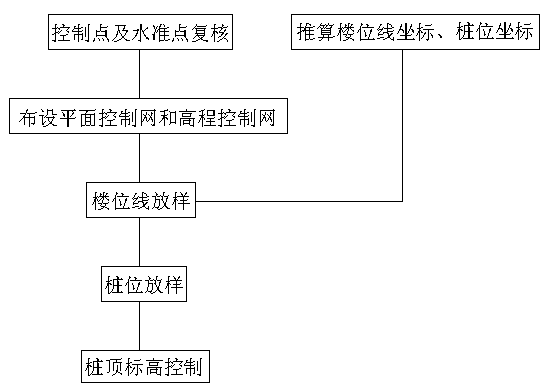

1、实施流程图
2、具体实施细则
1）桩基定位测量：
一般是根据建设单位提供的测量控制点，首先布设符合现场实际的平面控制网。然后根据推算的楼位线坐标测设建筑物位置，进行建筑物定位测量。测设建筑物楼位线的目的是起到检核的作用，最后再根据推算的桩位坐标来测设桩位。
桩位坐标推算依据是设计单位提供的桩位平面图。方法是在CAD成图软件上直接查询桩位坐标。应注意：由于设计单位提供的图纸比例尺是1：1000的，在查询前首先要对图纸比例尺进行缩放，把图纸缩小1000倍，将比例尺变成与实际一致的1：1的比例尺，然后根据图上提供的楼位线坐标，将图移动到与坐标相一致的准确的位置上，然后按编号顺序，用多段线依次连接各桩位中心，确保连接无误后，点查询，可得所有桩位的坐标数据。得到数据后，必须加强检查工作，经第二个人进行百分之一百的检查，确认无误后才能到现场测设。
需要注意的是：放线之前应编制桩位测量放线图。为了便于桩基础施工测量，在熟悉资料和施工工艺流程的基础上，在作业前需编制桩位测量放线图，为了避免桩位测设时的混乱，应根据桩位平面布置图对所有桩位进行统一编号，桩位编号由建筑物的西北角开始，从左到右，从上而下的顺序编号。
2）桩顶标高控制：
桩基础施工测量的高程应以建设单位提供的水准点作为基准进行引测。在高程引测前，应对原水准点高程进行检测，确认无误后才能使用，在基坑底设置水准点，其位置不受施工影响，便于使用和保存。高程测量按四等水准测量方法和要求进行，桩位点高程测量一般用普通水准仪施测。
3、现场放样
放样前，需要先将仪器放置到室外半小时左右，使其与大气温度相一致后，将仪器假设在控制点M2的位置上，设置测站后，后视控制点M3定向，反测M3坐标，误差在允许范围内时，定向成功，然后将桩位坐标输入到全站仪中，便可进行测量放样工作。输入时仔细认真，避免出错。
七、测量工作基本要求
1、技术要求
a、本项目两侧场地狭窄且本项目质量管理目标为确保合格，测量放线作为引导工程顺利进行的先导性工作应严格要求。
b、明确为工程服务，对按图施工和工程进度负责的工作目的。
c、遵守先整体，后局部的工作程序，根据场区平面控制网测设平面控制网。
d、必须严格审核测量起始依据的正确性，坚持测量作业与计算工作步步有校核的工作方法。
e、定位放线工作必须执行自检互检合格后上报主管部门验线的工作制度。
f、紧密配合施工，发扬团结协作，认真负责的工作作风。
2、精度要求
a、校核定位条件：校核红线桩允许误差角度为60、边长1/2500点位相对误差5cm，水准点不少于两个。用附和法校核，允许闭和差为10mmn（n为测站数）。
b、基础放线尺寸允许误差:20mm。
八、预防测量放线工作的质量和安全事故
1、质量事故的预防
a、图纸的全面阅读与审核；
b、学习有关规范；
c、对仪器工具进行检验；
d、制定作业方案，并使测量的每个人心中有数，通力合作；
e、认真仔细态度；
2、安全事故的预防
a、防止高处落物伤人或击坏仪器；
b、离开仪器时，必须有人看护；
c、注意仪器搬动和运输过程中的安全；
d、遵守安全操作规程，对有关工种交叉作业时，可能发生的安全问题，事先联系安排。
