一、变电站的组成及功能

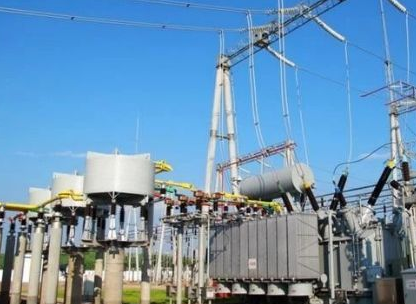

变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压，在电力系统中，变电站是输电和配电的集结点。
变电站主要组成为：馈电线（进线、出线）和母线，隔离开关（接地开关），断路器，电力变压器（主变），站用变，电压互感器TV（PT)、电流互感器TA(CT),避雷针等。
（1）变电站的主要设备

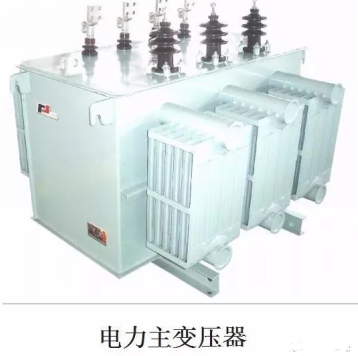

变电站起变换电压作用的设备是变压器，除此之外，变电站的设备还有开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。变电站的主要设备和连接方式，按其功能不同而有差异。
（2）变电站的功能
变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来，其功能是接受电能、变换电压、分配电能。（树上鸟教育电气设计培训课程网课）
二、开闭所的概述及其应用
（1）开闭所的概述
随着负荷密度的增加，城市高压变配电所的数量也随之增多，而变电所的中压馈电数量由于路径条件而受到限制，因而影响了变电站的输出容量，为解决这个问题，在城市负荷密集区推行卫星网络，即在城市变电所中压配电馈线设置开闭所，开闭所根据负荷密集程度设置，电源分别来自变电所的两台主变压器，采用单母线分段接线方式，开闭所每段母线可以有10~20路馈线，从而满足部分一、二级负荷的供电。
（2）开闭所的功能特征
开闭所是将高压或中压电力分别向周围的几个用电单位供电的电力设施，位于电力系统中变电站的下一级。高压电网中称为开关站。中压电网中的开闭所一般用于10/20kV电力的接受与分配，其特征是电源进线侧和出线侧的电压相同。

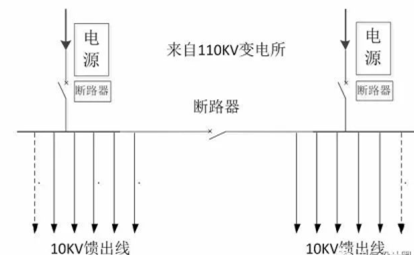

（3）中压开闭所的主接线方式示意图
（4）开闭所的选址开闭所的位置由供电部门和城市规划主管部门共同进行选址，并确定进出线路路径或电缆通道，开闭所应沿市政道路布置（距道路红线距离不大于50米）、设置在用电中心负荷区。对于成片开发的建设地块，在解决该地块供配电设施的前提下，达到10万平米建筑面积或5万平米用地面积，需另设一座公用开闭所，对于开发地块相对分散，达不到前述标准的地块，由规划部门和供电部门依据中低压配电规划及地块功能、负荷分布确定是否布设。（树上鸟教育电气设计培训课程网课）
（5）开闭所负荷容量的选择
开闭所的负荷容量应根据配电网的规划、用户及负荷增长的需要、电网结构等因素进行选择，并留有适当余量以备后续扩容的需要。10KV开闭所接入后的配电变压器总容量一般控制在10000~15000KVA之间，总容量大于5000KVA的大用户，宜从10KV的主干电缆直接接入或采用10KV专线供电。
（6）开闭所的适用范围
开闭所作为变电站的延伸，其产权归属于供电部门，没有电费计量装置，适用于用电负荷相对集中，用户产权相互独立的场合。例如：某一项目中，用电产权彼此独立，而用电负荷点较多，故此分别设置D3、CRO两座开闭所。

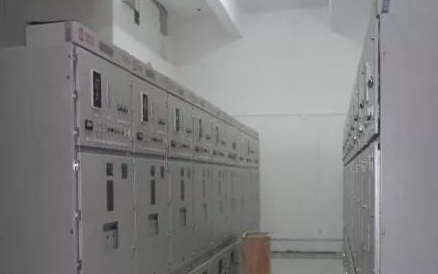

三、中心配电房的概述及其应用
中心配电房位于变电站或开闭所的下一级，在配电网中起到电源支撑、分配的作用，它能够合理的解决变电站或开闭所出线分散和出线线路过长的问题。
中心配电房的组成结构：
设立中心配电房方便了园区用电的集中管理、供电负荷容量的分配也得到了很大的优化。
四、配电房的组成及其功能

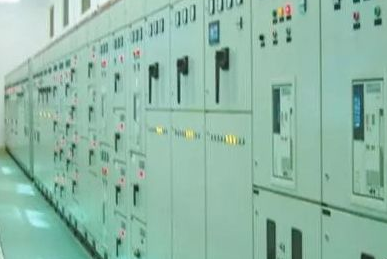

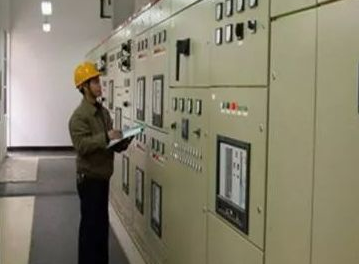

（1）配电房的组成
配电房是高、低压成套装置集中控制，接受和分配电能的场所。配电房内的主要设备有低压配电柜，配电柜分成进线柜、计量柜、联络柜、出线柜、电容柜等。主要由空气开关、计量、指导仪表、保护装置、电力电容器、接触器等组成。
（2）配电房在供电系统中的主要功能
①转换电压等级；②调整功率因数；③分配电能；④计量用户用电量。

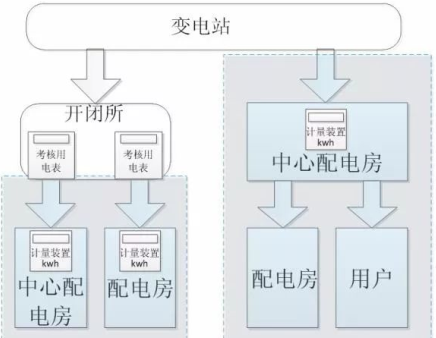

五、配电系统各组成部分之间的关系
注：产权分界点，虚线范围内为用户单位，范围外为供电单位。
