像许多初进设计院工作的年轻员工常常需要累积多年，甚至在走过很多弯路后才能熟悉建筑施工图的设计与绘制。
其实绘制施工图并非无章可循，初学时只要掌握正确的观念并养成良好的绘图习惯，在此基础上多加练习，就能够快速领悟其中的要领，进一步开发并累积各种绘图技巧，便可以达到事半功倍的效果 。
今天为大家带来的就是门窗表、门窗大样的设计和绘制的学习。这部分内容是设计院的入门级工作，相信对于设计小白来说，有很大帮助！
01、参阅图集

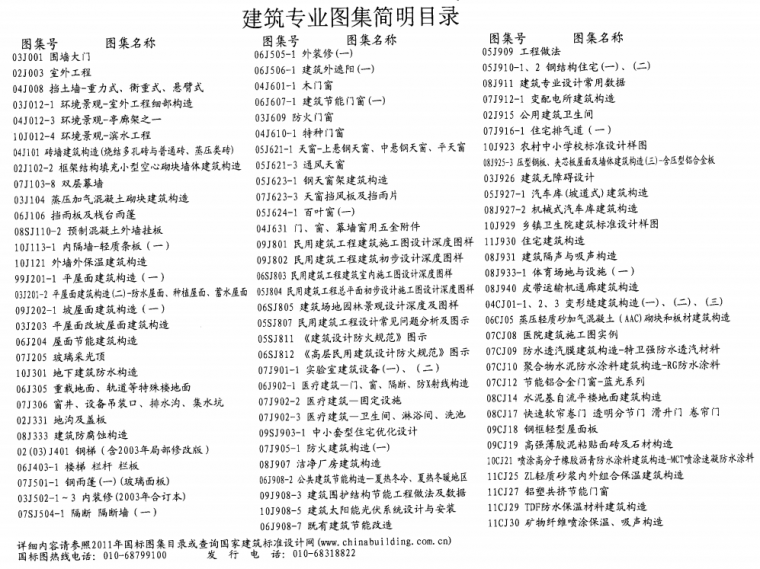

首先我们在进行门窗编号的编制和门窗大样的设计过程中需要去参照一些相关图集。
要根据门窗特性，比如说你选用的是木门窗或是防火门窗等，你就需要查阅相对应的图集内容。图集中会有选用设计材料的相关规定以及它的适用范围。
02、门窗编号的编制方法
下面我们来一起学习一下门窗编号的编制方法：
1、常用门窗类别编号
常用门类别编号，有以下4种情况：
按材料分：例如：木门-M;塑料门-SM;铝合金门-LM
（规律：中文名拼音首字母）
按功能形式分：例如：卷帘门-JM；防盗门-FDM;防火门-FM甲（乙、丙）
防火隔声门-FGM甲（乙、丙）；防火卷帘门-FJM；门联窗-MLC
按开启方式：平开门-PM；推拉门-TM
人防门：依据《防空地下室建筑设计》或者《人防工程防护设备选用图集》
常用窗类别编号，原则其实与门的规则是类似的：
按材料分：例如木窗-MC;钢窗-GC;铝合金窗-LC;木百叶窗-MBC；铝合金百叶窗-LBC;塑料窗-SC；
按功能形式分：例如防火窗-FC甲（乙、丙）;隔声窗-GSC；全玻框窗-QBC；幕墙：MQ；玻璃隔断-GD
按开启方式：例如固定窗-GDC；平开窗-PC；推拉窗-TC；滑撑窗-HTC
2、门窗编号方法
现在我们来通过一个具体的例子，来讲解门窗的编号方法，一共有两种：
第一种就是我们刚才所说的类别代号+n（数字）：如LC-1、LC-2并不体现门窗洞口尺寸，洞口尺寸将在门窗表中注明，并且备注上采用标准图、型号及功能。
那么这种标注方法的优点呢，是比较清晰，但是呢，在平面图纸上就没法直观读出门窗洞口的尺寸。

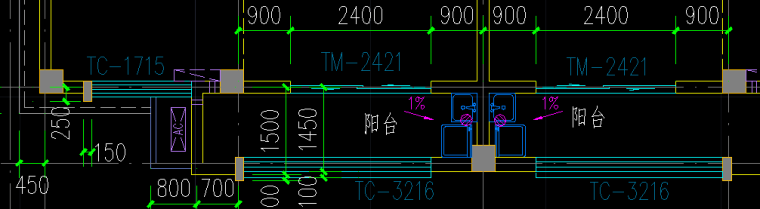

另外一种编号方法就是类别代号+洞口宽高的缩写及代号，比如说举个例子：
这个窗户的宽度是1700，高度是1500，同时窗户的开启形式是推拉窗，所以说它的编号就是TC-1715，那么其他相关信息包括图集编号及备注需要在门窗表上补足。
这种编制方法我们可以很直观的在平面图中可看出洞口尺寸，但是呢，它的字数会比较多，我们要注意排版和文字遮挡等问题。从施工图看图简便的角度来说，选择这种方法的几率较多。
03、门窗表的统计方法
接下来我们来学习一下，门窗表的统计方法，首先我们需要先来了解，门窗表的格式是什么样式的：

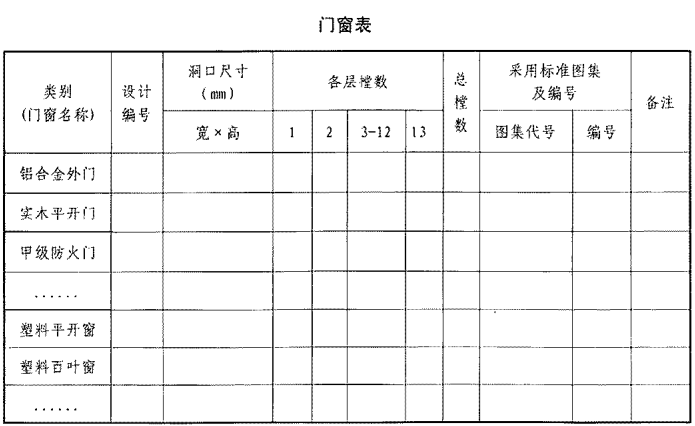

1、门窗表格式
2、我们要额外注意一下门窗类别编排顺序，也有相应的逻辑：
首先是由外到内：
外门、外窗、外门联窗内门、内门联窗内窗、内玻璃隔断
还要注意人防门窗单独列表或者是以一个模块单独列在表格下部，这里表中的每一个类型都是一个单独需要表示的部分。
