市政管道开挖沟槽法施工工艺

测量放线沟槽开挖基础（垫层）敷设下管管道接口（排水有的有复杂的基础）检查井浇筑（砌筑）功能性试验（闭水试验、压力试验）回填。

施工排水

市政管道开槽施工时，经常遇到地下水，土层内的水分主要以水汽、结合水、自由水三种状态存在，结合水没有出水性，自由水对市政管道开槽施工起主要影响作用。当沟槽开挖后自由水在水力坡降的作用下，从沟槽侧壁和沟槽底部渗入沟槽内，使施工条件恶化，严重时，会使沟槽侧壁土体坍落，地基土承载力下降，从而影响沟槽内的施工。因此,在管道开槽施工时必须做好施工排（降）水工作。市政管道开槽施工中的排水主要指排除影响施工的地下水，同时也包括排除流入沟槽内的地表水和雨水。

施工排水有明沟排水和人工降低地下水位两种方法。

不论采用哪种方法，都应将地下水位降到槽底以下一定深度，以改善槽底的施工条件；稳定边坡；稳定槽底；防止地基土承载力下降；为市政管道的开槽施工创造有利条件。

明沟排水通常是当沟槽开挖到接近地下水位时，修建集水井并安装排水泵，然后继续开挖沟槽至地下水位后，先在沟槽中心线处开挖排水沟，使地下水不断渗入排水沟后，再开挖排水沟两侧土。如此一层一层地反复下挖，地下水便不断地由排水沟流至集水井，当挖深接近槽底设计标高时，将排水沟移置在槽底两侧或一侧。

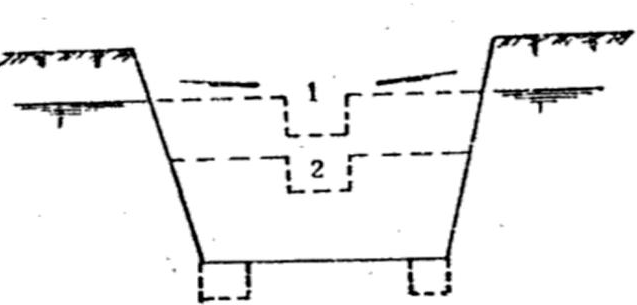

排水沟开挖示意图

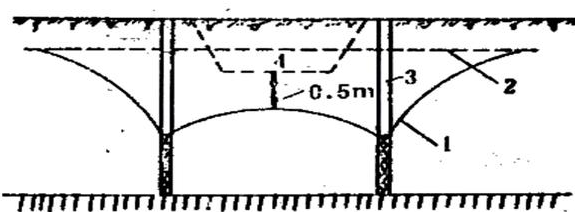

人工降低地下水位是在含水层中布设井点进行抽水，地下水位下降后形成降落漏斗。如果槽底标高位于降落漏斗以上，就基本消除了地下水对施工的影响。地下水位是在沟槽开挖前人为预先降落的,并维持到沟槽土方回填，因此这种方法称为人工降低地下水位。

1、抽水时水位2、原地下水位3、井点管4、沟槽

人工降低地下水位一般有轻型井点、喷射井点、电渗井点、管井井点、深井井点等方法。

沟槽开挖

沟槽降水进行一段时间，水位降落达到一定深度，为沟槽开挖创造了一定的便利条件后，即可进行沟槽的开挖工作。

沟槽断面形式的选择

常用的沟槽断面形式有直槽、梯形槽、混合槽和联合槽4种。

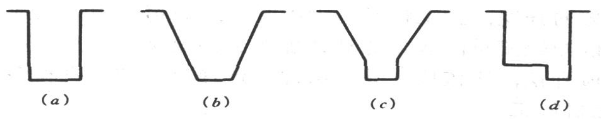

沟槽断面形式(a)直槽；(b)梯形槽；(c)混合槽；(d )联合槽

合理地选择沟槽断面形式，可以为市政管道施工创造良好的作业条件，在保证工程质量和施工安全的前提下，减少土方开挖量，降低工程造价，加快施工速度。

选择沟槽断面形式，应综合考虑土的种类、地下水情况、管道断面尺寸、管道埋深，施工方法和施工现场环境等因素，结合具体条件确定。

沟槽尺寸确定

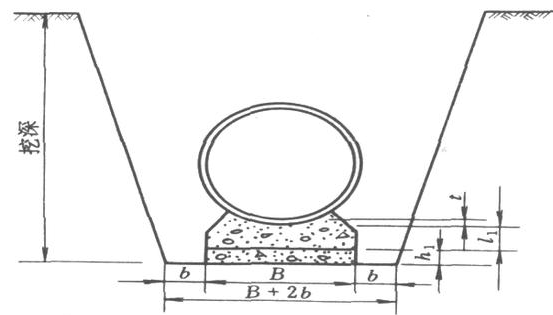

B-管道基础宽度；b-工作宽度；t-管壁厚度； l1-管座厚度；h1-基础厚度

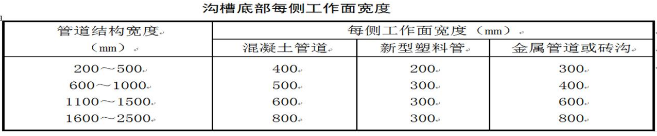

每侧工作面宽度b决定于管道断而尺寸和施工方法，一般不大于0.8m，可按下表确定。

沟槽土方开挖

（一）沟槽放线

沟槽开挖前，应建立临时水准点并加以核对、测设管道中心线、沟槽边线及附属构筑物位置。临时水准点一般设在固定建筑物上，且不受施工影响，并妥善保护，使用前要校测。沟槽边线测设好后，用白灰放线，以作为开槽的依据。根据测设的中心线，在沟槽两端埋设固定的中线桩，以作为控制管道平面位置的依据。

（二）沟槽开挖

1.土方开挖的一般原则

沟槽开挖时应遵循下列原则：

（1）开挖前应认真解读施工图，合理确定沟槽断面形式，了解土质、地下水位等施工现场环境，结合现场的水文、地质条件，合理确定开挖顺序；

（2）为保证沟槽槽壁稳定和便于排管，挖出的土应堆置在沟槽一侧，堆土坡脚距沟槽上口边缘的距离应不小于0.8m,堆土高度不应超过1.5m；

（3）土方开挖不得超挖，以减小对地基土的扰动。采用机械挖土时，可在槽底设计标高以上预留200mm土层不挖，待人工清理。即使采用人工挖土也不得超挖。如果挖好后不能及时进行下一工序时，可在槽底标高以上留150mm的土层不挖，待下一工序开始前再挖除。

（4）采用机械开挖沟槽时，应由专人负责掌握挖槽断面尺寸和标高。施工机械离沟槽上口边缘应有一定的安全距离。

（5）软土、膨胀土地区开挖土方或进入季节性施工时，应遵照有关规定。

2.开挖方法

土方开挖分为人工开挖和机械开挖两种方法。为了加快施工速度，提高劳动生产率，凡是具备机械开挖条件的现场，均应采用机械开挖。

沟槽机械开挖常用的施工机械有单斗挖土机、多斗挖土机和液压挖掘装载机。

（三）开挖质量要求

1)严禁扰动槽底土壤，如发生超挖，严禁用土回填；

2)槽壁平整，边坡符合设计要求；

3)槽底不得受水浸泡或受冻；

沟槽支撑

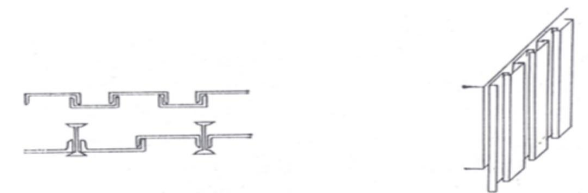

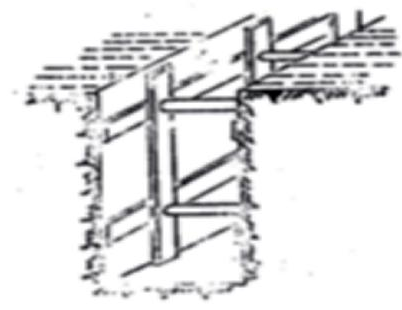

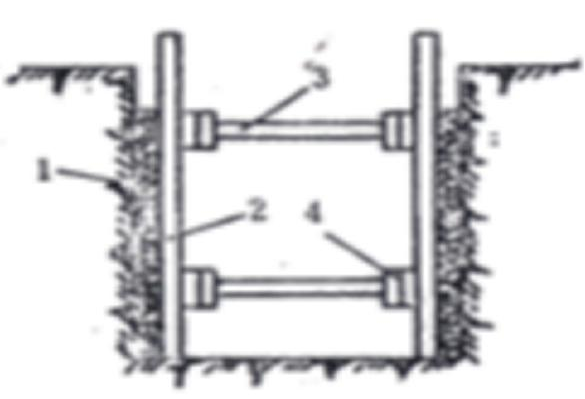

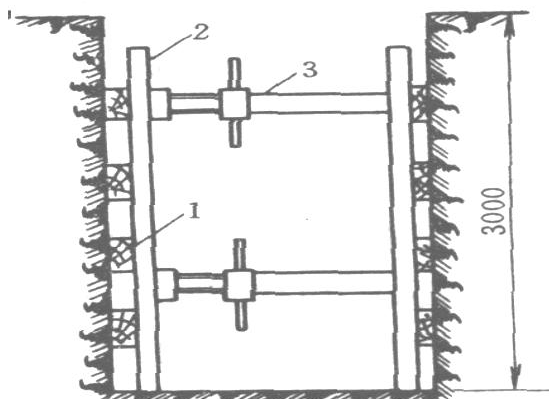

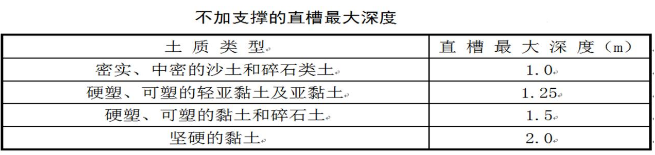

支撑是由木材或钢材做成的一种防止沟槽土壁坍塌临时性挡土结构。支撑的荷载是原土和地面上的荷载所产生的侧土压力。支撑加设与否应根据土质、地下水情况、槽深、槽宽、开挖方法、排水方法、地面荷载等因素确定。一般情况下，当沟槽土质较差、深度较大而又挖成直槽时；或高地下水位砂性土质并采用明沟排水措施时，均应支设支撑。当沟槽土质均匀并且地下水位低于管底设计标高时，直槽不加支撑的深度不宜超过下表的规定。
