该用什么构件定义？
套什么定额？
是很多同学不清楚的地方，也有一些是有争议的地方，今天就来讲讲这个问题。
图1

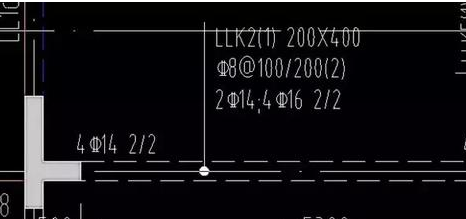

图纸如图1所示，LLK看名称好像连梁，因为一般出现在高层的剪力墙的结构中，应该是连梁；
但是做的时候，发现它是有原位标注的，和框架梁一样，名称中也带K，似乎又是框架梁。
这种标注的其实应该叫做：框架连梁（LLK）。
一、认识框架连梁
很多同学又分不明白了，还是没有搞清楚到底是连梁，还是框架梁呀？

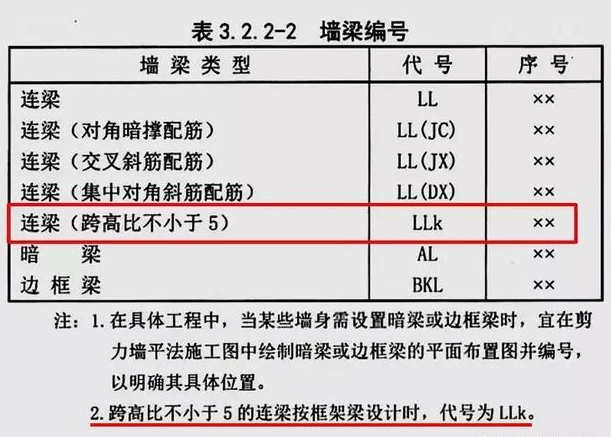

这个其实在11G-101图集以前，很多预算员没有找到依据，有的预算员按连梁做，有的按框架梁做，到了16G101图集终于对框架连梁进行了补充，如图2所示。
图2
框架连梁在16G-101-1中的P15页，剪力墙注写规则中有要求：（跨高比不小于5的）连梁，标注为LLK，连梁设计为框架梁。

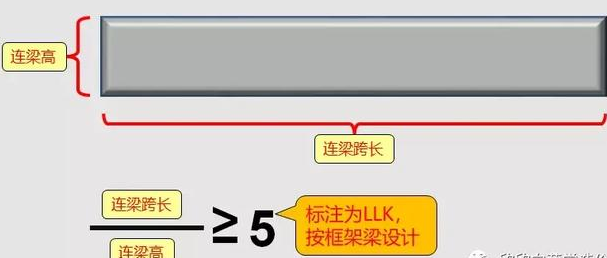

跨高比，既是连梁的长度和高度的比值，如图3所示。
图3
这样就明白了，按照16G图集的解释，LLK仍然是连梁，设计是按框架梁来设计标注的。
二、为什么按框架梁设计？

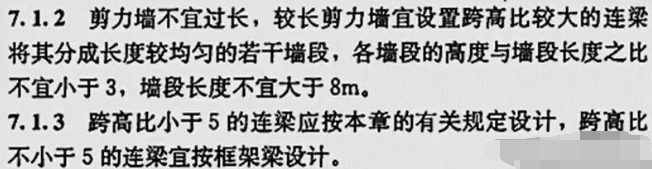

其实看到约束条件，跨高比5就可以明白，这样设计其实是因为结构受力设计的需求。在JGJ3-2010 《高层建筑混凝土结构技术规程》 P77，也有说明
图4
当两墙之间水平距离较长时，中间的梁除了受到水平荷载下产生的弯矩和剪力，还有竖向荷载下的弯矩对连梁的影响就加大，这时就需要设置跨高比大的连梁。
这样两侧墙体的整体作用就小，这里的连梁会将上部荷载传递到两侧墙上，梁的受力类似剪肢梁，因此按框架梁来设计。
三、框架连梁的钢筋构造

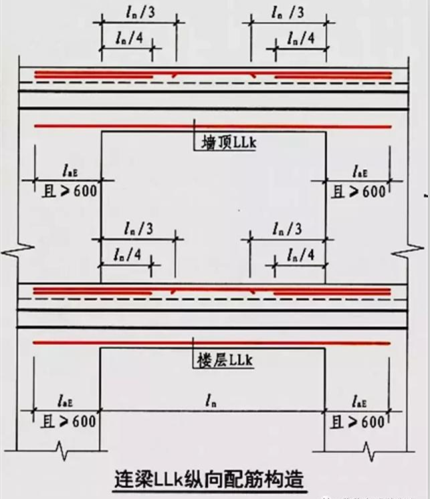

框架连梁的纵筋构造如图5所示，锚入剪力墙LaE且大于等于600，支座负筋第一排1/3净跨长，第二排1/4净跨长。（与框架梁设计要求一致）
图5

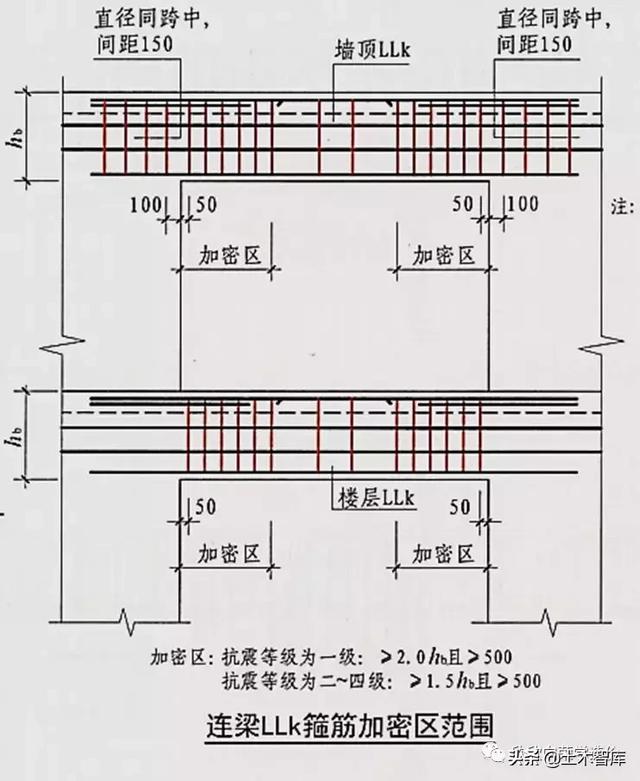

框架连梁的箍筋构造如图6所示。
当抗震等级为一级：2倍梁高，且500
当抗震等级为二到四级：1.5倍梁高，且500
（与框架梁一致）
顶层连梁箍筋范围包括墙内锚固，起步为100，间距150，直径同跨中。
（按普通连梁，顶层构造执行）
图6

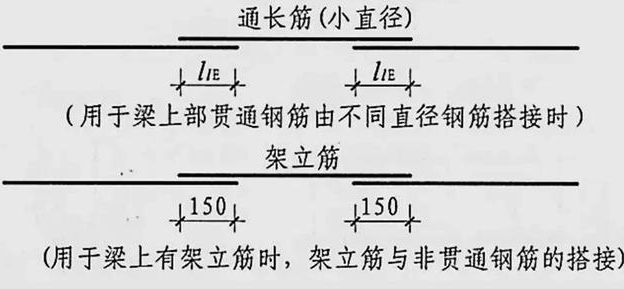

框架连梁的搭接情况如图7所示。
不同直径搭接：Lle
架立筋搭接：150
（与框架梁一致）
图7
四、软件如何定义
框架连梁在定义上，很多人习惯拿框架梁定义，这样其实是不准确的。理由有几个：
1、虽然框架连梁设计上是按照框架梁，有原位标注。但在剪力墙结构中，仍然算为连梁，用框架梁定义，那么连梁的混凝土标号，保护层和锚固的计算方法等按框架梁算，与框架梁混淆，会有误差。
2、从结构可以看到，顶层连梁的箍筋在墙里有加密措施，框架梁做不了。
3、如果有些连梁有对角斜筋，框架梁定义也是没有办法做的。

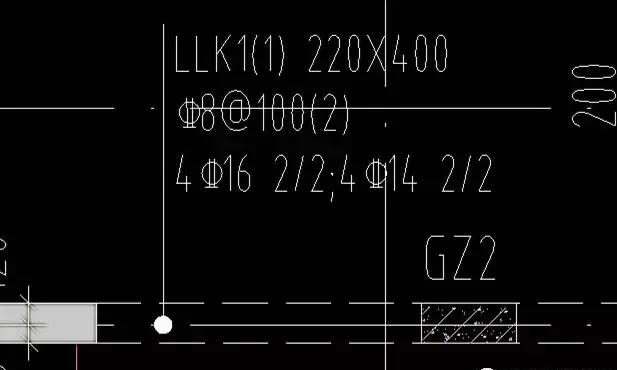

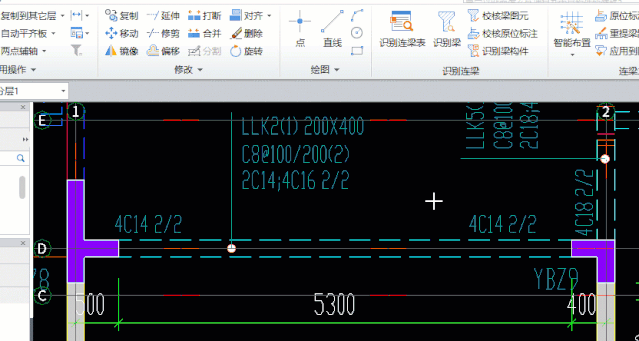

我们看一下用连梁如何定义，图纸如图8所示。
图8

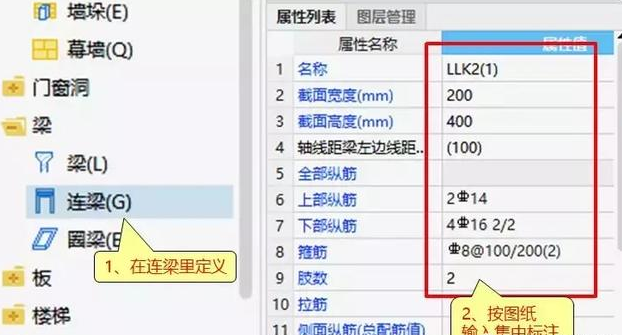

属性定义，首先在把集中标注信息输入到属性里，如图9所示。
图9
然后用直线绘制连梁，在暗柱边开始绘制就可以，如图10所示
图10
框架连梁是有支座负筋的，绘制完成后，需要输入原位标注的支座负筋，如图11所示。
图11
可以看到在输入完原位标注信息后，连梁由深绿色边成了框架梁的浅绿色，绘制完成。
识别连梁
现在软件也可以采用识别的方法，如图12所示。
图12
五、注意事项
1、修改顶层连梁

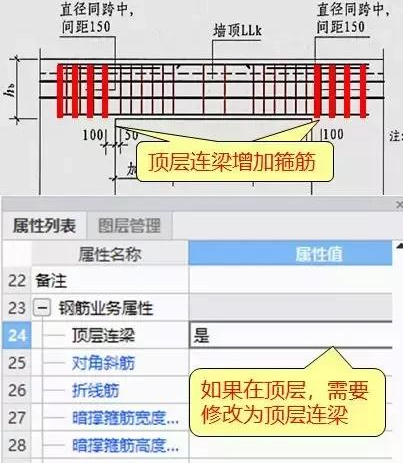

根据前面的讲的框架连梁构造，在顶层需要加设箍筋的，如图13所示。
图13

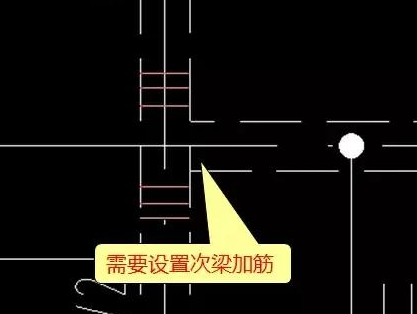

2、次梁加筋设置
框架连梁是连梁里做的，软件中连梁构件是没有设置次梁加筋的选项，只能在原为标注里加。
图14

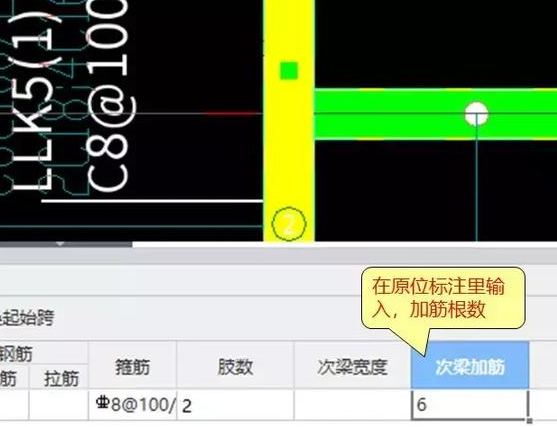

在原位标注里，增设次梁加筋，如图15所示。
图15
很多同学，发现在原为标注里输入的附加箍筋，在软件中是不显示的，或者不确定是否计算了，可以点击编辑钢筋，在计算式中查看，如图16所示。
图16
可以看到箍筋计算式后面有+6说明，即使软件不显示，输入的箍筋，最后还是计算上的。
3、框架连梁套定额
前面明白了框架连梁的定义，套定额也就很简单了，框架连梁是，连梁太长后按框架梁配筋设计处理，实际构件属性不变的，还是连梁，应该套取直行墙的子目。
今天讲了框架连梁，是高层剪力墙结构中跨高比5的连梁，配筋按框架梁设计，在软件中用连梁定义，应该套取直行墙的定额子目，希望对大家有所帮助。
