五大部位支模技术要点总结

柱column

最常用的木模在立柱模板外侧布置时,应每隔500~1000mm加装柱箍,可用两侧面木枋加拉条螺栓固定。若采用钢模时,矩形柱四角采用连接角模或阳角模,圆形柱用弧形钢模板按设计尺寸拼接,上下左右均用U形卡连接,柱顶与主、次梁交接处,且尺寸应严格按照施工图进行。

支护矩形柱模板时,先在柱底设小方盘定位;圆柱则使用圆盘,注意需预留清扫口孔洞,清理结束封闭。应注意高度2m以上的柱,应在距底部900~1500mm范围内预留混凝土振动器插入窗口。

通排柱模板,应先支两端柱模板,校正固定准确后,拉通长线检查校正中间各柱模板。

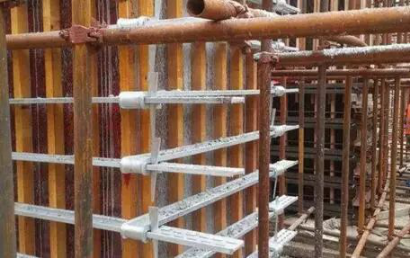

▲柱支模现场

梁beam

支模前按图要求定出梁的纵横轴线及标高,有柱联接的梁,其梁底与柱顶标高应该相互衔接。对跨度不小于4m的现浇钢筋混凝土粱、板等部位模板应按设计要求起拱,当设计无具体要求时,起拱高度宜为跨度的1~3。

梁底支柱间距离地面500mm左右需设1道拉杆,以上每2m设1道,钢管支柱底设垫板,木支柱底应垫木楔子吃紧。

当梁底距地面高度不小于6m时,宜搭设排架或钢管满堂脚手架支撑。若用桁架支撑,需经过技术员设计。梁底有混凝土柱时,桁架应通过预埋钢托座设于柱上。钢桁架可预先制作好,用吊机安装,拆模可考虑在梁底预埋吊钩,固定挂住电(手)动葫芦吊住桁架下放。

▲梁支模现场

板floor

不同支模方法应注意不同的施工要点。若采用定型模板支铺模扳时,应按其定型规格距离铺设搁栅;空隙不足一块定型模板时,应使用镶板。若采用桁架支模时,通过计算荷载确定桁架间距,桁架上弦放置小方木或钢管作为搁栅,在调整标高正确后固定牢。桁架之间设纵向连接,保持桁架垂直。板缝之间可使用油毛毡铺贴。

▲楼板支模现场

墙wall

墙体模板支模顺序一般按先支一侧模板,钢筋(含埋设件)安装结束,清理干净后再支另一侧模板的顺序进行。

正确支模后,应在顶部用线垂吊直,拉线找平并确认混凝土浇筑标高。为保证墙体厚度,应在墙板内部两侧模板间加粗钢筋撑头固定,防水混凝土墙还应加有止水板的撑头或采用临时撑头。

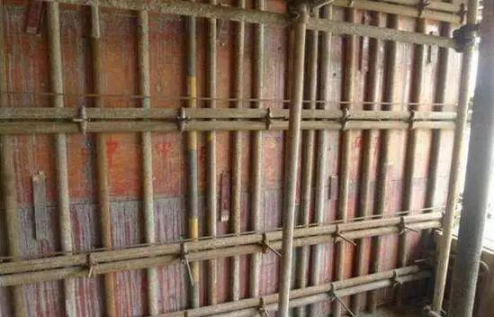

▲墙支模现场

楼梯stairway

楼梯支模前,应根据实际层高放样,确保梯步高度均匀一致。支模顺序可按先支平台梁及基础模扳,再支斜梁或楼梯底模板,最后支楼梯外帮侧板的顺序进行。

当楼梯宽度大于1500mm时,应在踏步中间的上面加设反扶梯基,上端与平台梁外侧板固定,下端与基础外侧板固定撑牢。

▲楼梯支模现场
