第一节 安装工程常用图例
通过本节的学习,您将:
了解安装工程常用图例;
(一)机械设备安装工程
图1.机械设备安装类常用图例
说明:
1.机床一般在图纸里进行标号,然后在图纸下面列出机床设备表。
2.风机和泵是由三角形的底部至顶点方向流动。
(二)电气设备安装工程

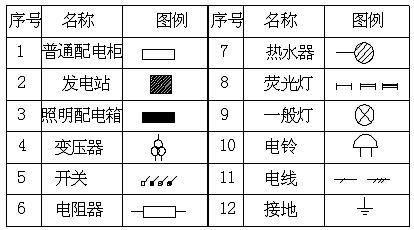

图2.电气设备安装类常见图例
说明:
1.有些图例不是一种,像变压器,开关,灯等,由于篇幅问题不全列举,可以参考相关书籍。
2.荧光灯不同的线数代表不同的灯管根数,电线也是代表导线根数。
3.电气类的图例符号很多,从事这个专业的可以专门学习一下。
(三)热力设备和静置设备安装工程

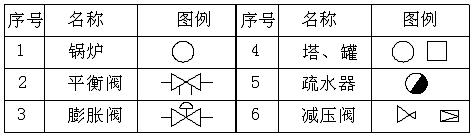

图3.热力设备和静置设备类常见图例
(四)工业管道工程
图4.工业管道类常见图例
说明:有些图例利用字母表示管道类型,有些利用线性表示,如给水管和排水管,还可以有热水(R),污水(W),雨水(Y),空调供水(KG),空调回水(KH)等不再一一列举。
(五)消防工程
图5.消防类常用图例
说明:
1.喷洒头,图上所列上面为闭式,下面为开式。
2.报警阀画的是系统图表现形式。
3.室内消防栓前面是平面图表现形式,后面是系统图表现形式。
(六)给排水、采暖、燃气工程
图6.给排水、采暖、燃气类常用图例
(七)通风空调工程

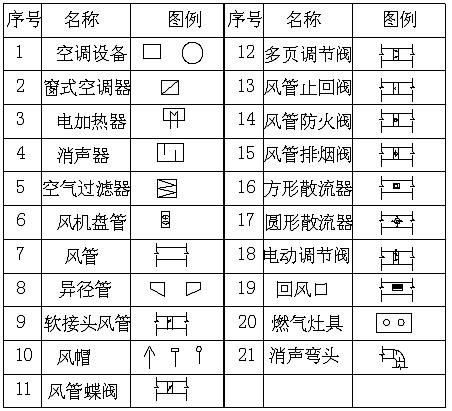

图7.通风空调常用图例
说明:
1.图中1空调设备左侧适用于不带转动部分的设备,右侧适用于带转动部分的设备。
2.风机盘管的符号,现在很多设计院都是在上面进行标注,如FP-51WA等。
3.风管仅表示平面图,根据风管截面的不同有圆形风管和矩形风管。
4.图中14风管防火阀,通常表示的70℃常开防火阀,旋转90℃即为常闭。
5.图中15风管排烟阀,通常表示的280℃常闭排烟阀,同样旋转90℃即为常开。
(八)自动化控制仪表安装工程

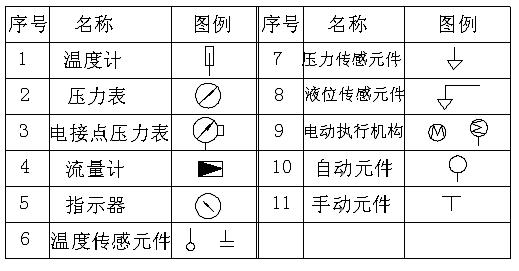

图8.自动化控制仪表类常用图例
以上按专业分类简单的介绍一下安装类常用图例,是更深入了解安装工程的基础,只有熟悉图例的情况下才能看懂图,再进一步计算工程量,进行工程计价。特别对于初步接触安装工程造价的人员更应深入理解、领会。由于篇幅所限,本节只是就常用的个别图例进行列举,随着对安装工程掌握的加深,大家可以从各种设计图纸上认识更多的图例。
