一、接闪器安装工程量计算
避雷针安装按在平屋顶上、在墙上、在构筑物上、在烟囱上及在金属容器上等划分定额。
1、 定额单位
（1） 平屋顶上、墙上、烟囱上避雷针安装以根或组计量。
（2） 独立避雷针安装以基计量，长度、高度、数量均按设计规定。
（3） 避雷针加工制作，以根为计量单位。
（4） 避雷针拉线安装，以三根为一组，以组计量。
2、 避雷网安装
（1） 避雷网敷设按沿折板支架敷设和沿混凝土块敷设，工程量以m计量。
工程量计算式如下：
避雷网长度＝按图示尺寸计算的长度(1+3．9％)
式中：3.9％为避雷网转弯、避绕障碍物、搭接头等所占长度附加值。
（2） 混凝土块制作，以块计量，按支持卡子的数量考虑，一般每米1个，拐弯处每半米1个
（3） 均压环安装，以m计量
单独用扁钢、圆钢作均压环时，工程量以设计需要作均压接地的圈梁的中心线长度按延长米计算，执行均压环敷设项目。
利用建筑物圈梁内主筋作均压环时，工程量以设计需要作均压接地的圈梁中心线长度，按延长米计算，定额按两根主筋考虑，超过两根主筋时，可按比例调整。
（4） 柱子主筋与圈梁焊接，以处计量
柱子主筋与圈梁连接的处数按设计规定计算。每处按两根主筋与两根圈梁钢筋分别焊接连接考虑。如果焊接主筋和圈梁钢筋超过两根时，可按比例调整。
建筑物防雷接地组线
1一避雷针；2--避雷网；3一均压环；4一引下线；5一引下线卡子：6--断接卡子；
7一引下线保护管；8一接地母线；9－接地极
二、引下线安装工程量计算
避雷引下线是从接闪器到断接卡子的部分，其定额划分有：沿建筑物、沿构筑物引下；利用建（构）筑物结构主筋引下；利用金属构件引下等。
1、 引下线安装，按施工图建筑物高度计算，以延长米计量，定额包括支持卡子的制作与埋设。
其引下线工程量按下式计算：
引下线长度＝按图示尺寸计算的长度(1+3．9％)
2、 利用建(构)筑物结构主筋作引下线安装：按下列方法计算工程量。
用柱内主筋作引下线时，定额按焊按两根主筋考虑，以m计量，超过两根主筋时可按比例调整。
3、 断接卡子制作、安装，按套计量。按设计规定装设的断接卡子数量计算。接地检查井内的断接卡子安装按每井一套计算。
三、接地体装置安装工程量计算
接地装置有接地母线、接地极组成，目前建筑物接地极利用建筑物基础内的钢筋作接地极，接地母线是从断接卡子处引出钢筋或扁钢预留，备用补打接地极用。
1、 接地母线安装，一般以断接卡子所在高度为母线的计算起点，算至接地极处。接地母线材料用镀锌圆钢、镀锌扁钢或铜绞线，以延长米计量。
其工程量计算如下：
接地母线长度＝按图示尺寸计算的长度(1+3．9％)
2、 接地极安装
（1） 单独接地极制作、安装，以根为计量，按施工图图示数量计算。
（2） 利用基础钢筋做接地极，以m2为计量单位，按基础尺寸计算工程量，引下线通过断接卡子后和基础钢筋焊接。
四、接地跨接线工程量计算
接地跨接是接地母线、引下线、接地极等遇有障碍时，需跨越而相连的接头线称为跨接。接地跨接以处为计量单位。
接地跨接线安装定额包括接地跨接线、构架接地、钢铝窗接地三项内容。

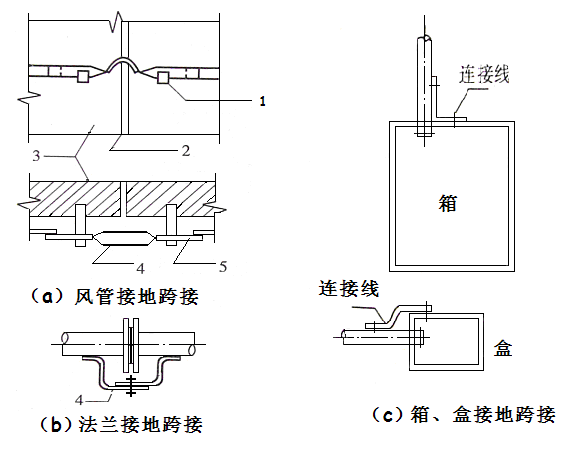

1、接地跨接一般出现在建筑物伸缩缝、沉降缝处，吊车钢轨作为接地线时的轨与轨联接处，为防静电管道法兰盘连接处，通风管道法兰盘连接处等，如下图（a）、（b）
2、按规程规定凡需作接地跨接线的工程，每跨接一次按一处计算，户外配电装置构架均需接地，每副构架按一处计算。
3、钢、铝窗接地以处为计量单位(高层建筑六层以上的金属窗设计一般要求接地)，按设计规定接地的金属窗数进行计算。（玻璃幕墙）
4、其它专业的金属管道要求在入户时进行接地的，按管道的根数进行计算。
5、金属线管通过箱、盘、柜、盒等焊接的连接线，线管与线管连接管箍处的连接线，定额已包括其安装工作，不得再算跨接。如下图（c）
1一接地母线卡子；2一伸缩(沉降)缝；3一墙体；4一跨接线；5一接地母线
五、其它问题
1、 高层建筑物屋顶的防雷接地装置应执行避雷网安装项目，电缆支架的接地线安装应执行户内接地母线敷设项目。
2、 接地装置调试
（1） 接地极调试，以组计量，
接地极一般三根为一组，计一组调试。如果接地电阻未达到要求时，增加接地体后需再作试验，可另计一次调试费。
（2） 接地网调试，以系统计量。
接地网是由多根接地极连接而成的，有时是由若干组构成大接地网。一般分网可按10至20根接地极构成。实际工作中，如果按分网计算有困难时，可按网长每50m为一个试验单位，不足50m也可按一个网计算工程量。设计有规定的可按设计数量计算。
计算实例
防雷接地施工图如下图为例计算工程量。施工说明，引下线在距地0．3m处设断接卡子，接地电阻要求小于30，接地极为50505镀锌角钢，接地母线为404锌镀扁钢，避雷网为10镀锌圆钢。

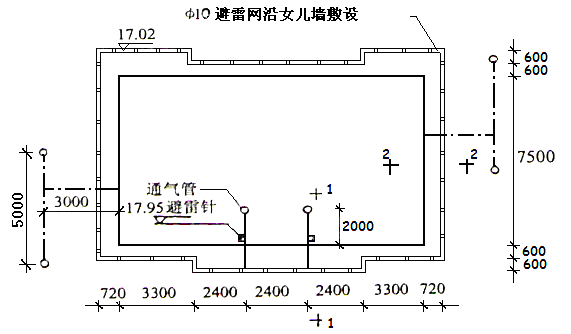

屋顶防雷平面布置图

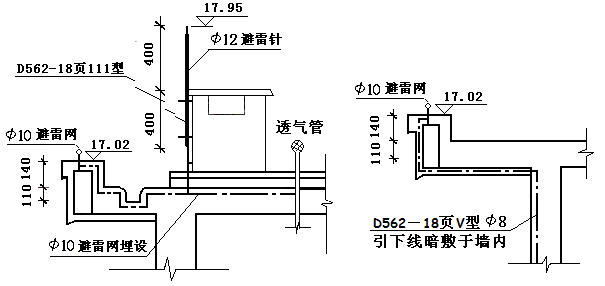

1-1 剖面图2-2 剖面图
识图说明
1、 防雷网（避雷网）沿建筑物屋顶外檐敷设一周，标高为17.02m。避雷针要与防雷网连接才达到避雷的目的，由图可知，避雷针底部要与避雷网连接。
2、 引下线上部要接避雷网，标高为17.02m，下部要接接地母线，标高为0.3m，连成闭合回路。
3、 接地极埋深一般为－0.75m，接地母线从断接卡子算起。
解答
1. 防雷接闪器即防雷网部分工程量的计算
防雷网按水平标注计算长度，加上雨水沟剖面的高差，及与避雷针之间的高差之和。屋面标高为17．02－0．14=16．88m，而避雷针标高17.95m，针长0.8m，所以避雷针下部标高为17.95－0.8＝17.15m，避雷针下部距屋面的垂直高差为17.15－16.88＝0.27m。如图所示尺寸。
防雷网的水平长度：(0.72+3.3+32.4+3.3+0.72)2十(0.62+7.5)2＋0.622+0.62十(2＋20.6)2=57.88m，
防雷网的垂直长度：(0.14+0.112+0.27)2=1．26m，
总长度=57．88(水平长度)＋1．26（垂直长度）=59．14（1+3.9%）＝61.45m。
2. 接地跨接线
以处统计为2处，透气管处（排水铸铁管）。
3. 避雷针安装
以根统计为2根。
避雷针制作按设计要求计算：
实际重量＝0.8m2（根）0.888kg/m＝1.42kg
4. 避雷引下线工程量的计算
按房檐的标高17．02m加上房檐距轴线的长度，因在距地0．3m处设断接卡子，故应减去，则0．3m以下引线已变成镀锌扁钢，将其数量列入接地母线中。具体计算如下：
垂直长度：（17.02－0.3）2＝33.44m
水平长度：0.722＝1.44m
避雷引下线工程量＝33.44＋1.44＝34.88（1+3.9%）＝36.24m
5. 断接卡子
制作、安装：2套
6. 接地极两组制作安装
∟505共计4根。材料应按不同规格计算出重量后计价。
7. 接地母线―404
水平长度：（3＋5）2＝16m
垂直长度：（0.3＋0.75）2＝2.1m（地上0.3m和埋深0.75m）
―404的工程量＝16＋2.1＝18.1（1+3.9%）＝18.81m
8. 接地极调试
1组
