一、 地槽挖土:
1、 既放坡又留工作面
体积(V)=地槽长(L槽)〖基础垫层宽度(B)+2工作面宽(C)〗挖土深度(H)+地槽长(L槽)放坡系数(K)挖土深度的平方(H2)

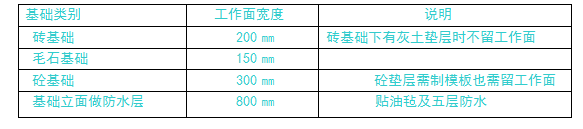

附:(a)工作面宽度C表:
(b)挖土放坡系数K表(见江苏省市政工程计价表)
(c)挖土深度(H)是指:从室外地坪到槽内垫层面的高度
2、放坡不留工作面
体积(V)=地槽长(L槽)基础垫层宽度(B)挖土深度(H)+地槽长(L槽)
放坡系数(K)放坡高度的平方(H坡2)
3、 不放坡留工作面
体积(V)=地槽长(L槽)〖基础垫层宽度(B)+2工作面宽度(C)〗挖土深度(H)
4、 不放坡不留工作面
体积(V)=地槽长(L槽)基础垫层宽度(B)挖土深度(H)
二、 地坑挖土:
1、 无坡无工作面
体积(V)=基础垫层宽(B)基础垫层长(A)挖坑深度
2、 放坡不留工作面
体积(V)=坑内垫层宽(B)坑内垫层长(A)〖挖坑深度(H)-挖土放坡深度(H坡)〗+〖垫层宽(B)+放坡系数(K)挖坑放坡深度(H坡)〗〖坑内垫层长(A)+放坡系数(K)挖坑放坡深度(H坡)〗挖坑放坡深度(H坡)+1/3放坡系数的平方(K2)挖坑放坡的平方(H坡2)
附:挖坑放坡深度(H坡)=挖坑深度(H)垫层厚度
3、 留工作面不放坡
体积(V)=〖垫层宽度(B)+工作面宽度(C)〗〖垫层长(A)+2工作面宽度(C)〗挖坑深度(H)
4、 放坡留工作面
体积(V)=〖垫层宽(B)+2工作面宽度(C)+坡度系数(K)挖坑深度(H)〗〖垫层长(A)+2工作面宽度(C)+放坡系数(K)挖坑深度(H)〗挖坑深度(H)+1/3放坡系数平方(K2)挖坑深度立方(H3)
5、 圆形坑不放坡
体积(V)=3.14(圆周率)半径(R)挖坑深(H)
6、 圆坑放坡:
体积(V)=1/33.14(圆周率)挖坑深(H)(3半径的平方(R2 )+3半径放坡系数(K)挖坑深(H)+放坡系数平方(K2)挖坑深平方(H2 )
附:如需工作面可适当加大R的数值
三、 挖土方、满堂挖土,地下室挖土
1、 正方形坑挖土体积:
体积(V)=〖垫层长(A)+2工作面(C)+放坡系数(K)挖坑深度(H)〗2 挖坑深度(H)+1/3放坡系数平方(K2)挖坑深度立方(H3)
2、 长方形
体积(V)=〖垫层长(A)+2工作面(C) +放坡系数(K)挖坑深度(H)〗〖垫层宽(B)+2工作面(C) +放坡系数(K)挖坑深度(H)〗挖坑深度(H)+1/3放坡系数平方(K2 )挖坑深度立方(H3)
3、 复杂图形
体积(V)=垫层面积(F垫层)挖坑深度(H)+〖垫层外边线周长(L垫外)工作面宽度(C)+4C2〗挖坑深度(H)+1/2工作面外边线长度(LC外)放坡系数(K)挖坑深度平方(H2)+4/3放坡系数平方(K2)挖坑深度立方(H3)
附:式中〖垫层外边线周长(L垫外)工作面宽度(C)+4C2〗=工作面的体积
1/2工作面外边线长度(LC外)放坡系数(K)挖坑深度平方(H2)+4/3放坡系数平方(K2)挖坑深度立方(H3)=放坡的体积
四、 管沟挖土:
1、 不放坡:V=沟长沟宽沟深
2、 放坡: V=沟长沟宽沟深+沟长放坡系数(K)沟深的平方
附:管沟挖土宽度表:(见江苏省市政工程计价表)
附:每米管道所占体积:(见江苏省市政工程计价表)
