除了较多地接触本工种的图纸外，有时还要结合整个工程图纸看图，才能交圈配合，不出差错。
为此必须学会识图方法，才能收到事半功倍的效果。以下是一些基本的识图方法：
一、理清顺序
循序渐进拿到一份图纸后，先看什么图，后看什么图，应该有主有次，一般是按如下顺序进行：
①首先仔细阅读设计说明：了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求，在思想上形成一个初步印象；
②接着要看平面图：了解房屋的平面形状、开间、进深、柱网尺寸，各种房间的安排和交通布置，以及门窗位置，对建筑物形成一个平面概念，为看立面图、剖面图打好基础；
③看立面图：以了解建筑物的朝向、层数和层高的变化，以及门窗、外装饰的要求等；
④看剖面图：以大体了解剖面部分的各部位标高变化和室内情况；
⑤最后看结构图：以了解平面图、立面图、剖面图等建筑图与结构图之间的关系，加深对整个工程的理解；
⑥另外，详细阅读所指的大样图或节点图：必须根据平面图、立面图、剖面图等中的索引符号，详细阅读所指的大样图或节点图，做到粗细结合，大小交圈。
只有循序渐进，才能理解设计意图，看懂设计图纸，也就是说一般应做到先看说明后看图；顺序最好为平、立、剖；查对节点和大样；建筑结构对照读，这样才能收到事半功倍的效果。
二、记住尺寸
建筑工程虽然各式各样，但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说：没有规矩，不成方圆，图上如果没有长、宽、高、直径等具体尺寸，施工人员就没法按图施工。
但是图纸上的尺寸很多，作为具体的和操作人员来说，不需要，也不可能将图上所有的尺寸都记住。但是，对建筑物的一些主要尺寸，主要构配件的规格、型号、位置、数量等，则是必须牢牢记住的。这样可以加深对设计图纸的理解，有利于施工操作，减少或避免施工错误。
一般来说，作为要牢记以下一些尺寸：开间进深要记牢，长宽尺寸莫忘掉；纵横轴线心中记，层高总高很重要；结构尺寸要记住，构件型号别错了；基础尺寸是关键，结构强度不能少；梁柱断面记牢靠，门窗洞口要留好。
三、弄清关系
看图时必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸，从不同的方面表达某一个部位的做法和要求，这些不同部位的做法和要求，就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间，都有着密切的联系。
在看图时，必须以平面图中的轴线编号、位置为基准，做到：手中有图纸，心中有轴线，千头又万绪，处处不离线。这就是的基本基础以及标准。
图纸之间的主要关系，一般来说主要是：轴线是基准，编号要相吻；标高要交圈，高低要相等；剖面看位置，详图详索引；如用标准图，引出线标明；要求和做法，快把说明拿；土建和安装，对清洞、沟、槽；材料和标准，有关图中查；建筑和结构，前后要对照。
所以弄清各张图纸之间的关系，是看图的重要环节，是发现问题、减少或避免差错的基本措施。
四、抓住关键
在看施工图时，作为必须抓住每张图纸中的关键，只有掌握住关键，才能抓住要害，少出差错。一般应抓住以下几个方面：
①平面图中的关键：在施工中常出现的一些差错有一定的共性。如门是里开外开，轴线是正中偏中，朝向是东南西北，墙厚是一砖几砖。门在平面图中有开启方向，而窗则没有开启方向，必须查大样图才能确定。轴线在墙上是正中还是偏中，哪一层是正中，哪一层是偏中，必须弄清，才不会造成轴线错误；以免错把所有的轴线都当成中线。房屋的朝向必须弄清楚，图上有指北针的以指北针为准，无指北针的以总平面图和总说明上的朝向为准。一般建筑物的平面图中，应符合上北下南、左西右东的规律。对在每一轴线、每一部位的墙厚也要仔细查对清楚，如哪道墙是一砖，哪道墙是半砖厚，绝对不能弄错。
②在立面图中，必须掌握门窗洞口的标高尺寸，以便在立皮数杆和预留窗台时不致发生错误。
③在剖面图中，主要应掌握楼层标高、屋顶标高。有的还要通过剖面图掌握室内洞口、内门标高、楼地面做法、屋面保温和防水做法等。
④在结构图中，主要应掌握基础、墙、梁、柱、板、屋盖系统的设计要求、具体尺寸、位置、相互间的衔接关系以及所用的材料等。
五、了解特点
工业建筑要满足各种不同的生产工艺要求，在设计与施工中就各有不同的特点。如酸处理车间，对墙面、地面等有耐酸要求，就要采取不同的处理方法；精密仪表车间，对门窗、墙壁有不同的防尘、恒温、恒湿要求。民用建筑由于使用功能不同，也有不同的特点。如对影剧院，由于对声学有特殊要求，故在顶棚、墙面有不同的处理方法和技术要求。因此在熟悉每一份施工图纸时，必须了解该项工程的特点和要求，包括以下几方面：
①地基基础的处理方案和要求达到的技术标准；
②对特殊部位的处理要求；
③对材料的质量标准或对特殊材料的技术要求；
④需注意或容易出问题的部位；
⑤新工艺、新结构、新材料等的特殊施工工艺；
⑥设计中提出的一些技术指标和特殊要求；
⑦在结构上的关键部位；
⑧室内外装修的要求和材料。
只有了解一个工程项目的特点，才能更好地、全面地理解设计图纸，保证工程的特殊需要。
六、图表对照一份完整的施工图纸
除了包括各种图纸外，还包括各种表格，这些表格具体归纳了各分项工程的做法、尺寸、规格、型号，是施工图纸的组成部分。在施工图纸中常见的表有以下一些。
①室内、外做法表 主要说明室内外各部分的具体做法，如室外勒脚怎样做，某房间的地面怎样做等。
②门、窗表表明一幢建筑全部所需的门、窗型号，高宽尺寸（或洞口尺寸），以及各种型号门、窗的需用数量。
③构件表根据工程所需的梁、柱、板的编号、名称，列出各类构件的规格、尺寸、型号、需要数量。
④钢筋表 在各种钢筋混凝土梁、柱、板、基础等结构中，所需钢筋的品种、直径、规格、尺寸、形状、根数和重量。
在看施工图时，最好先将自己看图时理解到的各种数据，与有关表中的数据进行核对，如完全一致，证明图纸及理解均无错误，如发现型号不对、规格不符、数量不等时，应再次认真核对，进一步加深理解，提高对设计图纸的认识，同时也能及时发现图、表中的错误。
七、一丝不苟看图纸
必须认真、仔细、一丝不苟。对施工图中的每个数据、尺寸，每个图例、符号，每条文字说明，都不能随意放过。对图纸中表述不清或尺寸短缺的部分，绝不能凭自己的想象、估计、猜测来施工，否则就会差之毫厘，失之千里。

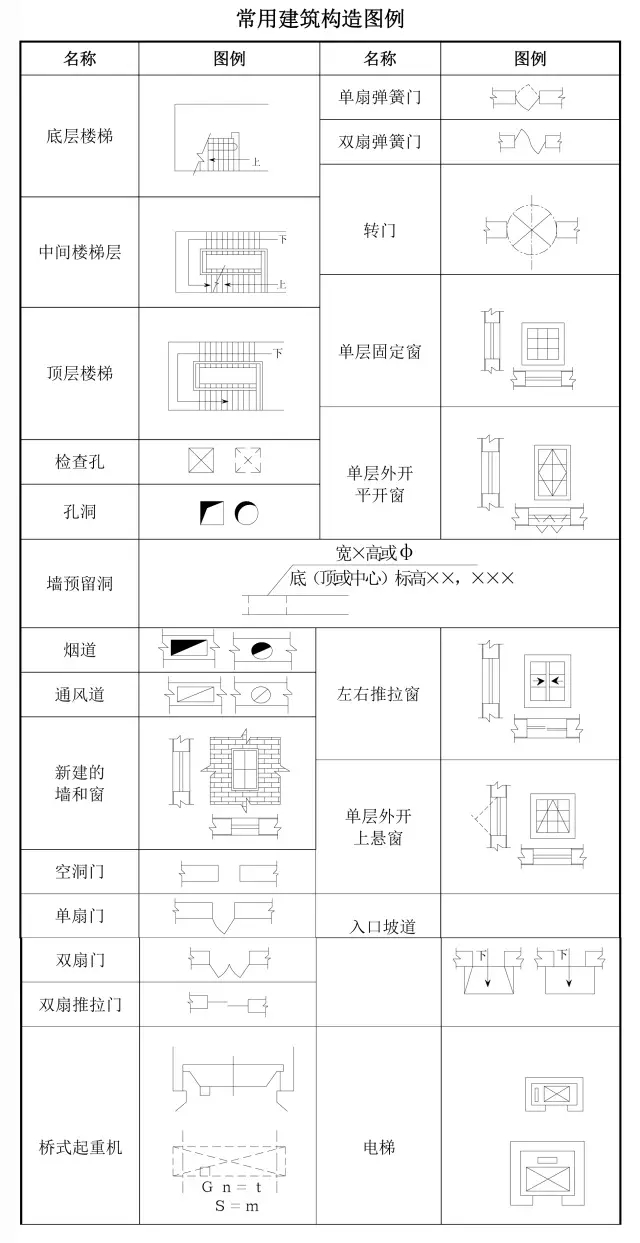

一步一步教你如何看图纸，太经典！_5
另外，一份比较复杂的设计图纸，常常是由若干专业设计人员共同完成的，由于种种原因，在尺寸上可能出现某些矛盾。如总尺寸与细部尺寸不符；大样、小样尺寸两样；建筑图上的墙、梁位置与结构图错位；总标高或楼层标高与细部或结构图中的标注不符等。还可能由于设计人员的疏忽，出现某些漏标、漏注部位。因此施工人员在看图时必须一丝不苟，才能发现此类问题，然后与设计人员共同解决，避免错误的发生。
八、三个结合
在学习土建施工图时，必须注意结合学习其他专业图纸，才能全面地、正确地了解工程的全貌。尤其是对大型工程，有总平面布置图，有土方平衡图，有水、暖、电、卫生设备安装图，有设备基础施工图，有室内外的管道、管沟、电缆图等。这些各个专业的图纸，组成了一个工程项目完整的总体。这些专业图纸之间必须互相呼应，相辅相成。因此，在看土建图时要注意做到三个结合。
①建筑与结构结合 即在看建筑图时，必须与结构图互相对照着看图。
②室内与室外结合 在看单位工程施工图时，必须相应地看总平面图，了解本工程在建筑区域内的具体位置、方向、环境以及绝对高程；同时要了解室外各种管线布置情况，以及对本工程在施工中的影响，了解现场的防洪排水问题应如何处理等。

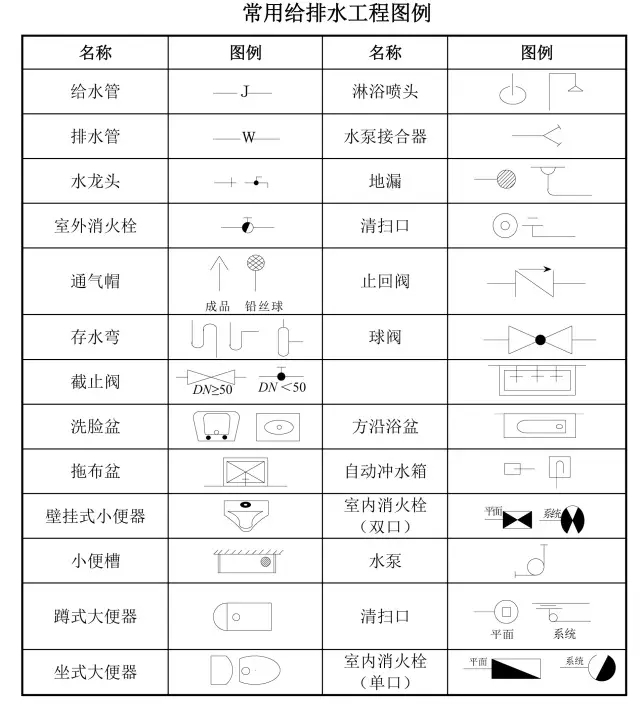

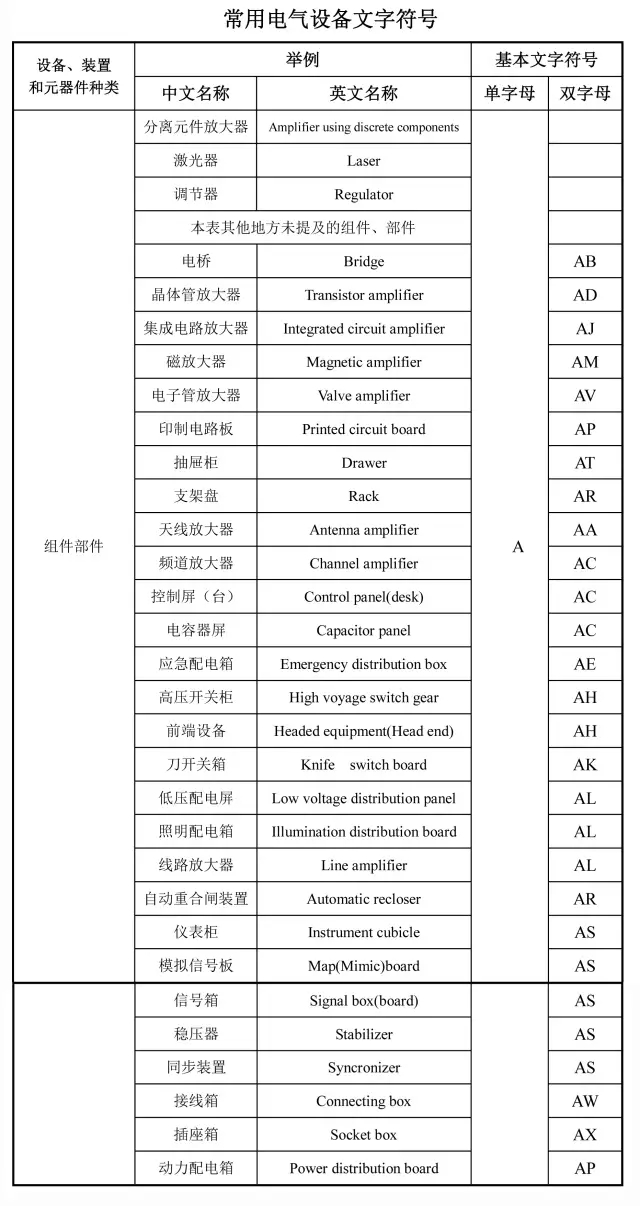

③土建与安装结合 在看土建图时，必须结合看本工程的安装图，一定要做到：预留洞、预留槽，弄清位置和大小，施工当中要留好；预埋件、预埋管，规格数量核对好，及时安上别忘掉。就是要求在看土建图时，一定要注意各种管、沟的进口、位置、大小、标高与安装图是否交圈；设备预留洞口要多大，留在什么部位，哪些地方要预埋铁件或预埋管等。
九、掌握技巧
看图纸和从事其他操作一样，除了熟练以外，还有技巧问题，看图的技巧因人而异，各不相同，现介绍几点。
①随看随记 看图时，应随手记下主要部位的做法和尺寸，记下需要解决的问题，并逐张看，逐张记，逐个解决疑难问题，以加深印象。
②先粗后细 先将全部图纸粗看一遍，大体形成一个整体概念，然后再逐张细看2～3遍。细看时，主要是了解详细的做法，逐个解决粗看中提出的一些疑问，从而加深理解，加深记忆。
③反复对照，找出规律对图纸大体看过一遍后，再将有关图纸摆在一起，反复对照．找出内在的规律和联系，从而巩固对图纸的理解。
④图上标注，加强记忆 为了看图方便，加深记忆，可把某些图纸上的尺寸、说明、型号等标注到常用图纸上，如标注到平面图上等。这样可以加深记忆，有利于发现问题。
十、形成整体概念
通过以上几个步骤的学习，对拟建工程就可以形成一个整体概念，对建筑物的特点、形状、尺寸、布置和要求已十分清楚。有了这个整体概念，在施工中就胸有成竹，可减少或避免错误。
因此，在学习图纸时，绝不能只看单张不看整体，就忙于开工。只有对建筑物形成了一个整体概念，才可以加深对工程的记忆和理解。
附
钢筋平法图集常用符号解释
la：非抗震构件的钢筋锚固长度。
laE：抗震构件的钢筋锚固长度。
bw：剪力墙的厚度。
bf：转角处的暗柱的厚度。
ln：梁的净跨度。
llE：钢筋的搭接长度。
hc：支座的净宽度。
v：为约束边缘构件的配筋特征值，计算配筋率时箍筋或拉筋抗拉强度设计值超过360N/mm2,应按360N/mm2计算；箍筋或拉筋沿竖向间距：一级不宜大于100mm，
二级不宜大于150mm。
bf：剪力墙厚度。
bc：端柱端头的宽度。
bw：剪力墙厚度。
lc：为约束边缘构件沿墙肢的长度，不应小于图集中表内的数值、1.5bw和450mm三者的最大值，有翼墙或端柱时尚不应小于翼墙厚度或端柱沿墙肢方向截面高度；加300mm。
ln：梁跨度值。
lae：纵向受拉钢筋抗震锚固长度。
la：受拉钢筋最小锚固长度。
lle：纵向受拉钢筋抗震(绑扎)搭接长度。
ll：纵向受拉钢筋非抗震绑扎搭接长度。
lni：梁本跨的净跨值。
hac：暗柱长度。
Hn：所在楼层的柱净高。
hc：柱截面长边尺寸（圆柱为截面直径），也表示为端柱的宽度。
hw：抗震剪力墙墙肢的长度（也表示梁净高）。
hb：梁截面高度。
Ac：为计算边缘构件纵向构造钢筋的暗柱或端柱的截面面积。
各类结构构件名称代码
1、柱
KZ-框架柱
KZZ-框支柱
XZ-芯柱
LZ-梁上柱
QZ-剪力墙上柱
2、剪力墙
（1）墙柱
YDZ-约束边缘端柱
YAZ-约束边缘暗柱
YYZ-约束边缘翼墙柱
YJZ-约束边缘转角柱
GDZ-构造边缘端柱
GAZ-构造边缘暗柱
GYZ-构造边缘翼墙柱
GJZ-构造边缘转角柱
AZ-非边缘暗柱
FBZ-扶壁柱
（2）墙身
Q-剪力墙
（3）墙梁
LL-连梁（无交叉暗撑、钢筋）
LL（JC）连梁（有交叉暗撑）（03G）
LL（JG）连梁（有交叉钢筋）（03G）
LL（JC）连梁（对角暗撑配筋）
LL（JX）连梁（交叉斜筋配筋）
LL（DX）连梁（集中对角斜筋配筋）
AL-暗梁
BKL-边框梁
（4）墙洞
JD-矩形洞口
YD-圆形洞口
3、梁
KL-楼层框架梁
WKL-屋面框架梁
KZL-框支梁
L-非框架梁
XL-悬挑梁
JZL-井字梁
4、梁板式筏形基础
JZL-基础主梁
JCL-基础次梁
LPB-梁板筏基础平板
5、平板式筏形基础
ZXB-柱下板带
KZB-跨中板带
BPB-平板筏基础平板
6、筏形基础相关构造类型
SZD-上柱墩
XZD-下柱墩
WZJ-外包式柱脚
MZJ-埋入式柱脚
JK-基坑
HJD-后浇带
7、楼板
LB-楼面板
WB-屋面板
YXB-延伸悬挑板
XB-纯悬挑板
8、板带
ZSB-柱上板带
KZB-跨中板带
9、楼板相关构造类型
JQD-纵筋加强带
HJD-后浇带
ZMx-柱帽
SJB-局部升降板
JY-板加腋
BD-板开洞
FB-板翻边
TY-板挑檐
Crs-角部加强筋
Cis-悬挑阴角加强筋
Ces-悬挑阳角放射筋
Rh-抗冲切箍筋
Rb-抗冲切弯起筋
10、独立基础
DJj-普通独立基础阶形
DJp-普通独立基础坡形
BJj-杯口独立基础阶形
BJp-杯口独立基础坡形
11、条形基础梁
JL-基础梁
JQL-基础圈梁
12、条形基础底板
TJBp-条形基础底板坡形
TJBj-条形基础底板阶形
13、独立承台
CTj-独立承台阶形
CTp-独立承台坡形
14、承台梁
CTL-承台梁
15、基础连梁
JLL-基础连梁
16、地下框架梁
DKL-地下框架梁
17、基础相关构造类型
CJQ-窗井墙
JLL-基础连系梁
HJD-后浇带
SZD-上柱墩
XZD-下柱墩
JK-基坑（沟）
