怎样计算后浇带钢筋

一、图纸信息

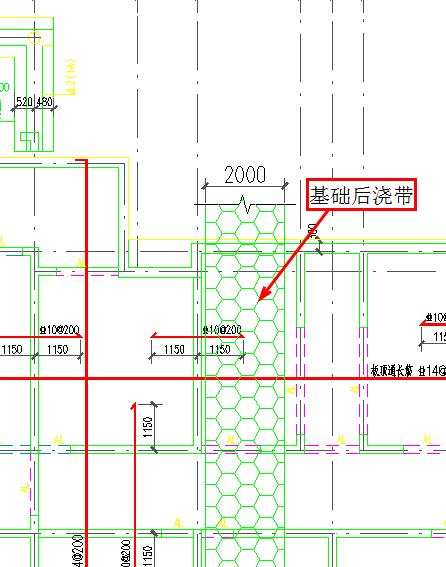

从基础平面图我们发现,本工程基础有后浇带,如图1所示。

图1

从图1可以看出,此后浇带上有基础底板和基础梁,那基础板和基础梁后浇带是怎处理的呢?让我们继续寻找相应的详图。

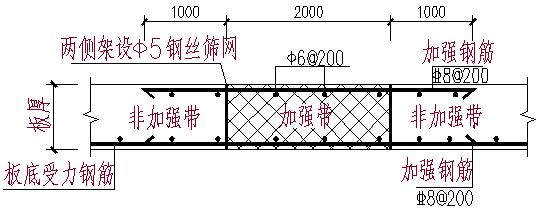

基础板后浇带钢筋处理方式如图2所示。

图2

从图2可以看出,后浇带处增加了上下两个网片,x方向筋为圆8间距200,y方向筋为圆6间距200,x方向伸入基础板内1000。

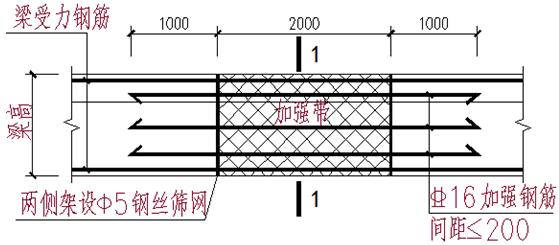

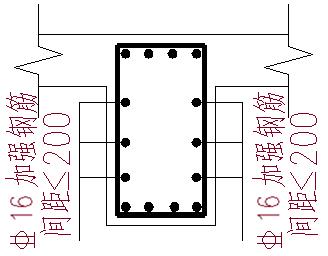

基础梁的处理方式如图3、图4所示。

图3

图4

从图3、图4可以看出,后浇带处增加了三级圆16的钢筋,间距为200。根数可根据以下公式计算,加强筋根数=(梁高-板厚-保护层)/间距(向上取整)-1。

通过计算,根梁一侧需要三根三级16的钢筋。

二、软件操作

1、基础底板后浇带软件处理

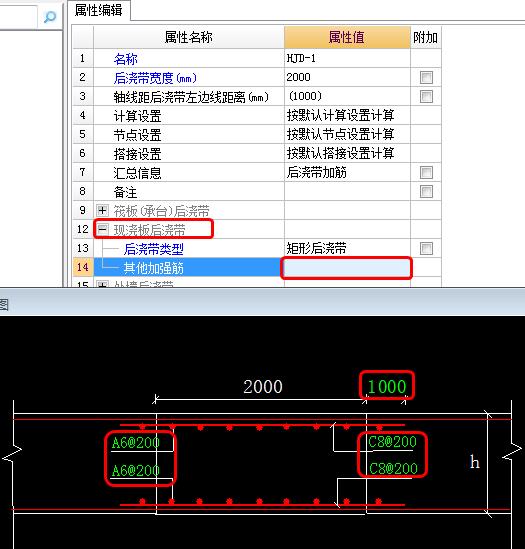

定义基础底板后浇带属性后,在其他钢筋里增加上下网片,操作步骤如图5所示。

图5

2、基础梁后浇带软件处理

定义基础梁后浇带属性后,在后浇带侧面筋行填写属性值3C16(注意只田一侧根数),将伸入原梁内长度填写为1000,如图6所示。

图6
