改变结构计算图形的加固方法

改变结构计算图形的加固过程（包括施工过程）中，除应对被加固结构承能力和正常使 用极限状态进行计算外，尚应注意对相关结构构件承载能力和使用功能的影响，考虑在结 构、构件、节点以及支座中的内力重分布，对结构（包括基础）进行必要的补充验算，并采 取切实可行的合理构造措施。 采用改变结构计算图形的加固方法，设计与施工应紧密配合，未经设计允许，不得擅 自修改设计规定的施工方法和程序。 采用调整内力的方法加固结构时，应在加固设计中规定调整内力（应力）或规定位移 （应变）的数值和允许偏差，及其检测位置和检验方法。

改变结构计算图形的一般方法

(1)增加支撑或辅助构件加固法

①增加支撑，以增加结构的空间刚度，从而使结构可以按空间结构进行验算，挖掘 结构的潜力，如(图1)所示。

②加设支撑增加结构刚度，或调整结构的自振频率等以提高结构承载力和改善结构 动力特性，如图(图2)所示。

③增设支撑或辅助杆件使构件的长细比减少以提高其稳定性，如图(图3)所示。

④在排架结构中重点加强某一列柱的刚度，使之承受大部分水平力，以减轻其他柱列负荷，如(图4) 所示。

(2)改变构件的弯矩图形加固法

①改变荷载的分布，例如将一个集中荷载转化为多个集中荷载。

②改变端部支承情况，例如变铰接为刚接，参见(图 5)。

③增加中间支座或将简支结构端部连接成为连续结构，参见(图6) 。

④调整连续结构的支座位置，改变连续结构的跨度。

⑤将构件改变为撑杆式结构，如(图7)。

（1）对桁架可采用下列改变其杆件 内力的方法进行加固 。

①增设撑杆变桁架为撑杆式构架，（如图8）。

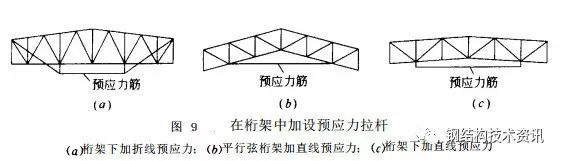

②加设预应力拉杆，参见图 （如图9）。

（2）必要时可采取措施使加固构件与其他构件共同工作或形成组合结构进行加固，例如使钢屋架与天窗架共同工作

如（图10）在钢平台梁上增设剪力键使其与混凝土铺板形成组合结构等。

（3）施加预应力的加固。

①在结构中设置拉杆或适度张紧的拉索以 加强结构的刚度，如（图11）。

②对受弯构件施加预应力，如（图12）。

（6）当框架有主副跨时，可通过改变主、副跨之间的连接来加强其中某一跨，由刚接改为铰接可使主跨得到加强，由铰接改为刚接可使副跨得到加强如（图13）。
