1.配线
①电缆敷设前，应做外观及导通检查，可用万用表测量其通断、阻值、绝缘等。
②配线时，相线与零线的颜色应不同；同一相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）有条件的话尽量采用黄绿双色线。
③配线时，所有导线横截面积应满足用电设备的最大输出功率，杜绝不同线径混用或并用。,例如6平方毫米的线不能与4平方毫的米线相搭配,不同位置电源端不能并用同一根零(N)线。

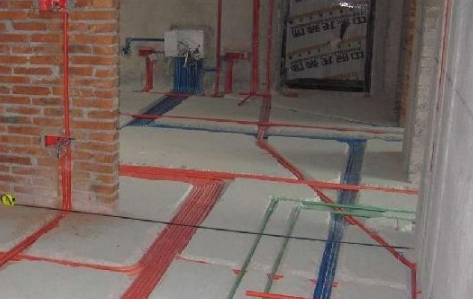

④配线必须穿管（阻燃型PVC管材）
⑤在线路安装时，一定要严格遵守火线进开关，零线进灯头、左零右火、接地在上的规定，避免发生安全事故。
⑥对未连接开关、插座等线路端，要进行处理，用胶布将线头缠绕、顺序为PE、L、N。
2.确定方位点

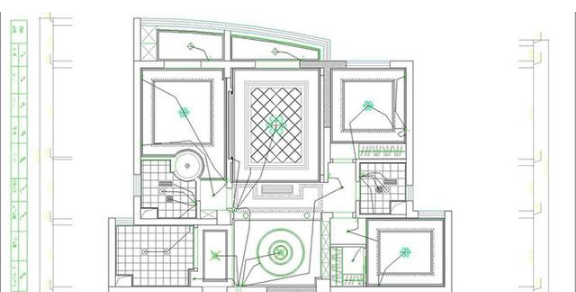

①点位确定的依据：根据设计图纸，结合墙上的点位，用铅笔、直尺或墨斗将个点位处的暗盒位置标注出来。
②暗盒高度的确定：除特殊要求外，所有暗盒距地高度30cm，开关距地高度1.2-1.4m，距门框15-20cm。
③测出配线箱到各点末端的长度，个点位出口处线的长度为20cm-30cm。配线箱内：预留线的长度为50cm。
④确定标签：将各类配线按一定长度剪断后在线的两端分别贴上标签，并注明名称-房间-序号。
3.配线线径选择
2.5平方毫米铜电源的安全截流量为28A,4平方毫米铜电源线的安全截流量为35A,6平方毫米铜电源线的安全截流量为48A,10平方毫米铜电源线的安全截流量为65A,16平方毫米铜电源线的安全截流为91A,25平方毫米铜电源线的安全截流量为120A。铝芯线线径要取铜线的1.5-2倍。
4.暗装开槽:
①开槽路线根据以下原则:路线最短,不破坏原有强电,不破坏防水,不与其他线路交叉。
②确定开槽宽度:根据线路走向的多少确定PVC管的多少,进而确定槽的宽度。
③确定开槽深度:若选用16mm的PVC管,则开槽深度为20mm;若选用20mm 的PVC管,则开槽深度为25mm。
③线槽外观要求:横平竖直,大小均匀,开槽时要先用墨斗或其他方式进行线路走向标示。
5.明装:
室外部分必须采用PVC管,室外布线沿墙敷设每米不少于2个固定线卡;所用附件须齐全,穿墙孔应内高外低,防止有些环境施工后雨水流入室内。室内部分可采用PVC管和PVC线槽板,施工要求横平竖直、整齐美观,接头和转弯处要使用附件。
①从如端至终端(先干线后支线)找好水平或垂直线,在线路中心弹线,然后在固定点位置进行钻孔,埋入塑料胀管或伞形螺栓。弹线时不应弄脏建筑物表面。
②根据膨胀管直径和长度选择钻头,在标出的固定点位置上垂直钻孔,塑料胀管敲入后就与建筑物表面平齐为准,用半圆头自攻螺丝4mm*30mm加垫圈将线槽底板固定在塑料胀管上,两点间距离不大于1米,紧贴建筑物表面。应先固定两端,再固定中间。
6.桥架安装
电缆桥架的安装主要有沿顶板安装。沿墙水平和垂直安装、沿竖井安装、沿地面安装。各种弯通及附件规格应符合工程布置条件并与金属桥架相配套。
①桥架安装前,避免与大口径消防管、排水管及空调、排风设备发生矛盾。
②跨距一般为2m就要进行支撑,垂直敷设时其固定点间距为1.5m。
③将桥架举升到预定位置,与支架采用螺栓固定,在转弯处需仔细校核尺寸,桥架与桥架之间用连接板连接,连接采用半圆头在桥架内侧,经切割后的桥架需重新钻孔连接。
④桥架安装横平竖直、整齐美观、距离一致、连接牢固,同一水平面内水平度偏差不超过5mm/m,直线度偏差不超过5mm/m。
⑤如需接地处理,在连接板两端的两只连接螺栓上加镀锌弹簧垫圈,桥架之间用不小于4平方软铜线进行跨接,再将桥架与接地线相连,形成电气通路。桥架整体与接地干线应有不少于两处的连接。
⑥与弱电电缆桥架距离不小于5cm。
7.配电箱安装
①配电箱定位：根据设计要求现场确定配电箱位置以及现场实际设备安装情况，按照箱的外形尺寸进行弹线定位。
②应按施工图的布置，将配电柜按照顺序逐一就位在基础钢板上。钻孔时应先用定位冲进预定位在钻空，防治孔位移动，造成安装歪斜。
③箱体安装高应在1.4M以上。
④多股线应涮锡,不准有断股。150A上断路器接线时应做线鼻并浸锡处理。
⑤安装完成后检查进线输入端、设备上有无遗留下的杂物、工具等。

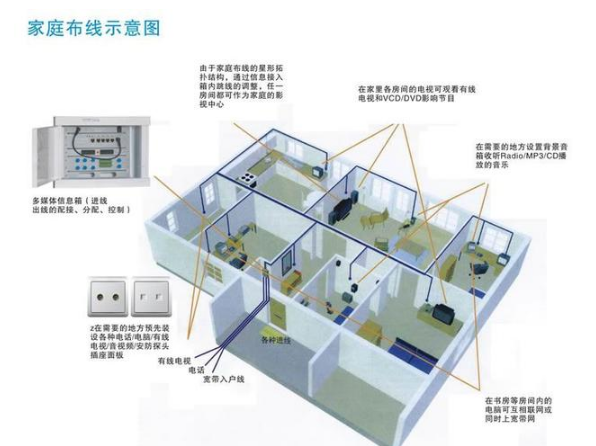

弱电电路部分
1.电缆敷设前,应做外观及导通检查。
①网线可先进行开路测量后分别将双绞线一端短路,另一端时行测量,确认无误后方可放线。
②语音、视频、信号等检测同上。
2.为了保证施工的质量,规定:
①应按照先远后近进行放线,拉线时每段线的长度不超过20米,超过部分必须有人接送。
②在线路转弯处必须有人接送,拉线时就轻拉轻放,避免线缆损伤。
③管路两端设备处导线应根据实际情况留有足够的冗余。
④布放线缆时,线缆不能放成死角或打结,以保证线缆的性能良好,水平线槽中敷设电缆时,电缆应顺直,尽量避免交叉。
⑤留线长度:楼层配线间、设备问端预留长度宜为0.5~1.0m,网络机柜留长度3m以上,无法确定设备点应按安装房间最长可能安装位置进行预留。信息出口端预留长度为40m,有特殊要求的应按设计要求预留长度。
⑥线缆敷设时,两端应做好标记,线缆标记要表示清楚,在一根线缆的两端必须
有一致的标识,线标应清晰可读。标线号时要求以左手拿线头,线尾向右,以便于以后线号的确认。
3.语音、网络模块
①网络线序标准为EIA/TIA的布线标准中的568B。
标准568B:橙白-1,橙-2,绿白-3,蓝-4,蓝白-5,绿-6,棕白-7,棕-8。
②语音无线序,打在中间两芯上即可,但为了便于维护,应统一颜色。
③压接水晶头时应注意,剥线长度为水晶头长度,过长会引起网线松动且不美观,过短会造成插针同网线芯接触不良。

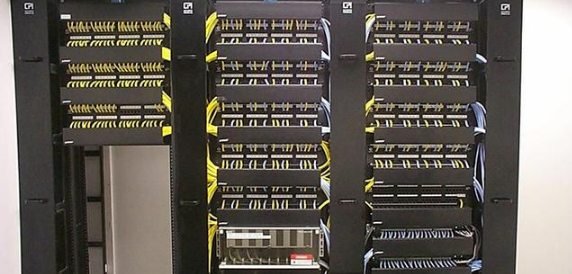

④配线架、网络模块按568B标准打好后,应用测试仪对线路进行检测,确定无误后才对配线架、进行理线,否则如出现配线架打线错误引起返工。
⑤信息墙盒与电源墙座的间距应大于20cm,高度一致,属旧楼改造的视情况而定。
⑥在无法避免网络同电力电缆交叉时,宜成直角。
4.大对数电缆
①护套剥离长度0.5m,过短容易在编组过程中出现混色。
②对电缆编制应严格按照色谱,色谱及序号分别是以白、红、黑、黄、紫(a线)五种颜色作为基本色,蓝、桔、绿、棕、灰(b线)五种颜色作为循环色循环而成。
③100对线缆里面用蓝、橙、绿、棕四色的丝带分成四个25对分组,分组后要严格照色谱进行排序。
④对于旋压式分线盒,由于穿刺线夹不可能保证把电缆外皮刺破,所以实际施工中必须将电缆外皮剥离后才进行旋压。
⑤施工中应对每个分线盒进行粘贴标签,并进行测试。标签标识由公司统一规定。
