准备工作：
测量设备准备：施工测量准备工作是保证测量工作全过程顺利进行的重要环节，所用的测量设备已全部经过检测并处于受控状态，有专人负责定期检查。
人员配备：为了确保定位放线和标高抄测的精度，测量放线人员必须持证上岗，并且做到人员固定、分工明确。
技术准备：认真熟悉图纸，掌握轴线尺寸，熟悉仪器，掌握仪器的使用要点，统一施测手势。熟悉划点、线、扶尺、弹墨线等细部操作要点提前绘制各部位施测平面图，并注明主要施测方法。
工程定位控制测量
首先施工单位应与建设单位办理测绘成果控制点签字交接手续。建设单位应提供给施工单位一份由测绘院提供的测绘成果报告。
施工单位应根据提供的控制点将平面坐标及标高控制点引测到施工现场不易被受损的部位。
施工方格控制网必须经初定、精测和检测三步进行，并且施工单位应定期由专人负责进行复核并做好控制点的维护工作。
根据施工现场及周围环境条件，选择适当地方按一次埋设、多种用途、长期使用的原则埋设首级控制点、组成一个完全能满足施工放样及沉降观测需要的永久性施工控制网。控制点按要求进行技术处理、控制点所处位置要保证今后不被占用且障碍较少、以使对控制点进行使用和保护。控制点既作平面控制之用，又作标高控制之用。
工程开始前，根据工程结构情况，利用首级控制点，放出二级控制点作为施工的二级控制，并进行联测复核。该控制点既可用于细部点的放样，同时又可用作对工程上各节点的复核检测。施工现场通过控制点OQ2675(H=204.871m)点，通过LSD中间转点分别向施工现场引测布置3个标高控制点，为了能保证工程施工方便需要，并交接给劳务班组； 主楼设置4个坐标控制点用以楼座定位控制点（其中有2个呈十字交叉的控制点作备用）。注意定位坐标控制点要选择有代表性的点，否则将会给施工带来不便。为了方便高程测量，在施工现场布置2个高程控制点，从OQ2675点出发进行高程闭合测量，测量误差满足60n测量规范误差要求。
利用全站仪对所有控制点进行精确测定，并与附近的国家城市等级点进行联测，使其坐标与高程统一，便于今后使用。
利用配套计算机对所有观测值进行严密平差，保证整个控制精度完全能够符合国家工程测量技术规范和工程设计要求。平差成果存入计算机内，需要时可以随时调用。
随着施工的进展，考虑到各种因素可能造成的影响，经常对所有控制点作必要的检查
弹线要求
平面测量控制线：放线要求弹出外墙边线、轴线1000mm控制线。
标高控制线：标高控制线在钢筋绑扎完毕，支设墙体模板前，应在上一层的钢筋主筋上用大红油漆标出建筑1000mm标高控制线，便于钢筋梁绑扎标高控制和顶板模板支设检查，本工程墙体和顶板支模分开，在墙体模板拆除后，应立即弹出建筑1m标高控制线。
测量标识：所有平面坐标控制网均采用25长2000mm的钢筋打入土中，并用500*500mmC15混凝土在钢筋头部上500mm厚（钢筋头低于混凝土20mm，切要漏出混凝土面）来固定坐标点，防止坐标和高程控制点被破坏，上部均刻出十字交叉线，以便查找定位，楼座内测量控制点则采用大红油漆标成三角形作为标高控制点标识，三角形上部分为标注的标高控制线，楼座内的平面控制点则在首层设置-8*200*200钢板，并在其划出十字交叉线，交叉点作为控制点。
控制点保护措施
控制点的做法及保护措施：所有平面坐标控制网均采用25长2000mm的钢筋打入土中，并用500500mm C15混凝土在钢筋头上部500mm厚（钢筋头底于混凝土20mm，且要露出混凝土面）来固定坐标点，防止坐标和高程控制点被破坏。
楼座内测量控制点则采用大红油漆标成三角形作为标高控制点标识，三角形上平部分为标注的标高控制线。
楼座内的平面控制点则在首层设置-8200200钢板，用钢针刻划十字线定点，线宽0.2MM，并在交点上打洋冲眼，以便长期保存。埋设数量及位置应能满足施工要求为原则。
对东峪街路上的1#、2#控制点应进行重点保护，为以后工程施工提供测量依据，并引测若干个控制点上报监理公司验收记录备案以备用。
施测部署及高层垂准测量与平面放样
由于本场地施工场地大，应此在施工过程中将工程施工存在量尺误差、闭合误差等等因素。为了能尽可能降低误差，提高精度要求，则采用在全站仪从一级控制点导出二级控制点作为内部控制网的控制点（具体详见控制点布置平面图）
施工测量总体布置：
根据甲方给定的测绘成果报告和施工蓝图，施测16#、17#、18#、19#楼及16#楼车库平面控制网和高程控制网，建立测量控制网。
建筑物定位控制：施工现场通过控制点OQ2675，通过LSD1中间转点分别向施工现场引测布置3个标高控制点，为了能保证工程施工方便需要，并交接给劳务班组；同时在主楼周边设置4个坐标控制点（其中有2个呈十字交叉的控制点作备用）。
0.000以下轴线控制和投测方法：通过主楼及裙房楼周边设置的控制点，地下室采用交汇法得出轴线300mm控制线。在基础垫层施工完成后，以地面控制桩采用后方向交汇法向垫层上投测建筑物轴线控制网，然后经校核无误后弹上墨线，并引测到外围防水保护墙上，并标注轴线编号，上报甲方邀请测绘部门进行基槽验线。
0.000以下标高传递：将标高传递到垫层上和边坡上，做好标记，以便施工时使用，向槽内传递标高时，一定要注意钢尺的使用和读数准确，根据温差修改闭合差。
水平标高和平面控制点的引测
垂准测量内部控制点的留设：根据以往类似工程的施工经验，计划在轴线1m控制线处留设十字形垂准测量控制点2个；根据各个楼分段情况，分别设置不同的数量的控制点来满足施工测量精确度需求。
内部控制网的施测：根据业主提供的测量资料及开始施工时建立的平面控制网建立建筑物内部平面控制点，运用极坐标法，按既定的垂准测量控制点在建筑物内布设测量，再运用交合法进行校核。所布设的控制点与整幢大楼的测量基准点进行联测，测量结果进行严密平差，计算点位坐标，要求控制网的测距相对中误差小于L/20000，测角中误差小于7。一般情况下，这种改化只需进行两次。因垂准测量的精度要求较高，为此，基准点处预埋20cm20cm钢板，用钢针刻划十字线定点，线宽0.2mm，并在交点上打洋冲眼，以便长期保存。所布设的平面控制网应定期进行复测、校核。
水平标高引测：标高通过楼座外墙侧面往上引测。
平面控制点引测：楼座内的平面控制点采用内控制法。在首层设置200200-8厚钢板，用钢针刻划十字线定点，线宽0.2mm，并在交点上打洋冲眼，以便长期保存。在相应楼层部垂直部位预留200200的预留孔（各个预留孔应设置盖板），采用激光垂准仪往楼上传递控制点。设置数量具体根据现场流水段施工确定。
控制点的复核：要对各个控制点进行周期性复核，因楼层高度高和仪器自身精度限制，可将首层的平面控制点引测至10层楼板部位，反复复核确定精度能满足《工程测量规范》要求，一次基准点平移基本能满足全部栋号的施工要求。有条件的场地可结合外控法进行复核。
控制桩点要建在通视条件好、以便施测、不妨碍施工的地方并做好保护设置，避免开槽毁掉和车碾移动，以便校核车库和塔楼位置坐标的准确性。
按照定位原则，先整体后局部，高精度控制低精度，先内业审核图纸制定施工方案，布置施测控制网，审核无误后，再进行现场的实测，实测要严格按测量技术规程进行。
验线
验线工作是发现测量放线错误和检查测量施线精度是否合格的必不可少的工序，其要点如下：
验线的依据要原始、正确、有效；
验线用的仪器与钢尺应按规定进行检定；
验线的精度要适应验线要求，并校正完好；
验线部位选择关键环节与最弱点位。
放线工作完成后，在自检、互检及技术主管部门复核合格后应即时请监理工程师进行验线。
水准点的引测和层高控制
本工程水准点的引测必须用二等水准测量，确定水准测面的标高并与国家或城市水准点联测。水准点网的主要技术要求按工程测量规范进行。
随着主体上升，高程控制工作可与平面放样同步进行。在工程开始时，先精确测定各个二级控制点的标高，将它们归化到各轴线交点设计标高所使用的高程系统，放样时可将全站仪设在二级控制点上，利用全站仪可以直接测出两点间的直线距离的功能，测出轴线交叉点与站点之间的相对高差，将标高传递至任一高处，在楼层上每往上传递5层的部位，要进行一次水准点的复核和调整。建筑檐高误差不得超过4mm。
主要构件的施工测量控制
墙、柱垂直度控制
本工程控制柱垂直度应首先计算出各柱轴线中心点平面位置的坐标（X、Y），将它们与柱施工到任意高度的标高（H）一起组成三维坐标(X、Y、H)，然后利用全站仪可进行三维坐标测量的功能，将全站仪架设在控制点或临时控制点上(临时控制点已经精确测定)，按(X、Y、H)对柱进行空间定位，即可保证柱施工垂直度完全能够满足设计要求。
梁板施工测量控制
梁板施工的测量控制主要是控制梁的标高，而标高的控制则可通过测量垂直距离来实现。施工时，将全站仪架设在控制点或临时控制点上，利用全站仪可直接测量两点间垂直距离的功能，由梁上某一位置的设计标高，计算出该位置到仪器位置的垂直距离H（H=设计标高控制点或临时控制点标高仪器高)，全站仪即可定出设计标高的实际位置。利用全站仪可以比用钢卷尺丈量来控制垂直距离精确得多。

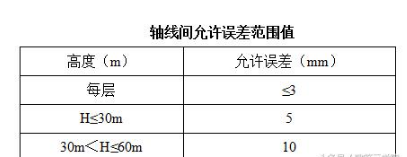

允许误差值
从一级控制点向建筑物内部引测时，其投点误差不得超过2mm。标高控制点引测允许误差：3mm。
