GFY软件中如何绘制水平筋间距不一样的墙？
在某些工程中，地下室外墙在同一楼层内设计要求水平筋间距不同，此种情况在GFY软件中能快速处理。
第一步：在构件属性定义中录入水平筋配筋信息，如图:
注：[ ]中的数值是水平筋的布置范围。
第二步：绘图界面绘制完图形后计算，点击钢筋三维查看效果。
GFY翻样软件中如何绘制约束边缘构件附加箍筋？
约束边缘构件附加箍筋现场施工中很常见，在GFY翻样软件中如何处理此类构件，解决办法很简单，
第一步：首先看CAD原设计图
第二步：打开GFY翻样软件中YBZ7属性编辑界面，绘制暗柱大样图。
第三步：确定暗柱下端纵筋外皮距柱边距离： 20mm（设计规定暗柱保护层）+ 12mm（箍筋直径）=32mm，可以取值为35mm(数值宜大不宜小)。
第四步：确定墙身纵筋原图设计为C12以及约束边缘v/2区域长度为2200，然后在配筋界面点击工具条的特殊布筋弹出特殊布筋对话框钢筋信息栏内录入1C12；在特殊布筋对话框点击偏移布筋按钮鼠标移至暗柱左侧最下端黄色角筋22处点击并下拉，弹框内录入数值2235回车；同样鼠标移至暗柱右侧最下端黄色角筋22处点击并下拉，弹框内录入数值2235回车绘制箍筋C12@100。
GFY软件中如何正确绘制女儿墙？

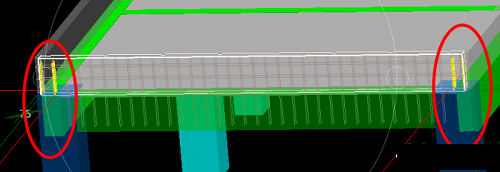

在钢筋翻样软件里，我发现很多人的女儿墙布置都是错误的，在钢筋三维时，凡是有暗柱的位置，顶部女儿墙里是没有钢筋的，因为女儿墙工程量很小，也没有人在意这个女儿墙的钢筋三维配料问题。如图：
此问题出现的原因是：用户将女儿墙在顶层布置的，将女儿墙底标高设置为层顶标高，所以导致上面的情形出现。

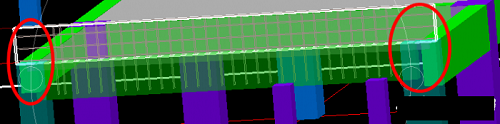

另外一种情况就是在出屋面层布置了女儿墙，但是在拐角处女儿墙竖向纵筋仍旧未布置到墙外边，如图：

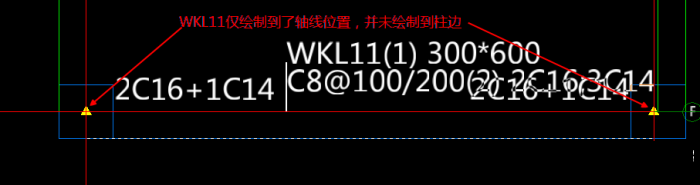

此问题出现的原因是：顶层的梁未绘制到柱造成的结果，见下图
绘制女儿墙注意事项：
需要在楼层管理里多建一个楼层，专门处理超出屋面的竖向构件，千万别在顶层里直接修改女儿墙标高（即底标高=层顶标高）。
顶层屋面梁必须绘制到柱边，这样女儿墙的竖向纵筋才能设置梁底，软件才会计算纵筋到墙边。
GFY排布图在实际筏板基础工程中的应用思路、技巧
现在的工程中筏板基础比较常见。筏板基础一般都带有多个集水坑，存在筏板变截面的情况。不仅手算麻烦，而且还要手工绘制现场施工排布图，费时费神。使用GFY就可以轻松准确地计算出施工料单，生成现场施工排布图，指导现场施工。下面是案例：
【工程名称：XX项目3#】
本工程为剪力墙结构，地下2层，地上26层，筏板基础，筏板基础外边缘与车库交接，板厚不同筏板带有放坡。
1.导入CAD基础图纸识别轴网按照标高板厚新建筏板基础、新建筏板主筋、新建集水坑按照导入的CAD基础图分别绘制不同板厚标高的筏板设置筏板变截面布置筏板主筋布置集水坑（F4切换插入点便于准确快速布置）；
2.根据图纸实际要求，调整计算设置 打开排布图调整部分不合适的接头另存为DXF文件；
打开DXF文件（双击鼠标滚轴）就会出现以下排布图：
然后打印排布图。
3.打开翻样明细点击【汇总报表数据】点击【报表输出】进行【设置施工报表范围】就能打印基础筏板钢筋配料单。
通过以上操作就可以得到筏板基础钢筋配料单和现场施工排布图，准确地指导施工。
解决暗柱柱大样尺寸与墙柱平面定位尺寸图不符问题

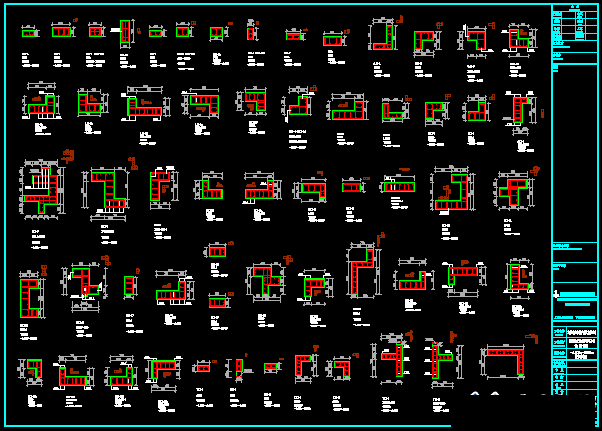

现在很多建筑都是带地下室的高层框架剪力墙结构，暗柱一般都比较复杂，种类比较繁多，一层暗柱种类少者20几种，多者70~80种甚至近100种，如下图：

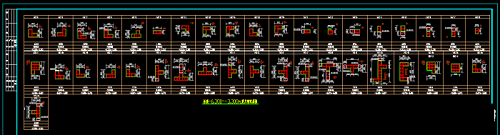

-6.300~-3.300m剪力墙暗柱配筋图
-6.000~-2.930m剪力墙暗柱配筋详图
下面来看案例:
【工程名称：XX项目二期20#】
本工程地下2层，地上28层，剪力墙结构。
1.首先识别柱大样，这个是识别柱的准备工作，按图纸准确无误的识别柱大样。

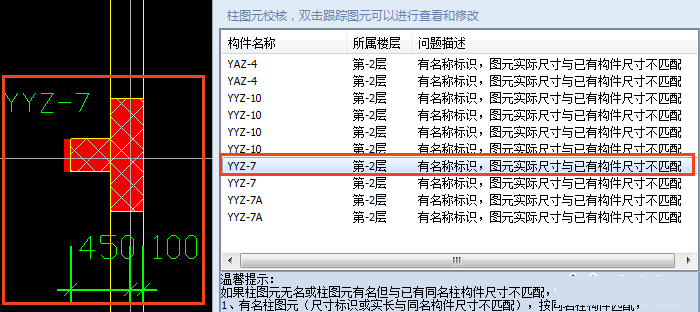

2.识别柱：提取柱边线提取柱标识自动识别柱柱图元校核；

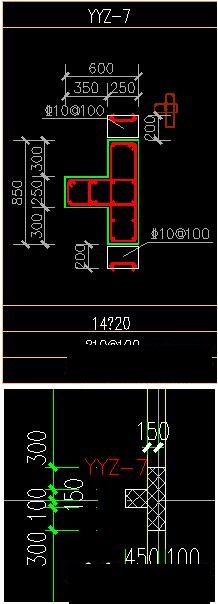

3.看到这个，我们就可以反查下图纸：
看到这两张图纸，就能明确暗柱大样图350应该改为300，在软件中操作为：先选择暗柱【YYZ-7】，然后再点属性，在截面编辑中把350应该改为300就可以了。
通过自动识别柱、柱图元校核，就可以轻松地找出暗柱大样尺寸和墙柱平面定位尺寸不一致的情况，然后进行调整，避免没必要的钢筋浪费和返工。
