项目概况：
结构类型：砖混结构，5+2层；

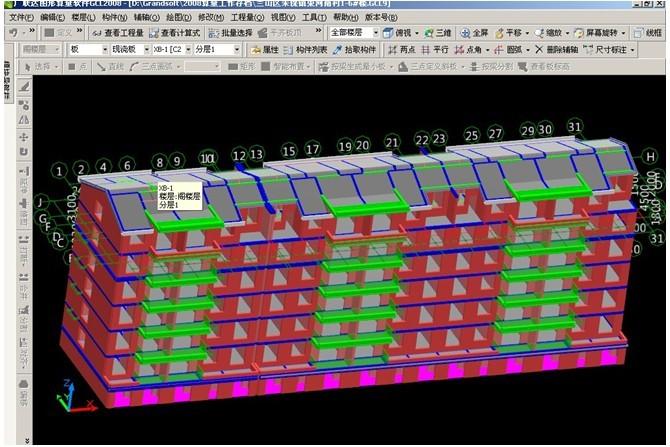

结构设计特点主要体现在：砼外凸腰线、坡屋面、条形基础、南北飘窗；如下图：
在这里我仅就砖混结构中的部分附属构件的处理谈一下个人思路，权作抛砖引玉。
1、排烟（气）道的处理
和大多数的住宅楼一样，本工程厨房、卫生间均设置了成品排烟（气）道。依据设计图纸，需要计算和排烟道相关的工程量如下表：
序号需要计算的工程量项目备 注1成品排烟（气）道长度预留洞口与成品排烟（气）道外径尺寸吻合，通楼层高度设置2排烟道贴墙面墙面不做饰面3排烟道外露面饰面做法同其他墙面做法

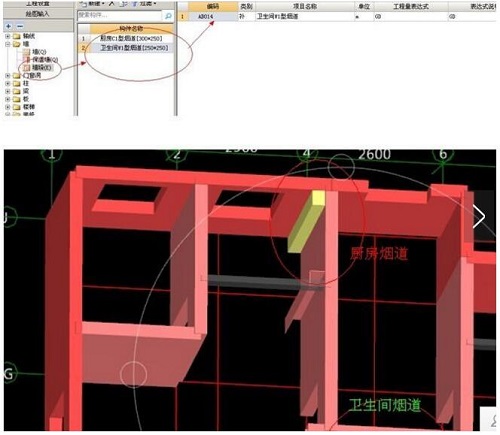

综合上表因素，确定将烟道定义为附墙垛；

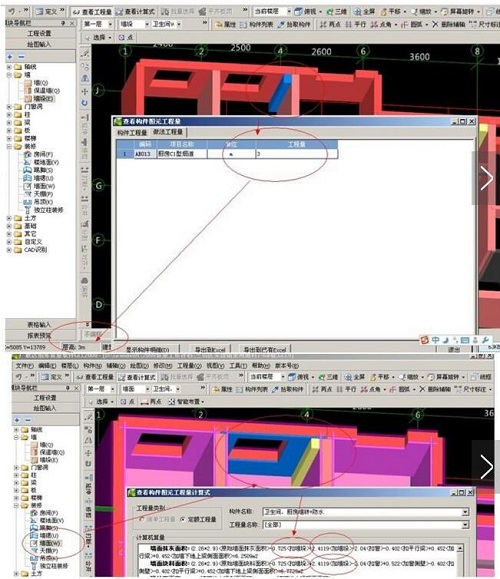

工程量计算结果如下
2、不同厚度斜屋面的绘制
在同一平面结构中，存在厚度不同的现浇板的情况是很普遍的，而且绘制起来方法也很灵活多样。但是在斜屋面结构中，同一斜面上存在不同的板厚，这种情况又该如何处理？这是我们值得思考的问题。一般情况下，斜屋面的顶标高、底标高需要结合剖面图确定；如果存在不同的板厚，就需要分段确定标高，做起来比较的繁琐也极易出错。在这里，我向大家推荐一种方法，至少可以简化一下步骤吧。

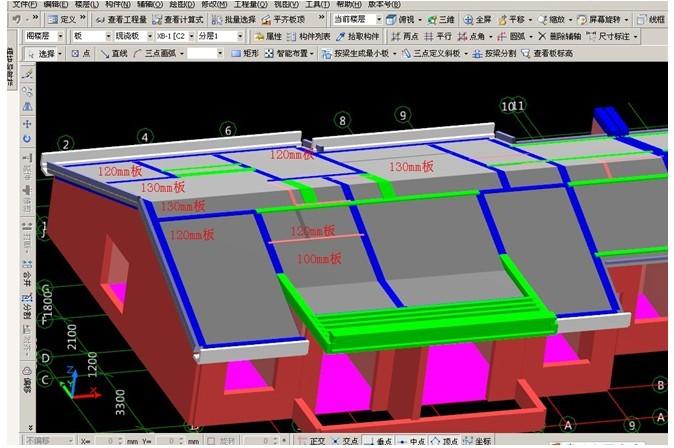

如上图，绘图步骤如下：1、分别定义120mm100mm130mm厚度现浇板；2、以120mm为基准，绘制现浇板；3、以屋脊线、转折线为基准线分割120mm现浇板；4、利用三点定义斜板功能，设置斜屋面；5、执行平齐板功能；6、找到100mm120mm斜板位置，以此位置为基线分割120mm斜屋面图元；7、选中相应的板块，修改属性对话框名称为100mm或者120mm板；这样，一切OK！软件会在保持斜屋面整体坡度不变的前提下把不同板厚的现浇板区别开来；
3、飘窗设置
定义飘窗构件需要特别注意的是：属性编辑框中离地高度不是到窗台的高度，而是到飘窗底板底标高的高度；在这里，大家往往有窗台高度的惯性思维，飘窗一旦绘制，不仔细观察图元还很难发现错误；

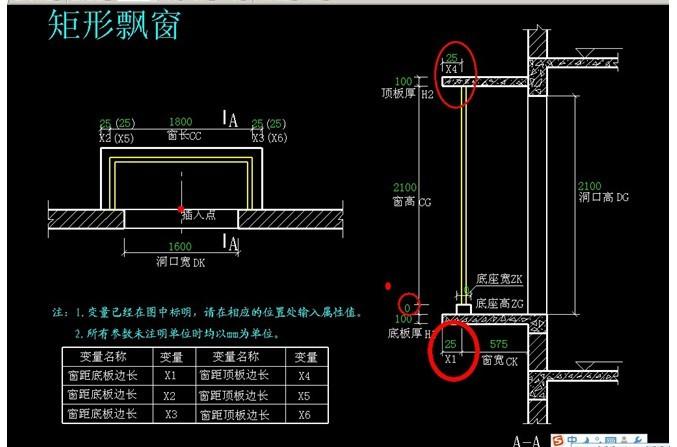

飘窗图元参数的输入中要特别注意几个数据，如下图：
施工图中一般仅标注飘窗板的外挑宽度和长度，门窗表也仅标明洞口宽度；X1 X4数据如何确定呢？作者认为：首先可以查看选用的图集中是否有明确的数据参考？如果没有，那么在招标答疑或者图纸会审过程中应作为一项问题重点提出；
绘制较少的图元，计算尽可能多的工程量，这是我们利用软件的最终目的。那么要想实现这个目标，就是要尽可能全面利用构件代码。飘窗构件的定义如下：
由上图我们可以看到，定义一次构件，绘制一个飘窗图元，我们可以把飘窗顶板、底板的内外抹灰、饰面涂料飘窗板砼工程量飘窗板模板面积飘窗塑钢窗面积全部计算出来；计算结果如下图：
4、标高属性设置的技巧
在GCL2008软件的使用过程中，我们需要频繁地输入一些标高。就常规构件来说，软件默认的是层底标高、板顶标高、板底标高等，我们是不需要特别修改的。但是，对于下列情况，我们就需要特别修改：女儿墙顶标高、上翻梁顶标高、下沉板顶标高等；在这里我建议大家尽可能少用具体数据，而多采用类似层底标高+**、层顶标高+**的形式修改；这样处理的优势在于：方便楼层之间构件复制，且避免构件图元重叠的错误提示。
5、砼、砖条形基础组合定义一次绘制图元的不适用性
在绘制条形基础的时候，我们早已习惯了按照基础详图编号定义条形基础，把砖条形基础、砼条形基础作为同一条形基础构件下的条基单元分别定义，一次绘制完成。这种习惯没有什么错误可言；但是，在此我更想提醒朋友们一句：定义条形基础前多打一个问号，仔细分析一下基础平面图上，砖条形基础和砼条形基础是不是都是同时平行布置的？其实不然，好多情况下，砼条形基础的上面，砖条形基础都是断开的；在同一项目内，这种情况比较普遍的话，我建议大家把砼条形基础、砖条形基础分开来定义，分别绘制；这样即达到了灵活布置砖条形基础的目的，同时也保持了砼条形基础的连续（不间断）性，为导入GGL2009软件准确计算砼条形基础钢筋创造了条件。
