落地式扣件钢管脚手架
本文落地式脚手架验收从一般要求、材料、剪刀撑(主控)、立杆、基础和连墙件六大方面叙述。
1、基本要求(一般)
① 搭设高度不宜大于50m,超过50米必须组织专家论证;
② 搭设人员必须持证上岗,佩戴好防护用具;
③ 外架进度要比结构施工进度快,保证防护高度;
④ 架体上不得堆积材料及垃圾;
⑤外架外立面有楼栋及楼层标识。

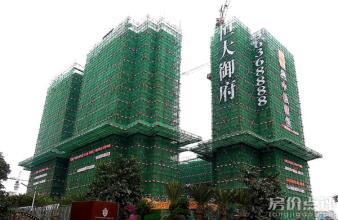

恒大御府标准外架
外架网粘贴安全标语
2、材料(重点)
① 钢管无变形、裂缝,厚度、直径符合规范要求;
② 扣件无裂缝、滑丝,扭矩符合规范要求;
阻燃安全网绑扎牢靠
③ 采用阻燃密目安全网。
3、剪刀撑(主控)
① 宽度不应小于4 跨,且不应小于6m,斜杆与地面的倾角宜在45~60之间;
② 在外侧立面整个长度和高度上连续设置剪刀撑;
③ 搭接长度不应小于1m,并采用不少于2个旋转扣件固定。

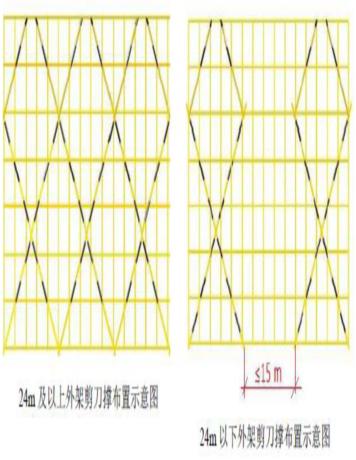

剪刀撑布置要求
45~60剪刀撑角度
4、立杆(重点)
① 立杆搭设间距符合规范及方案要求;
② 不得出现悬空立杆。
5、基础(一般)
① 地基应平整夯实并使用混凝土硬化,架外侧500mm处设置排水明沟;
② 每根立杆底部必须设置长垫木,并设有扫地杆。
6、连墙件(主控)
① 采用刚性连墙件,连墙件数量符合规范要求;
② 连墙件须连接内外两排立杆。
悬挑式扣件钢管脚手架
悬挑外架主要从一般要求、材料、剪刀撑、立杆、连墙件、工字钢、斜拉钢丝绳和封闭维护八大方面叙述。
1、基本要求(一般)
①搭设高度不宜大于20m,超过20米必须组织专家论证;
②搭设人员必须持证上岗,佩戴好防护用具;
③外架进度要比结构施工进度快,保证防护高度;
④架体上不得堆积材料及垃圾;
⑤外架外立面有楼栋及楼层标识。
2、材料(重点)
① 钢管无变形、裂缝,厚度、直径符合规范要求;
② 扣件无裂缝、滑丝,扭矩符合规范要求;
③ 采用阻燃密目安全网。
3、剪刀撑(主控)
① 宽度不应小于4 跨,且不应小于6m,斜杆与地面的倾角宜在45~60之间;
② 在外侧立面整个长度和高度上连续设置剪刀撑;
③ 搭接长度不应小于1m,并采用不少于2个旋转扣件固定。
4、立杆(重点)
① 立杆搭设间距符合规范及方案要求;
② 不得出现悬空立杆。
5、连墙件(主控)
① 采用刚性连墙件,连墙件数量符合规范要求。
6、工字钢(主控)
① 不宜小于16号,长度不小于3m,挑与固定端长度比不大于1:1.25;
② 锚环应与工字钢有可靠固定,并塞缝严密。

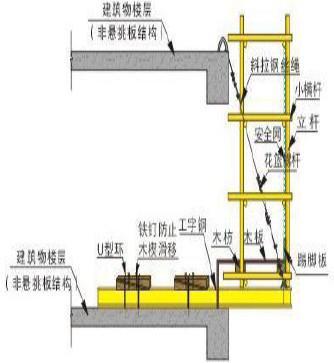

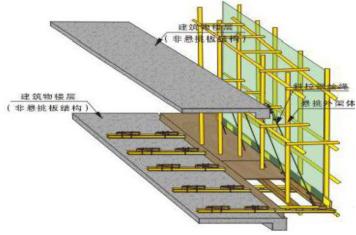

悬挑外架搭设示意图
7、斜拉钢丝绳(一般)
① 斜拉钢丝绳不小于12.5,拉环、吊环使用圆钢,直径不小于16;
② 悬挑工字钢未安装斜拉钢丝绳前,其上搭设的架体不能超过两层;

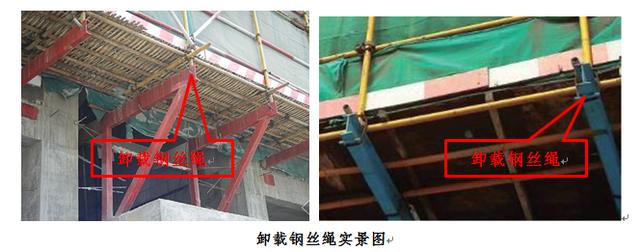

③ 卸荷钢丝绳设置位置及数量不得小于方案要求并及时安装。
8、封闭防护(一般)
① 架体底板要密闭防护

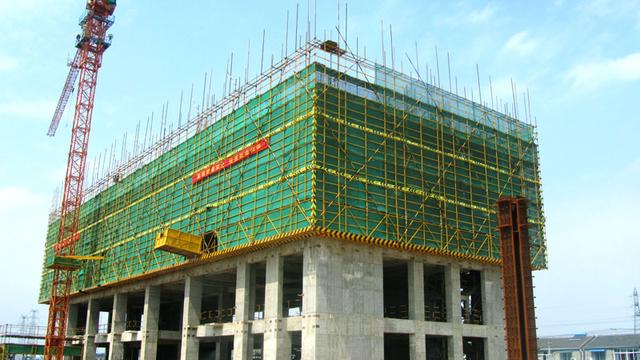

悬挑外架实景图1
悬挑外架实景图2
卸料平台
额外的,卸料平台作为特殊的悬挑结构,其必然有其特殊要求,具体验收要求如下:
1、搭设要求(重点)
① 主框架梁使用不小于16号工字钢,并三面设置密闭防护;
② 吊环、锚环等使用圆钢,并与工字钢塞缝严密;
③ 钢丝绳直径符合方案要求,卡环设置符合规范要求;
④ 要有限重标示牌及验收牌;
⑤ 不得设于主干道或营销广告的一侧;
⑥ 不得与内外架拉结。
2、拉结
① 反拉钢丝绳与建筑物的拉接
② 反拉钢丝绳与工字钢的连接
a. 钢丝绳夹应把夹座扣在钢丝绳的工作段上,U 型螺栓扣在钢丝绳的尾段上。
b. 悬挑工字钢未安装斜拉钢丝绳前,其上搭设的架体不能超过两层。
c. 严禁采用钢筋代替斜拉钢丝绳。
