1、钢板桩设计资料（根据地勘报告确定相应参数）
（1）桩顶高程H1：0m；无地下水。
（2）地面高程H0：0m；基坑底高程H3:-8.3m；开挖深度H：8.3m。
（3）坑内、外土的重度平均值r1、r2均为17kN/m3；内摩擦角平均值ф=22.95；粘聚力c=40.4kPa。
（4）地面超载q：按10t考虑，换算后为10kN/m2。
（5）钢板桩采用国产拉森钢板桩，选用鞍Ⅳ型（见《简明施工计算手册》中国建筑工业出版社，第290页）钢板桩参数：A=98.7cm2，W=2043 cm3，[]=200MPa，桩长12m。
2、钢板桩入土深度计算
2.1内力计算
（1）均布荷载换算土高度

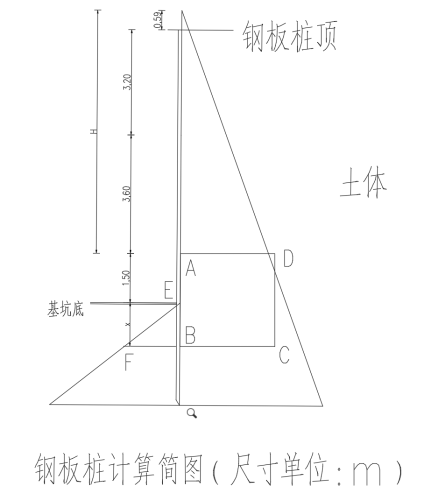

作用在钢板桩上的土强度及压力分布见图。根据《简明施工计算手册》，中国建筑工业出版社，第284页式（5-89）、式（5-90）得：
Ka=tan2（45-22.9/2）=0.44
Kpi=tan2（45+22.9/2）=2.27
钢板桩均布荷载换算土高度h0=q/r=10/17=0.59（m）
（2）支撑层数及间距

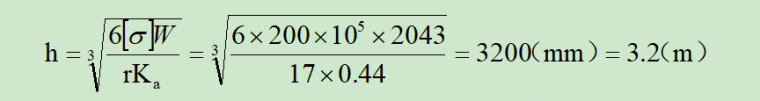

（3）按等弯矩布置确定各层支撑的间距，则拉森Ⅳ型钢板桩顶部悬臂端的最大允许跨度，根据《简明施工计算手册》，中国建筑工业出版社，第284页式（5-59）得：
h1=1.11h=1.113.2=3.6（m）
2.2入土深度计算
用盾恩近似法计算钢板桩入土深度
主动土压力系数、被动土压力系数：Ka=0.44，Kpi=2.27。
根据假定作用在钢板桩AB段上的荷载ABCD,一半传至A点上，另一半由坑底压力EBF承受，如图所示，几何关系根据《简明施工计算手册》，中国建筑工业出版社，第288页式（5-99）得：（Kp-Ka）x2-KaHx-KaHL=0
（2.27-0.44）x2-0.447.39x-0.447.391.5=0
x=2.747（m）
根据如土部分的固定点，被动土压力合力作用点在离坑底2/3x处，所以钢板桩最下面一跨的总跨度在1.5+1.83=3.33（m）处。故钢板桩的总长度至少为8.3+2.747=11.047m，即钢板桩长度为11.047m，故土深度为2.747m时能保证桩体本身的稳定性，选用12m钢板桩，实际入土深度为3.7m。
3、钢板桩稳定性验算
3.1基坑底部隆起验算

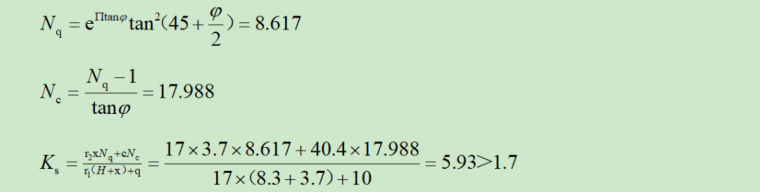

基坑抗隆起稳定性分析采用抗隆验算方法。根据《基础工程》，中国建筑工业出版社，第308页式（8-30）：x=3.7m，H=8.3m，q=10kN/m2，ф=22.95，c=40.4kPa，安全系数K=1.7
即钢板桩打入深度3.7m时，地基土稳定，不会产生隆起现象。
