一、定位轴线
1、定位轴线的作用
（1）设计和读图时定位的重要依据；
（2）施工中墙身砌筑、柱梁浇筑、构件安装等定位、放线的依据。
规定： 主要承重构件，应绘制水平和竖向定位轴线，并编注轴线号
对非承重墙或次要承重构件，编写附加定位轴线。
2.定位轴线的编号
（1）横向定位轴线编号用阿拉伯数字，自左向右顺序编写；
（2）纵向轴线编号用拉丁字母（除I、O、Z），自下而上顺序编写。
平面图上定位轴线的编号，宜标注在图样的下方与左侧。在两轴线之间，有的需要用附加轴线表示，附加轴线用分数编号。
（3）对于详图上的轴线编号，若该详图同时适用多根定位轴线，则应同时
注明各有关轴线的编号，如下图所示。
定位轴线及编号方法
附加定位轴线的编号
详图的轴线编号

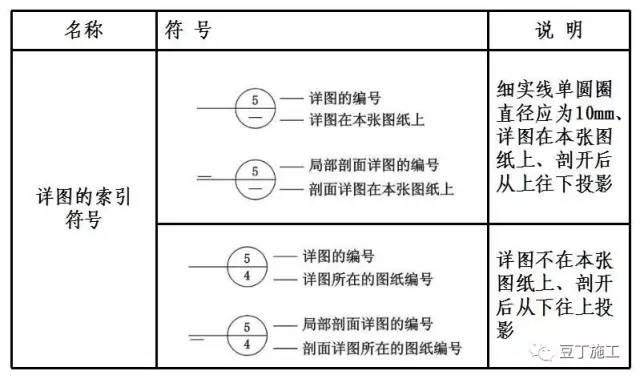

二、索引符号与详图符号
1、作用：详细表示某些重要局部，需要另绘制其详图进行表达。
对需用详图表达部分应标注索引符号，并在所绘详图处标注详图符号。
2、画法：
（1）索引符号由直径为10mm的圆和其水平直径组成，圆及其水平直径均应以细实线绘制。
（2）索引符号如用于索引剖面详图，应在被剖切的部位绘制剖切位线，
并以引出线引出索引符号，引出线所在的一侧为投射方向。
可以理解成类似于对文章中的字词等进行解释
索引符号与详图符号
三、标高符号
1、标高是标注建筑物高度方向的一种尺寸形式，以米为单位。
绝对标高：以青岛附近黄海平均海平面为零点测出的高度尺寸，它仅使用在建筑总平面图中。
相对标高:以建筑物底层室内地面为零点测出的高度尺寸。
建筑标高:指楼地面、屋面等装修完成后构件的表面的标高。如楼面、台阶顶面等标高。
结构标高:指结构构件未经装修的表面的标高。如圈梁底面、梁顶面等标高。
2、标高符号画法及标高尺寸标注
（1）等腰直角三角形，细实线绘制，斜边上的高约3mm；
（2）总平面图室外地坪标高符号，宜用涂黑的等腰直角三角形
（3）符号尖端应指被注高度的位置，一般应向下，也可向上。
（4）标高数字的正负号、小数位数(两位或三位)、同一位置要标几个标高时。

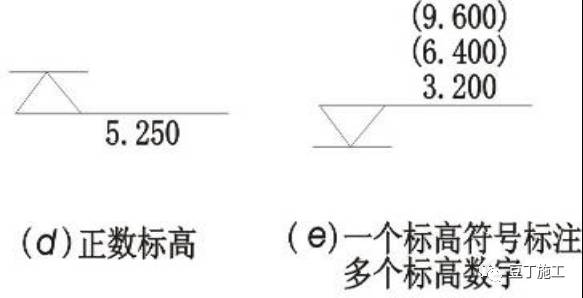

标高符号及标高数字的注写

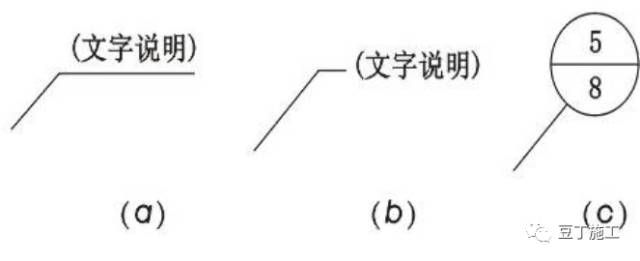

四、引出线
1、画法
（1）引出线是对图样上某些部位引出作文字说明、尺寸标注和索引详图等用的，应以细实线绘制。可采用水平方向的直线或者水平方向长30，45 ，60 ，90 的直线和折线。
（2）文字说明宜注写在横线的上方，也可注写在横线的端部。
（3）索引详图的引出线，应对准索引符号的图心
（4）对于同时引出几个相同部分的共用引出线，引出线应相互平行，也可画成集中于一点的放射线

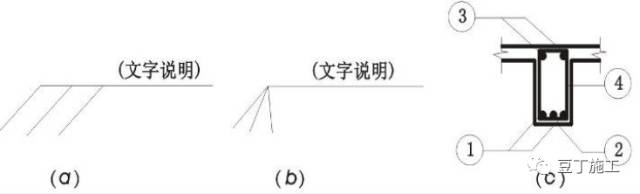

引出线

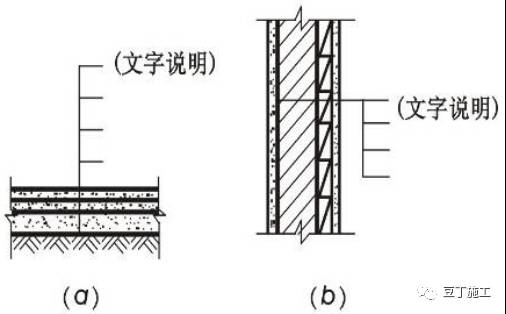

多层构造引出线
共用引出线
五、其他符号
（一）连接符号
1、用途
对于较长的构件，当其长度方向的形状相同或按一定规律变化时，可断开绘制，断开处应用连接符号表示。
2、画法
连接符号为折断线(细实线)，并用大写拉丁字母表示连接编号。

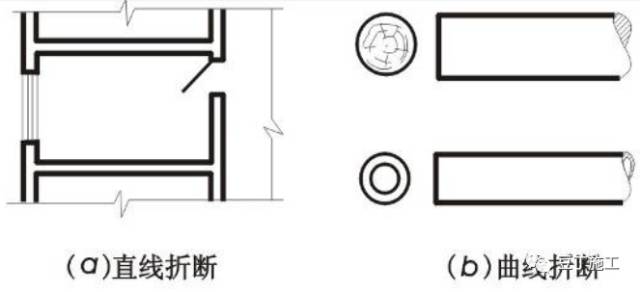

（二）折断符号
（1）直线折断：当图形采用直线折断时，其折断符号为折断线，它经过被折断的图面。
（2）曲线折断：对圆形构件的图形折断，其折断符号为曲线。

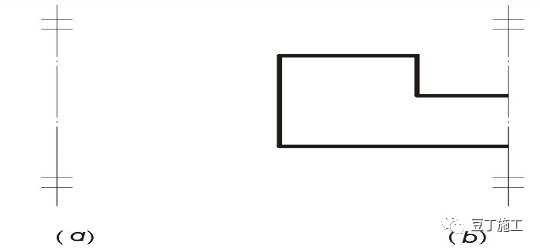

（三）对称符号
1、用途
当房屋施工图的图形完全对称时，可只画该图形的一半，并画出对称符号，以节省图纸篇幅。
2、画法
在对称中心线(细单点长画线)的两端画出两段平行线(细实线)。
平行线长度为6～10mm，间距为2～3mm，且对称线两侧长度对应相等。

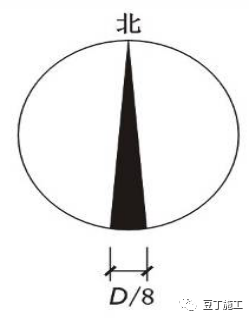

（四）指北针
1、用途
在总平面图及底层建筑平面图上，一般都画有指北针，以指明建筑物的朝向。
2、画法
（1）圆的直径宜为24mm，用细实线绘制；
（2）指针尾端的宽度3mm，需用较大直径绘制指北针时，指针尾部宽度宜为圆的直径的1/8；
（3）指针涂成黑色，针尖指向北方，并注北或N字。
（五）风向频率玫瑰图
1、用途 用来表示该地区常年的风向频率和房屋的朝向。
2、画法
根据当地多年平均统计的各个方向吹风次数的百分数，按一定比例绘制的。
3、阅读
风的吹向是指从外吹向中心。实线范围表示全年风向频率，虚线范围表示夏季风向频率。
（六）坡度
在施工图中对倾斜部分的标注，通常用坡度（斜度）来表示，当坡度方向不明显时，在坡度的数字下面应加注坡度符号，坡度符号一般指向下坡方向
1、坡度较大时采用
2、坡度一般时采用
3、坡度平坦且坡度方向不明显时采用
4、道路及路面的坡度标志
本图适用于总图
5、管道的坡度标志
六、常用图例符号

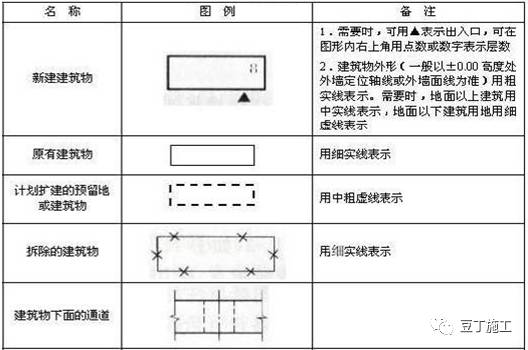

1、建筑总平面图图例

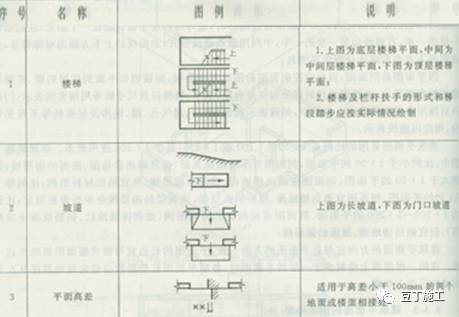

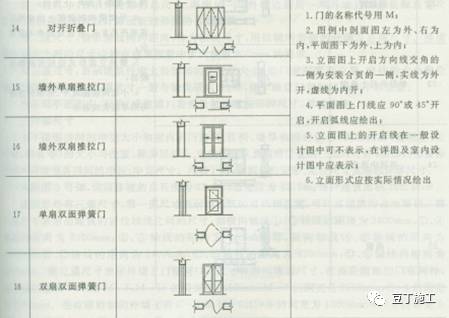

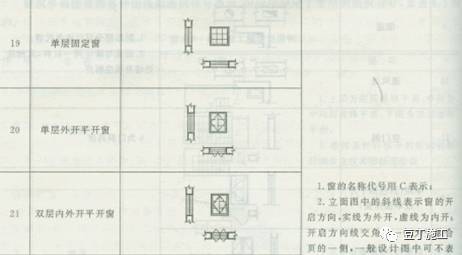

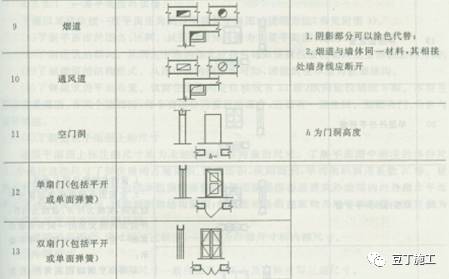

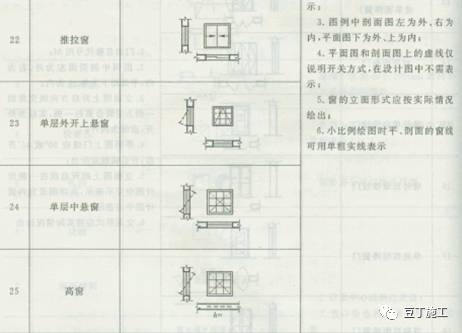

2、常用构造及配件图例

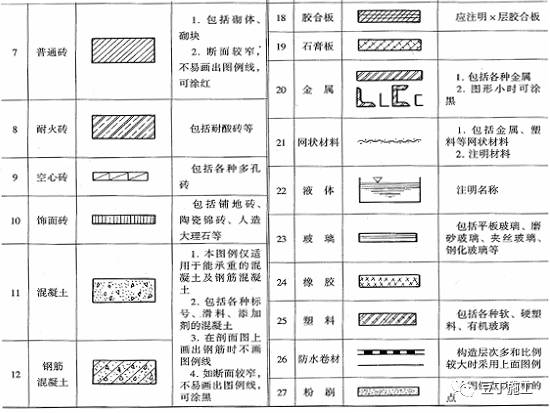

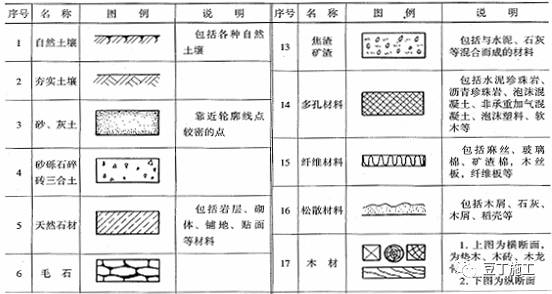

3、常用建筑材料图例
