一、铝合金模板测量放线要求
1、墙线控制线的测量放线
墙线控制线的测设，要求墙线墨线需超出剪力墙墙边200mm以上，以便于模板安装后调整位置。控制线允许偏差2mm。如图1
2、 1000mm标高线及板厚控制线的测设要求
a、下层混凝土浇筑完毕后，须及时将1m标高线需在每道剪力墙钢筋上标识出，每道剪力墙角边钢筋均需给出标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，以便于楼板厚度的检查控制。如图2

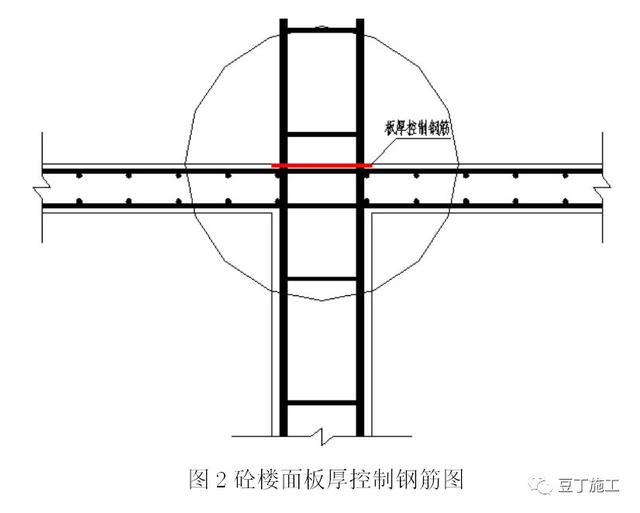

b、板厚控制线需按楼层标高在钢筋上做出标识，标识须控制在低于楼面板下5mm处，剪力墙每面要求测放三个及三个以上楼面标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，在控制点处焊接板厚控制钢筋，板厚控制钢筋横向距离小于等于800mm，并在控制钢筋上拉3铁线控制混凝土楼面预浇筑距离，浇混凝土以覆盖铁线为准，楼面厚度误差要求控制在-5mm内。如图3
二、墙厚定位钢筋的安装要求
待楼面混凝土浇筑完成后，在距楼面板50~100MM钢筋处焊接墙厚定位钢筋，定位钢筋横向间距为800mm。定位钢筋长度根据墙厚确定，其焊接按照弹出的墙线确定，钢筋与墙线控制线偏差应小于2mm，以保证模板安装时剪力墙下部的墙体厚度。如图4，图5

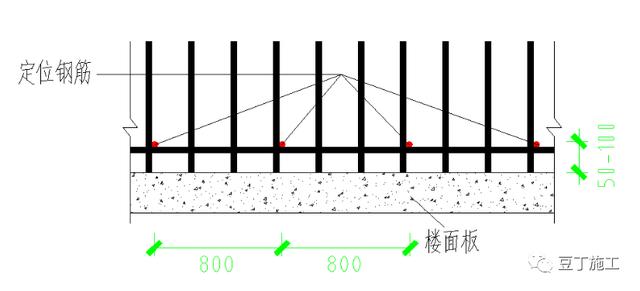

如图4剪力墙定位钢筋布置图
如图5定位钢筋横截面图
