1．三元乙丙橡胶防水卷材
三元乙丙橡胶防水卷材，是以乙烯、丙烯和双环戊二烯三种单体共聚合成的三元乙丙橡胶为主体，掺入适当量的丁基橡胶、硫化剂、促进剂、软化剂、补强剂和填充剂等，加工制成的高弹性的防水材料。
其特点是耐老化、使用寿命长、拉伸强度高、延伸率大；对基层的伸缩或开裂变形适应性强。
特性
（1） 耐老化性能好，使用寿命长。
由于三元乙丙橡胶分子结构中的主键上没有双键的特殊结构稳定性。所以，主键上不易发生断裂，这是抗老化性能的根本原因。
（2） 拉伸强度高、伸长率大，对抗伸缩或开裂变形的适应性强。
（3） 三元乙丙橡胶防水卷材的拉伸强度为7．36MPa ，断裂伸长率为450 ％，所以，它的抗裂性能极好，能适应变形较大的防水工程的需要。
（3） 耐高低温性能好。
三元乙丙橡胶防水卷材的冷脆温度低、耐热性好、耐候性好，可以在严寒或酷热的气候环境中长期使用。
（4） 适用于单层防水层、冷施工。
施工工序简化、提高施工效率、减少环境污染、改善施工作业条件。
（5） 适用范围
三元乙丙橡胶防水卷材适用于屋面防水层、也可用于有保护层的屋面，室内地面、厕浴间、厨房间及地下室、贮水池、隧道及其市政工程防水等。
2．再生橡胶防水卷材
再生橡胶防水卷材，系由废旧橡胶粉掺入适量的石油沥青和化学助剂，进行高温、高压的脱硫处理后，再掺入一定量的填充剂 （材料） 经过胶炼，压延制成的一种质地柔软，具有弹塑性能的防水材料。
再生橡胶防水卷材，具有延伸率大、低温柔性好，耐磨蚀性强、耐水性及耐热稳定性能好的特点。
（二） 材料准备
1．主体材料
高分子防水卷材主要包括三元乙丙橡胶防水卷材、氯化聚乙烯橡胶共混防水卷材、氯化聚乙烯防水卷材、氯磺化聚乙烯防水卷材以及聚氯乙烯防水卷材、再生胶防水卷材。
2．配套材料
（1） 基层处理剂：以聚氨酯煤焦油系的二甲苯溶液或氯丁橡胶乳液等组成。
基层处理剂的作用是隔绝基层渗透来的水分和提高基层表面与合成高分子防水卷材之间的粘结能力。它相当石油沥青防水施工的冷底子油，因此，又称底胶。
（2） 基层胶粘剂：一般可采用氯丁橡胶和叔丁基酚醛树脂为主要成分制成的胶粘剂（如404 胶等）。
这种胶粘剂主要用于防水卷材与找平层之间的粘结。其粘结剥离强度应大于50N／25mm 。
（3） 卷材接缝胶粘剂：以氯化丁基橡胶。丁基橡胶或氯丁橡胶和硫化剂、促进剂、填充剂、溶剂等配制而成的双组分或单组分常温硫化型的胶粘剂。如为双组分时则 A液和B 液分别包装，施工时可将 A 液和B 液按1∶1 的比例配合，用搅拌器搅拌均匀，即可涂施。
它主要用于卷材接缝粘结的专用胶粘剂。
4） 卷材接缝密封剂：施粘时可选用单组分氯磺化聚乙烯密封膏或双组分聚氨酯密封豪等材料作接缝的密封剂。
它主要用于卷材与卷材搭接接缝边缘，以及卷材末端收头部位的密封处理。
（5） 表面着色剂：它是以三元乙丙橡胶溶液或聚丙烯酸酯乳液与铝粉 （或铬绿、钛青绿） 等混合、研磨加工制成，为银色或绿色的着色剂。
主要用于卷材防水层的保护层，将着色剂涂刷在卷材防水层上，可以达到反射阳光、降低顶层室内温度和美化屋面的作用。

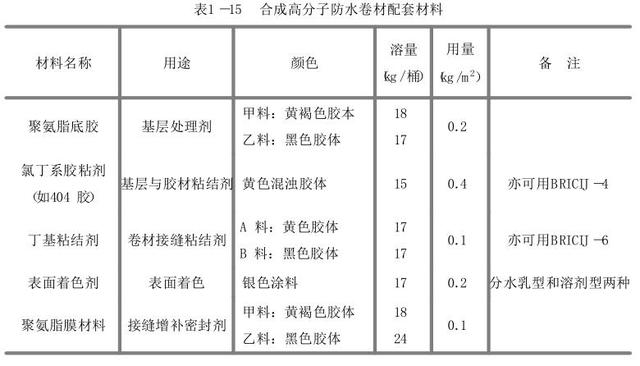

3．合成高分子防水卷材施工的配套材料，见表1 －15 。
4．辅助材料
（1） 二甲苯：基层处理剂的稀释剂和工具清洗剂。
（2） 乙酸乙酯：主要用于洗手及清除被胶粘剂等污染的部位。
5．施工机具准备
合成高分子防水卷材施铺，一般应备有电动搅拌器，高压吹风机、滚动刷、手持压辊、剪刀、直尺等工具。
（三） 施工作业条件
1．基层处理
（1） 找平层的做法和要求，见表1 －3 。如无保温层的预制屋面板接头部位高低参差不齐或凹坑较大时，应采用掺水泥用量的20 ％107 胶的1∶2．5 ～1∶3 的水泥砂浆修整平顺。
（2） 基层与突出屋面结构的细部处理，应符合表1 －1 要求。

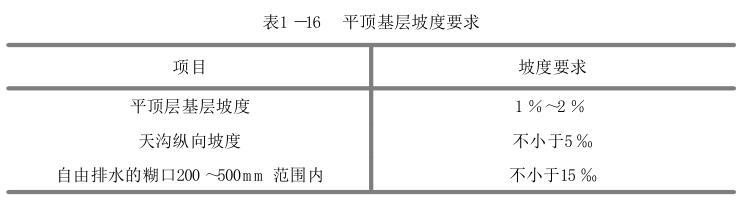

（3） 找平层的坡度应符合表1 －16 要求。
（4） 基层必须干燥，含水率一般应小于9 ％。
（5） 铺贴卷材防水层以前，应将基层清扫干净。对突出屋面的结构阴阳角、管道根、排水口等部位更应认真清理干净，如发现油污、铁锈等，要用砂纸、钢丝刷或溶剂清除洁净。
（四） 合成高分子防水卷材施工要点
1．施工工艺流程
合成高分子防水卷材单层外露防水构造。包括预制钢筋混凝土屋面板、保温层、水泥砂浆找平层、基层处理剂、基胶粘剂、高分子防水卷材、表面着色剂。
2．施工操作要点
（1） 基层处理剂施涂。
①基层处理剂配制。将聚氨酯涂膜防水材料的甲料、乙料、二甲苯胺按1∶1．5 ：3比例配合搅拌均匀。
②基层处理剂施涂操作方法。用长把滚刷蘸满配制好的基层处理剂均匀地涂布在基层表面上，待4h 以上干燥后，方可进行下道工序的施工。也可用喷浆机喷涂含固量为40 ％、pH 值为4 、粘度为0．01PaS 的阳离子氯丁胶乳。喷涂时要求厚薄均匀，经12h左右干燥后 （视温度和湿度而定），方可进行下道工序施工。
（2） 细部增强处理
对于屋面易产生渗漏的部位，如平屋面的阴阳角、排水口、通气孔的根部等，在施铺防水卷材前，应采用聚氨酯涂膜防水材料或常温自硫化的丁基橡胶胶粘带进行增强处理。
①聚氨酯涂膜防水材料的配制，是将聚氨酯甲料和乙料按1∶1．5 的比例配合搅拌均匀、备用的。
②施涂操作方法，是将配制好的涂膜料均匀涂刷在阴阳角、排水口和通气孔根部四周，涂刷宽度以距中心200m m 以上，厚度以1．5m m 以上为宜。涂刷固化24h 以上，待涂膜坚固后，方可进行下道工序。

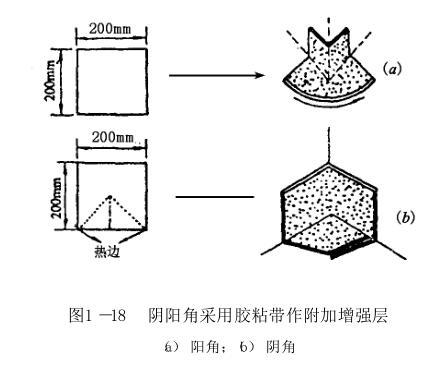

③用常温自硫化丁基橡胶胶粘带处理的方法是将胶粘带按图1 －18 前裁好，并粘贴在预定的基层上。
（3） 基层胶粘剂施涂
①涂布基层胶粘剂。胶粘剂为氯丁橡胶系胶粘剂 （如404 胶等）。施涂前应用手持电动搅拌器搅拌均匀然后施涂。
②施涂操作方法
a．首先将卷材展开摊铺在平整干净的基层上，用长把滚刷蘸满胶粘剂，均匀涂布在卷材表面上。但沿搭接缝部位宽100m m 处不得涂胶，涂布厚薄要均匀，不得漏涂。
涂布胶粘剂后，应静置10 ～20min ，待胶膜干燥到指触基本不粘手时，将卷材用纸筒芯卷好，即可进行铺设。
b．基层表面涂布胶粘剂，用长把滚刷蘸满胶粘剂，均匀涂布在基层处理剂已基本干燥和洁净的表面上。涂布要均匀，切忌在一处反复涂刷，以免将底胶 咬 起。涂布后，待10 ～20min 干燥后，指触基本不粘手指时，即可铺设卷材。
（4） 铺设卷材
《屋面防水工程技术规范》（GB50207 ） 的规定。
合成高分子防水卷材施工时，基层应干燥。板缝应清理干净，浇缝必须密实。板端嵌缝密封材料必须粘结牢固、封闭严密；基层处理剂必须涂刷均匀。
采用多组份涂料应按配合比准确计量，搅拌均匀，已配成的多组份涂料应及时使用。
夹铺胎体增强材料时，应严格控制位于胎体下面的涂层厚度，一般不宜小于1mm 。
①施铺卷材的顺序
施铺卷材应按先高后低、先远后近的顺序进行；施铺防水卷材屋面的防水层时，应先施铺排水比较集中的部位 （如排水口、据口、天沟等处），按标高由低到高的顺序施铺。
②卷材的配置
施铺防水卷材应将卷材顺长方向进行配置，使卷材长向与水流向坡度垂直。卷材的搭接要顺水流坡度方向，严禁与水流成逆向配置。
③卷材的铺贴
卷材的铺贴应根据卷材配置方案，从流水下坡开始，先弹出基准线，将已涂布胶粘剂的卷材圆筒中，插入一根430 1500mm 的铁管，由两人分别手持铁管两端，将卷材的一端粘贴固定在预定部位，再沿基准线铺展卷材。
施铺时，严禁将卷材拉得过紧，更不允许拉伸卷材，也不允许有皱折现象。铺粘时每间隔1m 对准标准线粘贴一下，以此顺序，边对线边铺贴，以使施铺卷材平整顺直。
立面与平面相连部位的卷材，应由平面向立面铺贴，儿并要使卷材紧贴阴角，严禁出现空鼓现象。
卷材铺展后应及时用干净松软的长把滚刷从卷材的一端开始朝卷材的横方向顺序用力液压一遍，并应认真地排除卷材底下的空气，使卷材铺贴牢固。
滚压。排除空气后，平面部位应用外包橡胶的长300m m 、重30 ～40kg 的铁辊滚压一遍，使其粘结牢固，垂直部位 （立面） 用手压辊滚压粘牢。
④卷材铺展后接缝的粘贴
a．卷材的接缝宽度一般为100mm ，在搭接缝部位每隔500 ～600m m 处，用氯丁系橡胶胶粘剂涂刷一道，基本干燥后，将搭接部位的卷材翻开，先作临时粘结固定。
b．粘结剂的配制。用丁基橡胶胶粘剂的A 、B 两个组分，按1∶1 的比例配合搅拌均匀，备用。
c．接缝粘贴。用油刷均匀地将配合好胶粘剂涂刷在翻开卷材接缝的两个粘结面上，涂胶量以0.5 ～0.8kg／m2为宜。干燥20 ～30min 指感基本不粘时，即可进行粘合。粘合时应从一端开始，一边压合一边驱除空气。粘合后要及时用手持压辊顺序认真地滚压一遍，接缝处不允许有气泡或皱折存在。凡三层重叠处的接缝，都必须填充密封膏进行封闭。
d．卷材端头收头处理
防水卷材端头收头处理是防水层的关键的环节。为了防止卷材末端收头和搭接缝边缘的剥落或渗漏，在收头部位必须用单组分氯磺化聚乙烯或聚氨酯密封膏封闭严密，并在末端收头处用掺有水泥量20 ％107 胶的水泥砂浆进行压缝处理。
⑤保护层涂刷
防水层铺设完经验收合格后，方可进行涂刷着色剂。
a．涂刷着色剂前，应将防水卷材表面清扫干净做到无粉尘、杂物等，再用长把滚刷均匀涂布银 （绿） 色的表面着色剂。
b．则性保护层、作法见前面相关内容。
（五） 质量标准
1．着色剂保护层与卷材粘附必须牢固，覆盖应严密，颜色均匀一致，不得有漏底、脱皮等现象。
2．其他规定与高聚物改性沥青防水卷材相同。
（六） 施工注意事项
1．高分子防水卷材以及辅助材料、基层处理剂、胶粘剂、着色剂均属易燃物质。所以，这些物资的存放和施工均应采取防火措施，严禁接近烟火。同时要配备消防器材。
2．雨天和基层受雨水浸泡后尚未干燥时，严禁施铺防水卷材。
3．施工操作者必须注意防水层保护工作，以免损坏防水层。
