井点降水法有：轻型井点、喷射井点、电渗井点、管井井点、深井井点等。

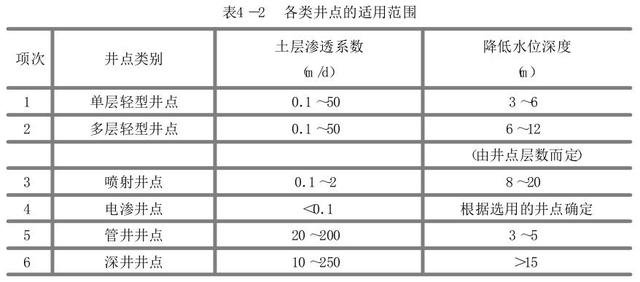

井点降水方法和设备选择，可根据土层的渗透系数、要求降水深度及工程特点，作技术经济比较后确定。各类井点降水法的适用范围可参考表4－2 。
上述各类井点降水法中，以轻型井点降水法应用最为广泛，下面着重叙述。
（1） 轻型井点降水法工作概况。见图4 －1 。
（2） 轻型井点设备。主要包括：井管 （下段为滤管）、集水总管、水泵和动力设备等。

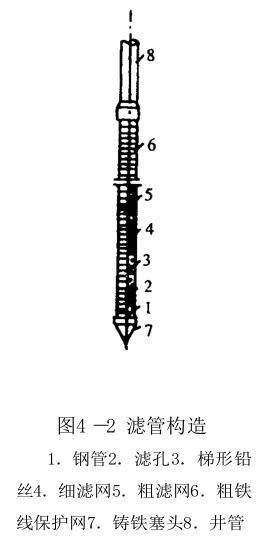

①井管。井管长6m ，滤管长1．0 ～1．2m ，井管与滤管用螺丝套头连接。滤管构造见图4 －2 。滤管的骨架钢管为外径38m m 或51m m 的无缝钢管，管面上钻有12m m 的星棋状排列的滤孔，滤孔面积为滤管面积的20 ％～25 ％。骨架管外面包有两层孔径不同的滤网。在骨架管与滤网之间用梯形铅丝隔开，梯形铅丝沿骨架管绕成螺旋形。滤网外面再绕一层粗铁丝保护网，滤管下端为一铸铁塞头。
②集水总管。集水总管为内径127m m 的无缝钢管，每段长4m ，总管上装有与井管联结的短接头，间距0．8m 或1．2m ，总管与井管以90弯头相连接。

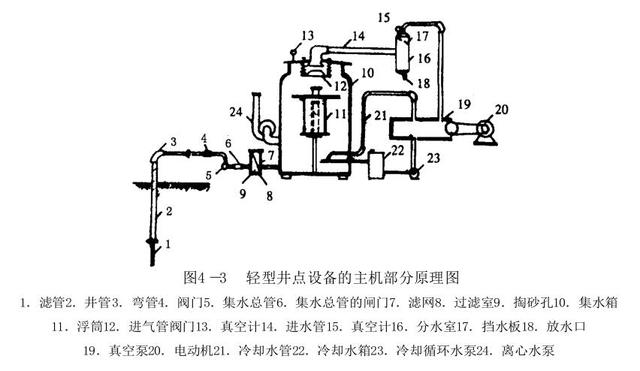

③轻型井点系统的主机。由真空泵、离心水泵和集水箱等组成。主机系统示意图见图4 －3 。主机工作概况为：开动真空泵19 ，使集水箱10 抽成一定的真空度，在真空吸力作用下，地下水经滤管1 、井管2 吸上经弯管和阀门进入集水总管5 ，由此再经过滤室8 再过滤后进入集水箱10 ，集水箱内有一浮筒11 ，可沿中间导杆升降，进入集水箱的水多时，浮筒上升，开动离心泵24 将集水箱内的水排出。为保证真空泵干式工作，在真空泵19 与进水管14 之间装有分水室16 。为了对真空泵进行冷却，专设一冷却循环水泵23 。
一个真空泵的负荷长度 （即集水总管长度） 约为100 ～120m 。表4－3 为一套轻型井点降水系统设备的技术性能。
（3） 轻型井点系统的布置方式：
①井点系统的平面布置。取决于基坑的平面形状和要求降低水位的深度，应尽可能将施工的建筑物基坑的主要部分包围在井点系统以内。开挖长而窄的沟槽可按线状布置井点，如宽度小于6m 、降水深度不大于5m ，可采用单排线状井点，布置在地下水流的上游侧，两端各延伸一个槽宽，见图4 －4 。

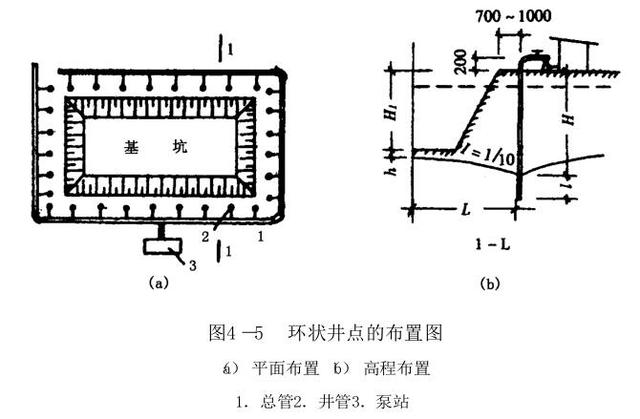

面积较大的基坑宜用环状井点布置，或一端开口 （留出进出基坑道路） 的 U 形井点布置，环状井点的四角部分应适当加密。见图4 －5 。
井管距离基坑壁应大于0．8m ，防止局部漏气，破坏真空。井管间距一般为0.8 ～1.6m 。
②井点系统的高程布置。井管 （不包括滤管） 的埋设深度 H 按下式计算 （图4－5b）：
式中
H 1 井管埋设面至基坑底的距离，m ；
h 降低后的地下水位至基坑底的距离，m ，一般为0.5 ～1.0m ；
i地下水降落坡度，环状井点取1／10 ，单排线状井点取1／5 ；
L 井管至基坑中心的水平距离，m 。
确定井管埋设深度时，还要考虑井管一般宜露出地面0．2m 。为充分利用抽吸能力，总管标高宜接近原地下水位。水泵轴心标高宜与总管齐平。各段总管和滤管宜在同一水平面上。
（4） 涌水量计算。井点系统涌水量 （需抽排的地下水量） 计算是以水井理论为依据的。水井位于两不透水层之间的承压含水层内的，称为承压井；水井位于无压潜水层的，称为无压井。根据井底是否到达不透水层，又可分为完整井或不完整井。四种不同类型并 （见图4 －6） 各有不同的涌水量计算公式。
①无压完整井井点系统涌水量计算：
A．单井涌水量：
式中
Q 单井涌水量，m3 ／d ；
K 渗透系数，m／d ；
H 含水层厚度，m ；
R 抽水影响半径，m ；
S 水位降低值，m ；
r井点的半径，m 。
抽水影响半径R ，可在现场抽水试验确定，也可按下式估算：
B．环形井点系统涌水量：
式中 X 0 基坑的假想半径，m 。对于矩形基坑，当长宽比小于5 时，可将其化成一个假想半径为X 0 的圆形井：
式中 A 基坑井点管所包围的面积，m2。其它符号同上。
②无压非完整井井点系统涌水量计算。为简化起见，一般仍用无压完整井的计算公式，但式中的H 换成有效带深度H0 （图4－6b），环形井点系统无压非完整井涌水量计算公式为：
H0值按表4 －4 查出。
考虑地下潜水从侧面和底面同时渗入，则式 （4 －8） 可修正为：
③承压完整井井点系统的涌水量：
式中符号见图3 －15 （c）。
④承压非完整井井点系统的涌水量：
式中符号见图3 －15 （d）
（5） 确定井点管理的数量与间距。井点管需要根数n ：
式中
n 井点管根数；
Q 井点系统水量，m3／d ；
1.1 考虑井点管堵塞因素的备用系数；
q 单根井点管的出水量，m3／d 。按下式计算
式中
d 滤管的直径，m ；
l滤管的长度，m ；
K 渗透系数，m／d
井点管的间距D ：
式中
D 井点管的平均间距，m ；
L 、B 距形井点系统的长度、宽度、m 。
求出的D 值应＞15d ，并应符合总管接头的间距 （如：0．8 、1．2 、1．6m 等）。
（6） 轻型井点系统的埋设、安装和使用。轻型井点系统的安装和程序为：按布置方案先排放总管，再埋设井点管，用变联管将井点管与总管联接，最后安装抽水设备、试抽。井点管的埋设，一般使用冲水管冲孔，先将高压水泵的射水高压胶管连接在冲孔管，冲孔管可由滑车组悬挂在人字架上，利用0.6 ～0.8MPa 高压水经由冲孔管头部的三个喷水小孔以急速的射水冲刷土壤，同时将冲孔管作上下、左右转动，冲孔管边冲边下沉，在土中形成一个孔洞。孔洞必须体质垂直，孔径一般不小于300mm ，孔径要上下一致，并及时在井点管与孔壁之间填灌砂滤层，至此人字架可搬至下一个冲孔位置。井点管的埋设和砂滤层的填灌，是保证轻型井点系统顺利抽水，达到降水目的关键。砂滤层宜选用级配良好、洁净粗砂，以免堵塞滤管的网眼。砂滤层灌好后，距地面0.5 ～1.0m深度内，再粘土捣实封堵，防止漏气。井点管埋设完毕，可接通总管和抽水系统试行抽水，检查有无漏水、漏气现象，出水是否正常。
使用轻型井点系统，应保证连续抽水。时抽时停，滤网易于堵塞；中途停抽，地下水位回升，可能引起边坡坍方等事故。正常出水规律是 先大后小、先浑后清。
真空泵的真空度是判断井点系统运行是否良好的尺度，必须经常观测，造成真空度不足的原因，通常是由于管路系统连接存在漏气，应及时检查并采取措施。
井点管淤塞，一般可从听管内水流声响，手扶管壁感到振动，夏、冬季手摸管子有夏冷、冬暖的感觉等简便方法检查。如发现淤塞井点管较多，严重影响降水效果时，应逐根用高压水冲洗，或拔出重新埋设。
并点系统降水时，尚应对邻近现有建筑物进行沉降观测，如发现过大沉陷，应及时采取防护措施。
