一个按钮控制电动机启停原理及电路图详解

一个按钮控制电动机起动和停止的电路及电路原理有很多种,涉及的元器件和电路图尽管不同,但是电机控制的原理大致相似,下面我们来分析一下最基本的一个按钮控制电动机启停电路。

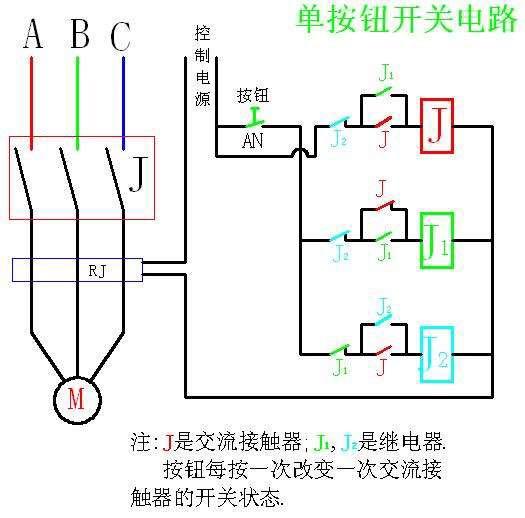

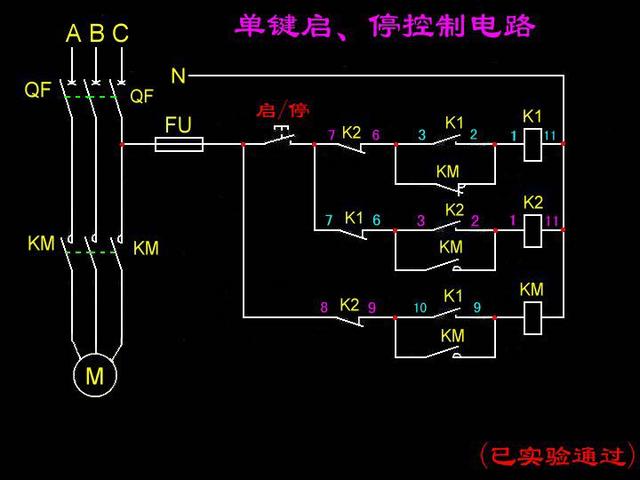

最基本的电路及原理

原理及电路图分析:

第一次按下SB(启停按钮)时:

第一回路,线圈K1吸合并通过常开触点K1自锁;

第二回路,常闭触点K1断开保持线圈K2断电;

第三回路,由于线圈K1的常开触点吸合,线圈KM吸合并通过常开触点KM自锁。

松开SB

第一回路:此时线圈K1断电,第一回路常闭触点KM已断开.

第二回路:常开触点KM已闭合,为K2吸合作准备。

第三回路:K1断开,KM通过自锁吸合。

第二次按下SB:

第一回路,由于常闭触点KM已断开,线圈K1断电;

第二回路,由于常开触点KM已闭合,常闭触点K1闭合,线圈K2吸合并自锁;

第三回路,由于常闭触点K2的断开,线圈KM断电停止工作。

松开SB,回到初始状态。

备注:

1,SB(启停按钮)是串联在K1和K2线圈的母线上的,这一点非常关键!

2, K1和K2的自锁是必要的,如果没有,则会抖动。

3,互锁的作用是保证K1,K2中只有一个得电。
