一、结构配管
1、电气管道预埋

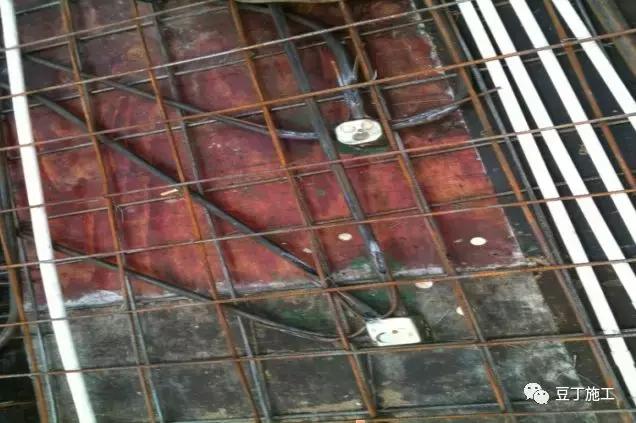

电管预埋 应提前做好暗埋管的预制工作。暗埋管道应沿最短路径敷设，尽量减少转弯次数，管子的弯曲半径及加转线盒的个数应严格按国家规范执行。接（转）线盒、定位必须准确，盒体端面紧贴模板，盒内用废纸、泡沫板等物体填实,并在模板内用红漆作上记号。

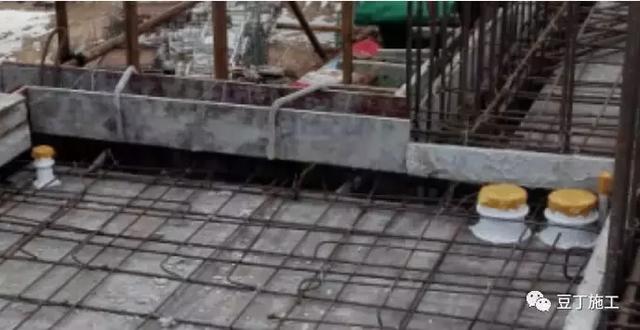

凡向上的管口和埋到砼体内的接线盒必须封堵严密，防止杂物进入管内。
管线与底筋用铁丝绑扎牢固，避免线管移位损坏，PVC管路固定点的间距为不大于1m，距端头、弯曲中点不大于500mm。
PVC管在混凝土浇筑时必须派专人值班加强保护，防止振捣时位移或损坏；值班人员必须看护至混凝土浇捣完毕，中途不得离岗，发现预埋管盒被损坏时应及时修复
从地面弯起至板面的插座管，在浇捣混泥土时，做好支墩保护。防止电管根部被压弯压断
管子进盒采用专用锁头（杯梳），锁母下应塞垫块，防止锁母被踩脱落或断开。本项目灯头盒采用定制成品灯头盒，这样节省锁头，又有效的防止管盒脱落的通病。
暗配管的弯取半径不应小于管外径的10倍；弯曲处不应有折皱、凹陷和裂缝。
混合配管时，钢管或镀锌电线管在下，PVC管在上

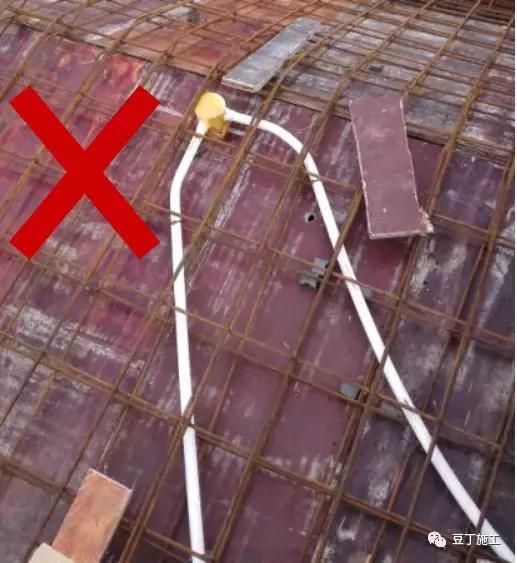

局部电线管太密集，部分线管间距少于15mm，线管重叠超过三层，影响楼板结构。
屋面电气配管必须使用镀锌电线管，禁止使用PVC塑料管。
2、入户管道与电井线槽连接
电气竖井内入户管与桥架连接部位需按专业排序分布，防止后期入户线至桥架处造成交叉。
3、电气与给排水的定位
电管、电盒避免预埋在排水管道旁，距离水管及预留洞的距离大于300mm，减少楼板漏水隐患。空调插座位置与建筑图纸中空调预埋孔位置、空调板要相符（空调插座一般要比空调套管高100mm)。洗衣机插座与洗衣机地漏要相符。
4、开关、插座、灯位盒定位

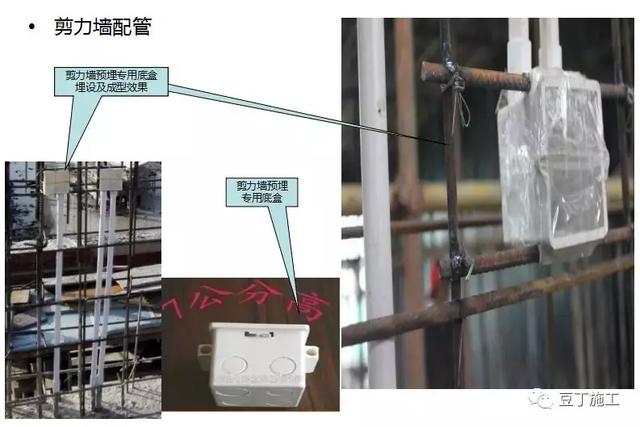

开关、插座、灯位盒，必须严格按实际图纸和规范来定位。开关插座的测量定位分为三个方面：平面位置、高度、与墙面凹凸距离。要按各种器具设计高度安装其接线盒。对剪力墙上的线盒，以土建柱筋上的红记顶端为50cm基准来测量，同时各接线盒之间用水平管复测标高是否一致。接线盒的平面位置必须以轴线为基准来测定，用土建墙线来复核。
门边的开关一般应在门开的一侧，开关盒与门洞边净距150mm（如加上门框则为200mm.）
开关、插座底盒二边定制耳朵，预埋底盒时便于加固。
5、剪力墙部位给水管配管

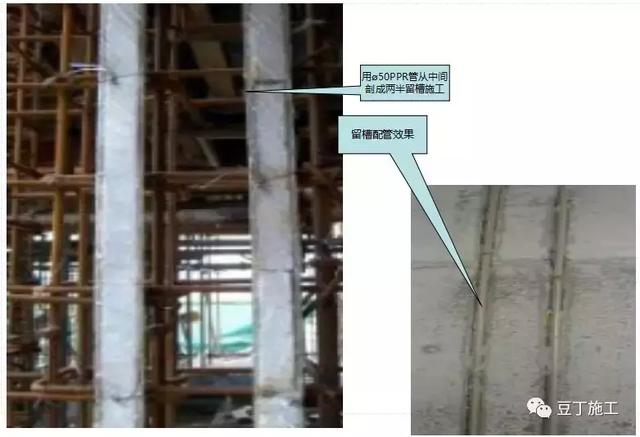

建议采用?50PPR管从中间剖成两半（或采用30mm厚硬性聚苯板切25-30mm宽）留槽（需覆膜便拆）；硬性冷热水管道间距控制在150mm左右，避免共槽敷设，同时便于冷热水混合龙头安装及管道交叉处理。槽模直接绑扎在钢筋表面或钉在木模板上便于控制留槽深度。

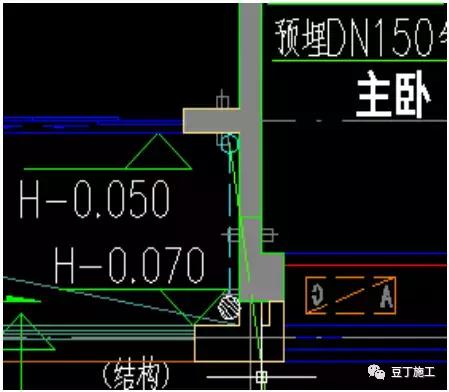

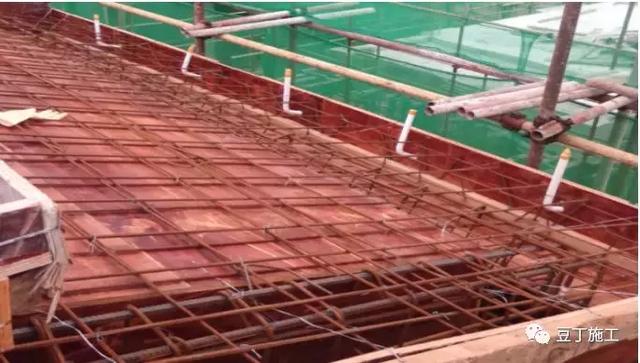

6、斜屋面渗水管预埋
7、剪力墙二次配管安装工作注意事项
1）禁止使用切割机在剪力墙位置切割作业。
2）禁止切断结构钢筋。
3）剪力墙位置线盒安装高度同固化图一致，左右尺寸偏差30mm。
4）预埋安装完成后，立即完成洞口收边收口封堵工作
二、砌体配管

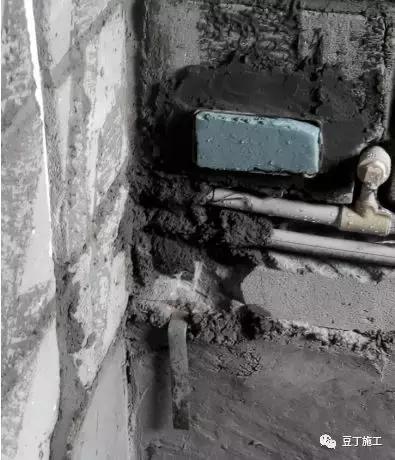

砌体配管，埋设深度与建筑物、构筑物表面的距离不应小于15mm。电管入盒采用专用锁头。电管在砌体上安装要求用水泥钉固定。补槽后电管处贴网格布以防墙体开裂。
进入配电箱、屏的电线管路，排列应整齐，配电箱暗配的线管，埋设深度与砖墙砌体表面的距离不小于15～20mm；线管排列整齐、间距均匀（管与管之间间距10mm）、安装牢固；在距配电箱底壳150～200mm范围内设管卡，中间直线段管卡间的最大距离600mm；配管安装固定完成后，线槽部分做甩浆处理然后使用细石子素混凝土找补平整，然后挂钢丝网，钢丝网于线槽两边100mm。管入箱、盒应采用锁扣固定，应与管径相吻合，要求一管一孔，不得开长孔。铁制箱、盒严禁用电气焊开孔。两根以上管入箱、盒，要长短一致，间距均匀，排列整齐。管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。

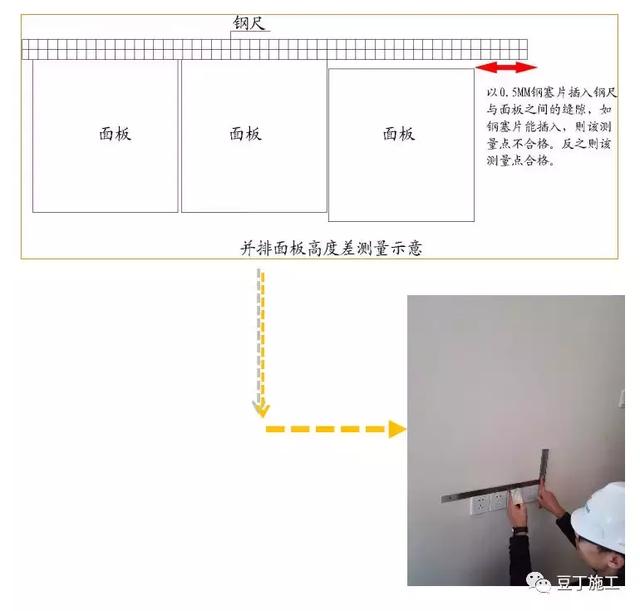

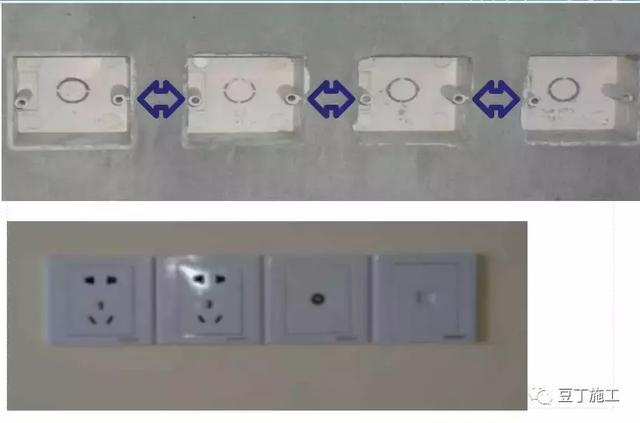

砌体配管施工前，要求土建必须在墙面打灰饼，确定墙体抹灰厚度。线盒定位标高控制采用激光墨线仪，同一室内同标高底盒标高差控制在0～5mm；并列插座开关面板高度差0～0.5mm，线盒间距25mm；厨卫间底，生活阳台和其他功能房间底盒根据饰面材料确定出墙面距离（以相对于饰面-5mm ～0为宜）。
四、底盒定位
五、水电施工图套图检查定位
水施图和电施图叠加，检查洗衣机插座和洗衣机地漏是否合理；空调插座和空调孔洞及空调板是否合理。阳台洗衣机插座和阳台排水立管有冲突，洗衣机插座移位到另一面墙。

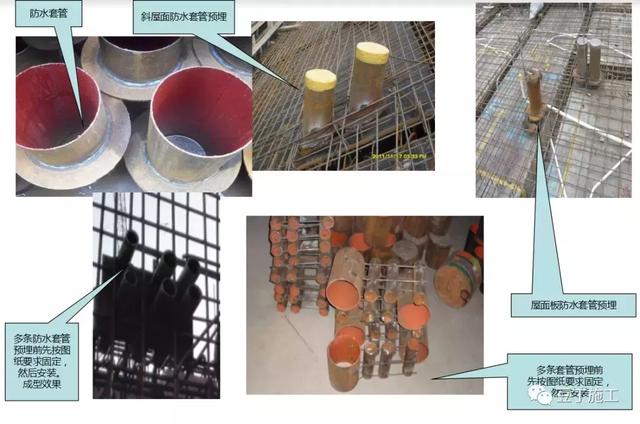

六、给排水套管
1、管道穿过地下室或地下构筑物外墙处，应采用防水套管。一般可用刚性防水套管，有振动之处应选用柔性防水套管。套管做法见给水排水标准图集。
2、钢套管直径小于DN300以下时是不用设置加强筋的，管径大于DN300时则应该设置加强筋。

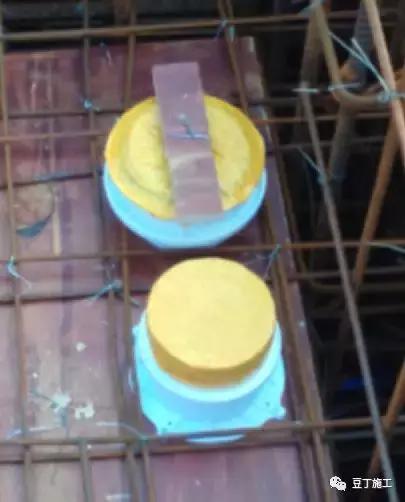

3、套管安装后，两端必须进行封堵保护以防止杂物灌入堵塞管道。

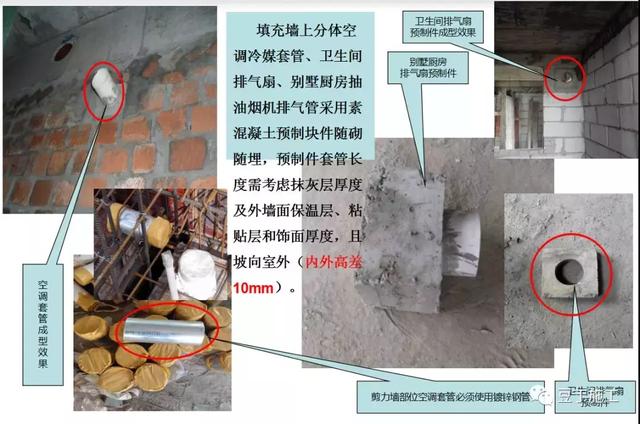

4、碧桂园要求空调套管使用预制件进行施工。
5、地下室后浇带的位置不要预埋套管，因为后浇带的位置墙体加厚的。
6、多根套管埋，二端采用钢筋加固措施，防套管变形
7、套管安装后管口两边应伸出墙、梁、柱面5cm -10cm，制作套管前必须对管道进行充分除锈。套管切割后需除毛刺（将切割好的钢管的管口用打磨机除去管口毛刺）
8、电梯基坑底排水管预埋，注意管口做好封堵。
七、给排水同层排水
同层排水是碧桂园集团最近大力推广的新技术，同层排水的应用即降低了工程成本（包括材料成本和人工成本），缩短了工程施工时间。同时有效的解决了排水管道结构渗水的难题。
八、给排水给水管道砼板压槽

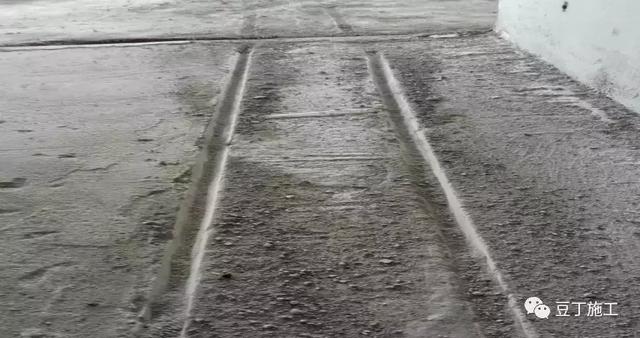

在混凝土板浇捣时，为避免后期装修时抬高室内地面高度，施工方应按照图纸上的管道走向进行压槽处理，压槽时不能压太深，避免造成结构安全。
九、给排水砌体配管
1、按图施工，定点定位必须准确。
2、冷热水管道必须有150mm的间距。
3、冷热水管道出水口必须根据选用的卫生器具确定间距（碧桂园一般使用惠达品牌，管中间距28mm）；避免后期卫生器具无法安装。
4、管井内热水管必须做好保温。
十、总结
（一）水电预埋前质量控制总结
1、进行质量意识的教育：
落实及贯彻碧桂园集团有关水电施工要求及规范化、标准化施工。
2、加强对班组的培训：
班组是直接的操作者，只有他们的管理水平和技术实力提高了，工程质量才能达到既定的目标，因此要着重对班组进行技术培训和质量教育，帮助班组提高管理水平。项目对班组长及主要施工人员，按不同专业进行技术、工艺、质量进行综合培训，未经培训或培训不合格的班组不允许进场施工。
3、做好技术交底 ：
在工程开工前，组织质量技术交底，将工程概况，各工序的施工方法、施工工艺及技术措施等向工长进行详细技术交底，并向项目全体工人进行交底。
4、熟悉设计图纸：
做好机电预留预埋施工的预控是首项基础工作，施工人员必须熟悉设计图纸、施工工艺等。安装图必须与固化后的建筑图（开发商交付业主图）叠图满足功能需求。
5、严格控制设备材料的采购： 首先，在碧桂园集团指定推荐品牌中选择合格的供货商及产品；其次，材料进场报验，选用的材料，必须经甲方书面认可后，方可进行采购；再次，采购的各种材料、半成品按照合同及国家地方的有关规范要求，具有生产厂家提供的产品合格证、检测报告和使用说明书。
对现场甲供材料进场同样必须严格检查，合格方可收货。
（二）样板引路制度

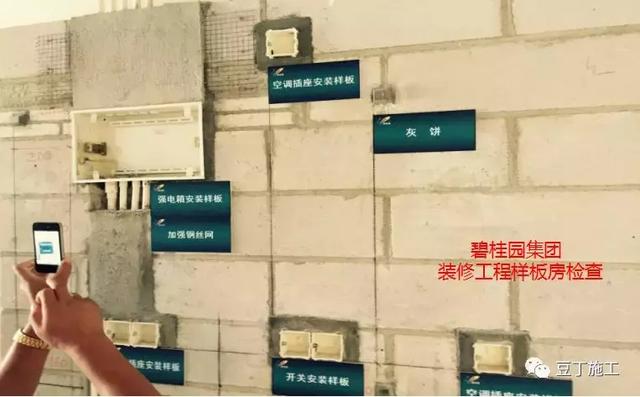

1、所有施工标段进场施工前，必须首先选好样板区的位置，并做好样板。
2、标准层施工前必须先确定样板间,样板间施工完成并通过项目部验收之后方可进行大面积施工
（三）施工节点检查
所有施工每到一个检查节点，施工方必须通知项目部对现场施工检查验收，通过验收后方可继续下一道工序。
防雷接地：基础防雷接地焊接；首层均压环、等电位焊接；标准层均压环、等电位；屋顶层避雷网焊接。
首层、标准层水电预留预埋（线管和套管、洞口预留预埋）；室内砌体预埋（线盒、箱体安装，砌体配管，穿墙套管安装）。
