一、符号表示
AL-1在电气图中就指【照明配电箱】，编号1。 其中：
A----表示组件及部件，
AL---双字母表示，后面的L表示用途功能，Lighting Distribution Board， 同理：
AP----表示电力配电箱，Power Distribution Board，
ALE---应急照明配电箱，Emergency Lighting Distribution Board。
后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如： AL1-1,AL1-2......表示安装在一层的第一个、第二个......
例如：AL-1-4表示一层的第四个照明配电箱。如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。 AK --电气配电柜
WL --回路编号 WP1配电箱内第一个插回路
二、电器及安装方式
PC-PVC指塑料硬管 SC指焊接钢管 RC指热镀锌钢管 ZR：阻燃 KBG一种薄壁钢管 CT：桥架 DW是智能空气断路器，ACC是吊顶内敷设 WC指暗敷设在墙内 FC指暗敷设在地面内 CC：暗敷在屋面或顶板内
三、线缆及安装标注
电气图中 YJV-32.5-SC20-FC是指：
YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；32.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。 电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示： WL:表示回路编号
YJV：聚乙烯绝缘聚氯乙烯护套电缆, 0.66/1KV耐压等级为0.66/1KV， 5芯16mm2铜芯电缆；
RC40，表示电缆保护管为直径为40热镀锌钢管； FC表示敷设方式为地埋暗敷设。
电气施工图里 W7YJV3*4mm05PC40 0.55KW 是表示：
W7，一般W为沿墙面敷设，7是不是打错了
YJV为交联聚乙烯绝缘的导线或电缆 3*4mm 是3芯4MM的线
PC40 是采用40的塑料硬管 0.55KW为电缆的承受功率
建筑电气安装图纸上的WP1-YJV-1KV-435＋125桥架的（WP1-YJV）是： WP1:这个配电箱内第一个插回路
YJV:交联聚乙烯绝缘聚氯乙烯护套铜芯
1KV：准确的因该是0.6/1kv 0.6为相电压，1为线电压
4*35+1*25 4根35平方毫米（瓦形）+1根25平方毫米（圆形）
建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：
C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mA YJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极
V V*5x2.5-SC32/WC/FC 指 5*2.5平方的V V（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
电气图纸上的C65NC40A/2Np1 ZRYJV3X16CT/KBG32SCE JXH2分别代表： C65N施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。
ZRYJV3X16CT/KBG32SCE
ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级） YJV：交联聚氯乙烯绝缘铜芯电缆
3X16：三芯电缆，每芯电缆截面16平方毫米
CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸） KBG32：沿KBG管敷设，管规格32。KBG一种薄壁钢管 SCE：吊顶内敷设。
建筑电气图中的1-T1/2-T1:2(NH-YJV-5*6/CT) 是：
1-T1/2-T1 是回路编号吧
2(NH-YJV-5*6/CT) 代表的是：2根 耐火 交联聚乙烯绝缘聚氯乙烯护套电力电缆 5芯的 截面6平方 在电缆桥架内敷设。
建筑装修图上的6边形小圆圈是啥意思？实心的灯是投光灯吗？蓝色的折线又是什么意思？最好是把图上的东西解释一下
图上的只有红色、绿色和白色部分与电气有关，其他的都是土建的墙、窗、门之类的东西。

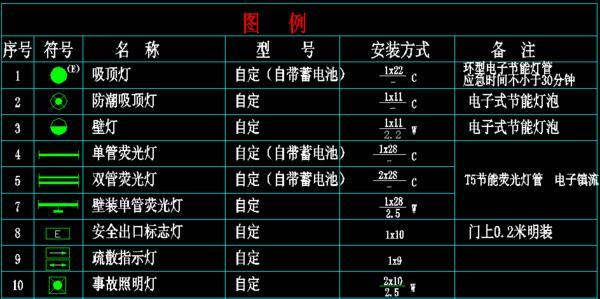

设计的人不同符号用的也有区别，有些只能给你猜，所以能找着图例你最好看图例。 红色是导线，导线上的三个白色斜杠表示这段导线有三根线。N1、N2等是此段回路名称。
绿色空心圈是吸顶灯，圆圈里有S的在其他地方是声控灯，但你这里就不是了，我想有可能是防水灯。

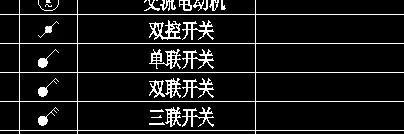

小实心圈带个尾巴的是开关，尾巴上一个杠的是单联开关，两个杠的是双联开关。 小半圆加个小十字一样的就是插座，不管是不是实心。实心的是五孔插座（相当于一个三孔插座和一个两孔插座合一起）。五孔插座加个小对号尾巴的是有开关的插座，但你这里更应该是空调插座，你就当它是有开关的空调插座吧。插座里边有字母的表示它的用途，比如有X的是洗衣机插座，有R的是热水器插座，有P的是排油烟机插座（你这里更像是排气扇插座），有T的是镜前灯插座。
实心的长方形是分户箱。分户箱上边一个斜杠出来上边有AL1几的那个是分户箱名称。
空心长方形里边一个圆圈的，说实话有点猜不出来，但感觉应该是镜前灯。
长方形 是个六路的配电箱 小圆圈 是个吸顶灯
五边形 是个单个插孔的插座 五边形一个横杠的 是两个插孔的插座 1 P、2 P、3 P、4 P断路器是什么意思？
1P一般用在照明控制1根火线使用，2P是控制1火1零的，3P一般用于3相电器，4P用于3相4线的。
1P、2P、3P、4P指断路器的极数，电相序的排序是A、B、C、N。ABC指三相电的火线，N指三相四线的零线。1P断路器可接任意一相火线，2P断路器可接任意一相火线和一零线，3P断路器接三相火线，但前后相序要正确，即ACB。
如果你负载的设备额定电压是220V时，就可以用1P或2P的断路器，如果是380V，就需要3P或4P了，对负载设备不需要零的就只选3P就可以了，如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备，就需要4P了，而且还要带漏电保护功能的断路器，这是为防止漏电事故，保障人身安全是必须的要用的。
接线时需要注意的是：如果在同一个楼层里面，需要引出的1P及2P断路器较多的话，注意保持A、B、C相电的平衡，从总开关所引出的断路器ABC相要均衡引出，否则就会使总断路器使用寿命下降。
建筑电气施工图中 WLM104-YJV(4*240+1*120)-SC150-FC 表示： WLM104应该是变电所出线回路的编号 YJV(4*240+1*120)-SC150-FC 这个知道吧
YJV 电缆型号 交联聚乙烯绝缘聚氯乙烯护套电力电缆 4*240+1*120表示线型 穿150焊接钢管 埋地敷设 在配电系统图中Wh、KX分别代表什么
WH是电度表的符号；KX通常是电压表的转换开关，通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。
