主结构柱、主梁、楼面梁、托梁、抗风柱、吊车梁（行车梁）、女儿墙立柱
次结构支撑体系（包括水平支撑、柱间支撑、系杆、制动桁架）、天沟、屋面檩条、墙面檩条、拉条、撑管
连接件高强螺栓、普通螺栓、花篮螺栓、自攻螺丝、铆钉等
围护结构屋面板、墙面板、包边等
钢结构工程图纸中主要技术参数

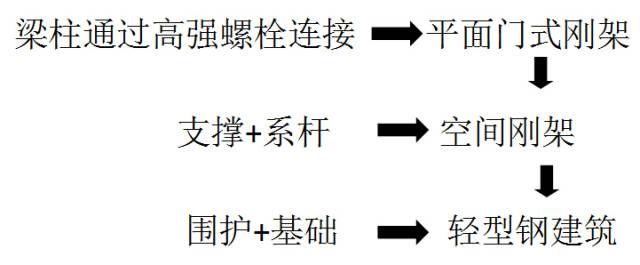

门式刚架结构功能形成原理
一个例子
本工程为单跨单层钢结构建筑
跨度24米，柱距6米，总长度60米，檐口高度6.8米，牛腿标高5.0米，女儿墙标高8.6米；
建筑布置见建筑平面、立面图；
吊车荷载2台
起重量5t
起重量3t
平面布置图
立面布置图
刚架剖面图

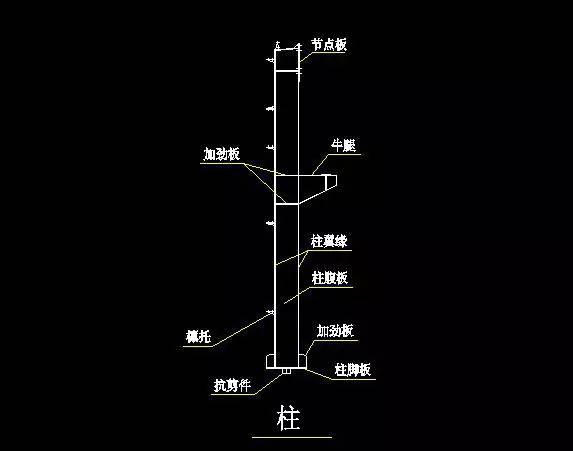

柱的部件

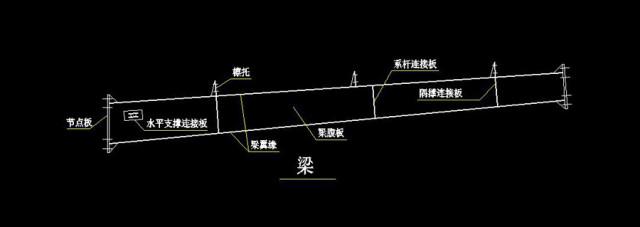

梁的部件
柱间支撑

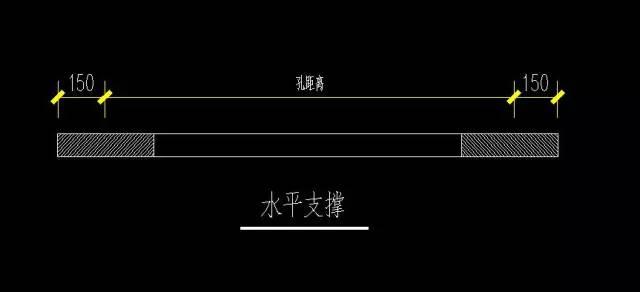

水平支撑

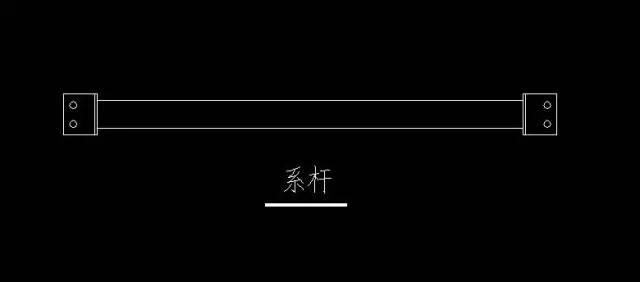

系杆

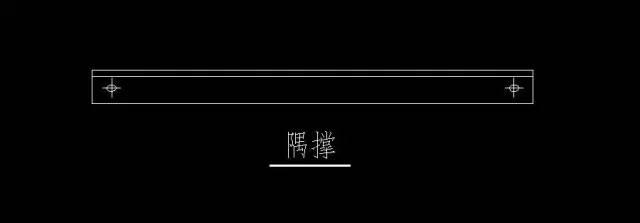

隅撑
吊车梁
框架组成
主结构柱、主梁、次梁、女儿墙立柱 、楼梯间的构造柱
次结构楼面加强件、支撑体系（柱间支撑）、天沟、屋面檩条、墙面檩条、拉条、撑管
连接件高强螺栓、栓钉、普通螺栓、自攻螺丝、铆钉等
围护结构屋面板、墙面板、包边等
框架外围尺寸的简介
特殊构件介绍
天窗（气楼）通风、采光、美观的功能，天窗的样式比较多，常用的是人字型和圆弧形
通风器无动力和有动力两种，它们的构造防水要求比较高
其他一些功能性部件采光板、窗（塑钢、铝合金）门、落水管、排水沟等，这些东西比较好理解

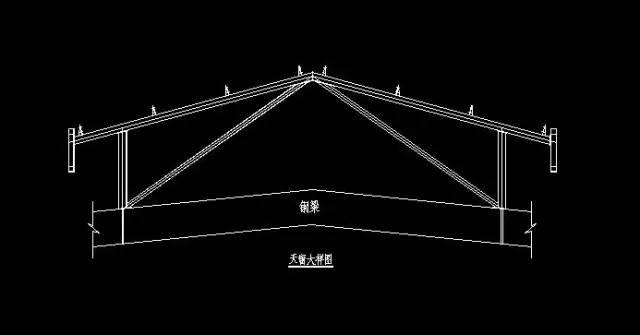

人字型天窗

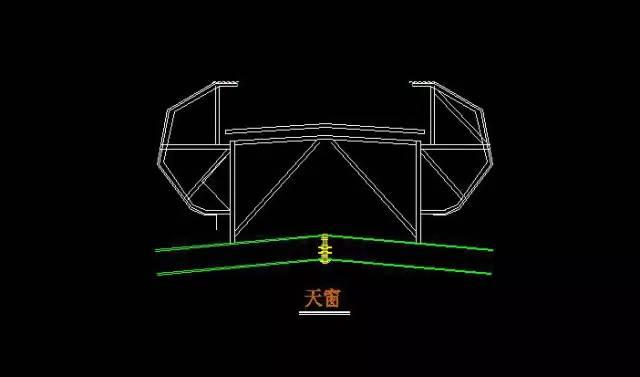

圆弧型天窗
