模板设计的一般规定你都不了解

工程结构形式、荷载大小、地基土类别、施工设备和材料等条件进行。

(2)、模板及其支架的设计应符合下列规定:

1). 有足够的承载能力、刚度和稳定性。

2). 构造应简单,装拆方便,便于钢筋的绑扎、安装和混凝土的浇筑、养护等要求。

(3)、模板设计应包括下列内容:

1). 绘制配板设计图、支撑设计布置图、细部构造和异型模板大样图。

2).按模板承受荷载的最不利组合对模板进行验算。

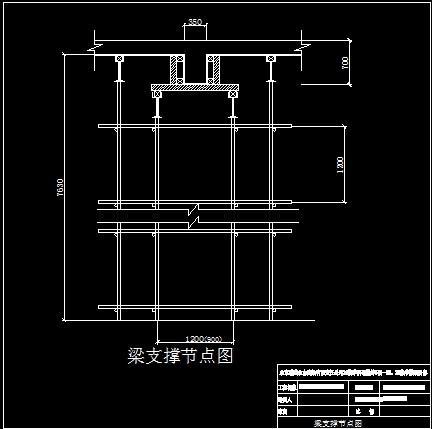

梁支撑布置图

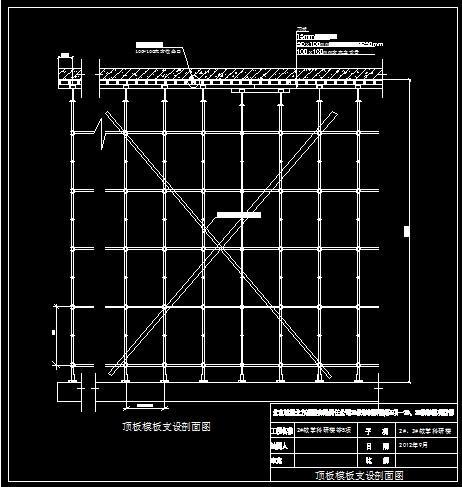

板支撑布置图

3).制定模板安装及拆除的程序和方法。

4).编制模板及配件的规格、数量汇总表和周转使用计划。

5).编制模板施工安全、防火技术措施及施工说明书。

(4)、几个应注意的问题:

1). 梁混凝土施工由跨中向两端对称分层浇筑,每层厚度不得大于400mm。

2). 当门架使用可调支座时,调节螺杆伸出长度不得大于150mm,碗扣架调节螺杆伸出长度不得大于200mm.

3).编制模板施工安全、防火技术措施及施工说明书。

调节螺杆伸出长度不得大于150mm

调节螺杆伸出长度不得大于200mm
