B1级外墙保温材料（难燃）包括：胶粉聚苯颗粒保温砂浆、PU（聚氨酯 ）、酚醛树脂板 、黑 EPS板 、B1级白EPS板
B2级外墙保温材料（可燃）包括： B2级白EPS板、XPS板
A级外墙外保温材料均为无机保温材料
无机保温材料的优点是安全、耐久，缺点是强度低、脆性、易变形，直接使用难度大，不宜用于保温材料受力的系统。
无机保温砂浆
以导热系数小的无机类轻质保温颗粒作为轻骨料，再配以胶凝材料（如：水泥、胶粉）、防开裂材料（如短切纤维）、增稠剂和填充材料（如：粉煤灰、石膏等）等组成的干粉砂浆。
产品状态：均匀灰色粉体。
无机保温砂浆的分类:
无机保温砂浆的分类应该从绝热材料的种类来加以划分，从目前来看，上海市的无机保温砂浆主要是玻化微珠和膨胀珍珠岩二类保温砂浆，他们的区别在于：膨胀珍珠岩的材性颗粒大、开口的，吸水率高，导热系数大于玻化微珠，并且吸水后导热系数是不可逆的。玻化微珠颗粒小，闭口的，基本不吸水。
施工方法：
1、基层表面应无粉尘和无油污及影响粘结性能的杂物.
2、热天或基层干燥即可基层吸水量大时应用水湿润，使基层达到内湿外干，表面无明水.
3、将保温系统专用界面剂按照水灰比1：4搅拌均匀，批刮于基层上，并拉成锯齿状，厚度约为3mm，或用喷涂方法也可.
4、将无机保温砂浆按照水灰比4：5.5搅拌成浆体，应搅拌均匀，无粉团.
5、将无机保温砂浆根据节能要求进行粉抹，2cm以上需分次施工，2遍抹灰间隔应在24小时以上，用喷涂方法也可以.
6、保温砂浆施工完毕需养护3-5天(视气温而异).
7、保温砂浆养护结束后，建议表面应作防渗水处理（涂防渗剂二道）.
8、第二道防渗剂施工完毕4小时即可进行保温砂浆保护层施工.
9、保温砂浆表面先批一道抹灰泥，同时湿铺耐纤网格布，再批一道抹平（二道厚度应3mm）.
10、保护层施工完毕后，养护2-3天（视气温而异）即可进行后序饰面层施工.
无机保温材料选择的建议：
1、如选用膨胀珍珠岩作为外墙保温砂浆中作主要绝热材料应该密切注意膨胀珍珠岩的吸水率。由于膨胀珍珠岩产品是开口型颗粒，因此它的吸水率达到200%-300%容易造成砂浆上墙以后开裂脱落，以及渗水，膨胀珍珠岩的导热系数在吸水后不可逆的，这就破坏了它的隔热保温功能。那么膨胀珍珠岩作为绝热材料，必须是憎水型的，也就是通过烧制出来以后增加一个憎水剂喷涂的工艺。
2、如采用珠化微珠作为绝热材料的，除了水泥、胶粉短切纤维，增稠剂，粉煤灰和石膏外，应该在组份中添加一定比例的粗颗粒。
3、在无机保温材料中使用石膏作为组分的，石膏的添加比例要严格控制，它遇水后线性伸缩比例很高，容易造成开裂等问题，因此也要要添加憎水剂。
4、干密度越大导热系数越大，反之越小。要保温材料的强度（抗压强度，拉伸粘合强度）和抗风压必须要有足够的胶凝材料以及材料的颗粒级配，全部是细粉料的组合，容易开裂。
玻璃棉板：
是用离心技术，将熔融玻璃纤维化并加以热固性树脂为主的环保型配方粘结剂加工而成的制品，是一种由直径只有几微米的玻璃纤维制作而成的有弹性的玻璃纤维制品。
只适合做干挂外墙系统的填充材料。
泡沫玻璃板：
泡沫玻璃是一种以玻璃为主要原料，掺入适量发泡剂，通过高温隧道窑炉加热焙烧和退火冷却加工处理后制得，具有均匀的独立密闭气孔结构的新型无机绝热材料。
体系构成：
泡沫玻璃外墙外保温体系的基本构造层次由内到外应为：粘结层、泡沫玻璃保温层、护面层、饰面层（如图所示）其中抹灰层主要用于墙体基层的找平，能够保证泡沫玻璃牢固的粘贴在墙体上。
特点：
1、表面密度小，强度高，其表面强度在0.5MPa～1.0MPa。
2、保温性能好，其导热系数在0.05W/mK左右。
3、吸水率较低。
4、抗冻融性、耐久性好，可以达到与建筑物同寿命，一次性解决建筑物保温。
5、膨胀系数较低，尺寸稳定性好，与混凝土、砂浆膨胀系数相近。
6、不易被老鼠、昆虫等动物破坏，可保持建筑物清洁。

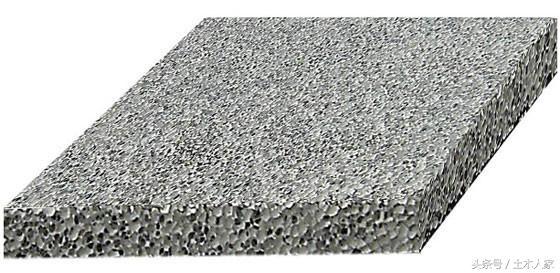

泡沫陶瓷板：
以陶土尾矿、陶瓷碎片、河（湖）道淤泥、掺加料等作为主要原料，采用先进的生产工艺和发泡技术，经高温焙烧而成的高气孔率的闭孔陶瓷材料。
产品状态：固体块状。
特点：
防火阻燃、变形系数小、抗老化、性能稳定、生态环保性好、与墙基层和抹面层相容性好、安全稳固性好、可与建筑物同寿命。
案例：
阿里巴巴中国总部（浙江）、江苏银城地产的河西住宅外墙保温工程和无锡锦江大酒店的外墙保温防火隔离带工程。
砂加气混凝土：
砂加气混凝土砌块是以硅质材料（砂）和钙质材料（石灰、水泥）为主要原料，掺加发气剂（铝粉），通过配料、搅拌、浇注、预养、切割、蒸压、养护等工艺过程制成的轻质多孔硅酸盐制品。 因其经发气后含有大量均匀而细小的气孔，故名加气混凝土。
砂加气混凝土砌块自保温系统是将砂加气混凝土砌块用于钢筋混凝土框架结构外墙填充墙或用于混合结构外墙而成为自保温外墙。
基本构造：
自保温系统外侧为防水界面剂，粉刷层（局部增添耐碱玻纤网格布）和饰面层；自保温系统内侧为批嵌层（局部增添耐碱玻纤网格布）和饰面层。
与一般砌体材料相比，其优点：
1．重量轻
砂加气混凝土砌块的容重一般为400～700kg/ m3，相当于粘土砖的1/3，普通砖的1/5，混凝土的1/4，也低于一般轻骨料混凝土。
2、强度能满足要求
砂加气混凝土砌块（B06）抗压强度平均值虽然只有4.6 MPa，但由于加气混凝土块体尺寸较大，制品匀质性较好，其砌体利用系数为0.7～0.8，而黏土砖在砌体中的利用系数仅为0.3左右。因此，从这个意义上讲，砂加气混凝土砌块（B06）的砌体强度高于黏土砖（MU7.5）的强度。
3、保温隔热性能好
砂加气混凝土砌块的导热系数仅为0.15W/mK，只有黏土砖的1/5、普通混凝土的1/10，因而有良好的保温隔热性能。
4、吸音隔声性能好
砂加气混凝土砌块由于具有球状密闭多孔结构，因而具有一定的吸音和隔声性能，吸音系数为0.23～0.3，隔声量为58dB。完全可以满足各类墙体的隔声要求。
岩棉板： 以玄武岩及其它天然矿石等为主要原料，岩棉板经高温熔融成纤，加入适量粘结剂，固化加工而制成的。 目前一般都是以经摆锤法生产的憎水型岩棉板为保温隔热层材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成。特点：透气性好与无冷凝反应；良好的隔音性能；良好的热、化学稳定性；可靠的憎水性；良好的机械强度；易施工性。系统构造主要包括：粘结层、保温层、加强层及找平层、饰面层及配件。饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的水性外墙涂料。

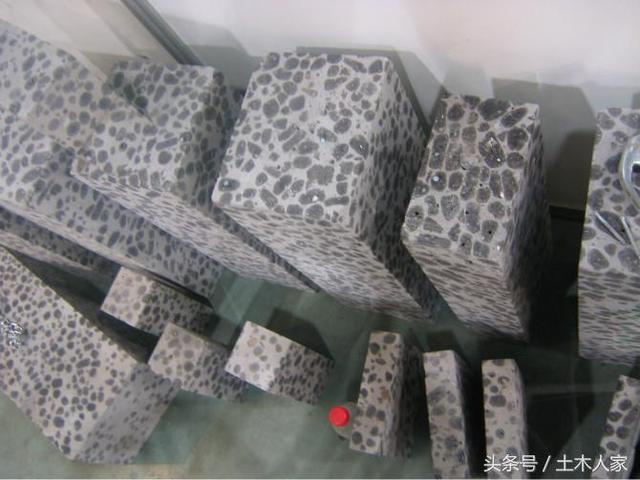

陶粒混凝土：
以陶粒代替石子作为混凝土的骨料。以粘土、亚粘土等为主原料，经加工制粒、烧胀而成的，其粒径在5mm以上的轻粗骨料称为粘土陶粒；粒径小于5mm的轻细骨料称为粘土陶砂。 陶粒砼具有以下特点：
1. 陶粒砼重量轻，比普通砼轻2/31/5，由于自重轻，可减少基础荷载，因而可使整个建筑物自重减轻；
2. 陶粒砼保温性能好，热损失小。陶粒砼导热系数一般为0.2---0.7KCAL/M.0C.N,比普通砼低一半以上，因此可减薄墙体厚度，相应地增加居住面积，在等同墙厚条件下，可大大改善房间保温隔热性能。
3. 陶粒砼抗渗性好。陶粒表面比碎石粗糙，具有一定吸水能力，所以陶粒与水泥砂奖之间的粘结能力较强，因而陶粒砼具有较高的抗渗能力和耐久性。
4. 陶粒砼耐火性好。防火试验结果表明年，它的耐火极限温度可达3小时以上。而普通砼的耐火极限温度一般为1.5---2小时。
5. 陶粒混凝土具有施工适应性强的特点，它不仅可根据建筑物的不同用途和承载能力，配制出不同容重和强度的混凝土材料（根据其用于保温隔热的结构或承重结构而变），而且施工简便，适应于各种施工方法进行工业化生产，它不仅可采用予制工艺制作各种类型的构件（如板、块、梁、柱等）且可采用现浇机械化施工。
AD复合保温板：AD复合保温板墙体保温系统是一种为改进常用墙体保温系统（薄抹灰系统）而研发的墙体保温系统。薄抹灰系统的主要缺点是每层材料主要靠粘结相连，系统可受的荷载由外逐层传至基层，层层都受力，而不宜受力的保温层受力（因EPS、XPS是强度较低且易变形、易老化的材料）及不同材料之间的差异性引起系统的缺陷，基于这个思路，爱迪公司推出一种新的系统：将保温材料与一种无机板相粘贴的方式复合制成复合保温板，再将复合板的保温层与基层粘结，然后用锚固钉将复合板与基层相连。
将无机保温材料用聚合物水泥砂浆粘贴复合在有较高机械强度和很好耐久性的无机板材上，使二者合二为一，成为复合保温板，二者之间的粘结强度不要求很高，只要其超过无机保温材料的抗拉强度、可承受材料的自重即可，采用锚固件将复合保温板锚固在墙体上，复合保温板及外饰面产生的力通过锚固件由无机板直接传至基层墙体，保温层不受力。 用泡沫玻璃、玻璃棉板、岩棉板做成的AD复合保温板应用效果相近，用途类似，可用于各种工业和民用、商用建筑尤适合用于对防火有较高要求的建筑，岩棉板的复合保温板价格较低。
做法：1、根据墙体的保温要求和墙体基层情况，经计算确定岩棉板的厚度，根据受力需/要确定锚固件的用量，一般911个/平方米。
2、基层要求，按 JGJ1442004，基层应坚实、平整， 平整度4mm/2m.
3、粘贴及锚固 将粘贴砂浆拌和均匀后，用齿型刮板批刮在墙上，刮成齿条状，把复合保温板贴上，注意平整度的调整，要求平整度2mm/2m，随接锚固并稳固复合保温板。
4、接缝处理 采用AD系统产品中的柔性材料、防水材料处理接缝，使板与板的接缝封闭、不裂、不渗水。
5、饰面 如涂刷涂料，整体先批涂柔性腻子；如贴面砖 ，则在复合保温板表面涂刷防水界面剂，用柔性粘结剂粘贴面砖。
