一、引 言
地铁作为人类利用地下空间的一种有效形式，对于提高土地利用效率、缓解地面交通、改善人类居住环境、减少环境污染、保持城市历史文化景观等都具有十分显著的作用。相对于既有的公路交通系统而言，地铁还具有运量大、能耗低、交通效率高、准时准点性好、快速安全等优点，已成为现代城市地下空间建设的重点。
二、背景
在实际设计和施工过程中，我们经常会遇到这样或那样的困惑，有时心里甚至会觉得搞设计为什么会这么随意？搞设计难道就是照猫画虎或者生搬硬套？当然不是！设计是一门严谨、科学、富有挑战性且充满魔力的学科。在我的工作生涯中，我认为以下几点是设计人员在设计和施工中经常遇到的问题：
1、在设计过程中，很多设计人员在结构设计过程中基本概念混淆、错误。
1）地下结构与地上建筑从荷载分析、荷载传递、基本构件受力原理来说，有很大的相似性，具有参考性；
2）地铁区间隧道结构设计，很多人仍然采用允许应力法或破损阶段法进行设计，与《混凝土结构设计》2010年版如何匹配；
3）单个构件或截面配筋计算，理论和实际计算方法已非常成熟。但很多设计人员还经常算错。
2、现行地下类结构规范版本低、种类单一、内容不全，各规范间相互矛盾。设计人员在设计过程中存在很多疑惑。
1）《铁路隧道设计规范》2005年版，一直未更新。
2）《地下铁道设计规范》2003年版，设计结构部分仅几页，满足不了设计要求。
3）《城市轨道交通结构抗震设计规范》正式稿迟迟不发布，且送审稿与审定稿存在多处矛盾和错误。
3、暗挖法施工的地下结构，在设计、施工过程中存在很大的不确定性。设计人员应在设计阶段充分考虑设计余量，在施工过程中随时做好动 态设计的准备。
4、业主方相应人员已具备了很高的专业知识，对设计人员素质要求更高。
三、 结构设计
3.1 混凝土结构承载力设计的发展
从历史来看，混凝土结构的设计先后经历了容许应力法、破损阶段设计法、多系数界限状态设计法、概率极限设计法，目前《混凝土结构设计规范》就是采用的概率极限设计法。
1、如果单从承载力设计方法来考虑，允许应力或破损阶段法至少落后现行混凝土规范半个世纪。
2、当然，《铁路隧道设计规范》沿用有一定的原因，根据相关文献的解释，是因为地下结构、特别是深埋隧道类，是荷载计算不清晰造成的。
3、若采用允许应力或破损阶段法设计，所有的钢筋、混凝土等参数不应该选用混凝土规范上的，因为基本统计原理不一样。
3.2地铁区间隧道的荷载取值
1、矿山法隧道基本原则：
深埋隧道荷载按照塌落拱计算、浅埋隧道按照松散荷载计算、超浅埋隧道按照全土柱加地面动、静荷载计算。在我们实际工作中，可参照以下步骤进行荷载选取：
1）初判：只有当覆土大于2（或2.5）倍塌落拱高度时，采用塌落拱计算荷载。
2）建议矿山法隧道按照《铁路隧道设计规范》计算竖向荷载。首先判断荷载等效高度（类似于塌落拱）。
当埋深时，按照深埋处理，荷载取为；
当埋深时，按照浅埋荷载计算，按公式计算（计算较为繁琐）；
当埋深时，按照超浅埋荷载计算，取全土柱荷载。
2、盾构法隧道荷载计算方法：
1）盾构法计算荷载采用太沙基公式计算，已经在国内各家设计院及主流参考书籍中取得共识。
2）一般可以参考12m覆土作为一个深浅埋的分界，但注意最终计算应以太沙基公式计算为准。
3）上述计算中如何考虑土层的c、值。
4）应注意如何考虑活载组合。
3.3 地铁区间隧道合算、分算的问题
1）隧道分算与合算原则与车站一致，一般是按照土层的渗透系数确定。
2）应注意合算或是分算，隧道与车站结构存在明显区别！
对于纯圆型结构，在承受四周均布荷载的情况下只产生轴力、不产生弯矩。对于盾构这种圆形结构，在承受近似于均布荷载的水压力情况下，水压力对结构产生轴向力，结构趋于安全。故采用水土合算趋于安全（即计算的轴力偏小，弯矩偏大）。
对于马蹄形结构，采用水土合算还是分算，应该根据实际情况确定。一般情况下合算计算偏于安全。
3.4 地铁区间隧道线路曲线
1）区间线路应注意限界偏移值。
2）区间纵断面应注意最低点不处于直线坡度最低点，而是偏向于小坡度方向。具体里程应根据计算确定。
3）应准确的计算最低点里程和标高。
4）一般竖曲线不建议进入车站，若进入车站，建筑设计人员可以直接从线路图中量取出去，误差不大。
5）在左右坡度一致的情况下，最低点与轨道最低点重合。
3.5 地下结构抗震设计
1）地面建筑一般设防目标：三水准、两阶段设防。即小震不坏、中震可修、大震不倒。
2）地下结构设防目标：二水准、一阶段设防。即小震不坏、中震不坏、大震可修。一阶段表示为采用设防地震烈度下，采用设防烈度地震参数进行地震验算，通过概念设计或构造措施满足罕遇地震设防要求。
3）地震安全评估报告的取值：50年使用年限时，多遇地震为50年超越概率为63.2%的地震参数，重现期为50年；100年使用年限时，采用设防烈度地震100年超越概念为10%的地震参数，重现期475年。
3.6 地铁区间隧道超前支护
1）在一般情况下应优先选用格栅钢架。
2）除非隧道内抢险等特殊情况，一般情况下不应采用型钢钢架支护，原因如下：
很多人认为型钢钢架强度高是最大的优点。但是无论是格栅钢架还是型钢钢架，在与混凝土联合受力以后，两者的刚度差别不大；
隧道开挖前2榀钢架不受力，也不存在及时受力的问题；
型钢钢架背后无法喷射混凝土，容易形成空隙。且与喷射混凝土结合不好。
3）一般情况下，超前支护小导管长度应该为台阶高度+1m。所以，小导管长度3.5m是指台阶高度2.5m的情况。
四、施工配合
地铁设计不用于民建设计的区别，其中一个就是施工配合的不同。因为按照地铁设计规范和一般的地下结构设计理念，地铁设计一般采用的是动态化设计，这就要求设计人员应该全天候的参与到地铁施工工程中去，在施工配合中不断的改进设计和学习设计。
4.1 盾构机过站、平移或调头
在市区施工地下结构时，由于地面交通的限制，经常会出现需要在车站内进行盾构始发、平移、过站、甚至调头的情况。 在这里，简要介绍一下盾构机过站的一般流程：
1）在盾构到达前准备好盾构机接收托架及钢板，托架放置于钢板之上，钢板面上涂抹黄油；
2）接收盾构，使其完全放置于接收托架之上，断开盾构机与后配套；
3）将盾构机连同托架一起，通过千斤顶，横向平推至适当位置，开始纵向平推过站。
4）推至车站另一端后，安装盾构机及后配套，安装反力架，准备始发。

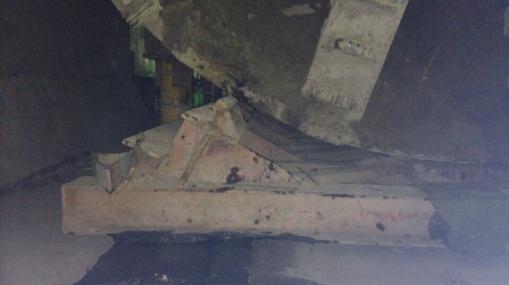

图2 盾构机托架

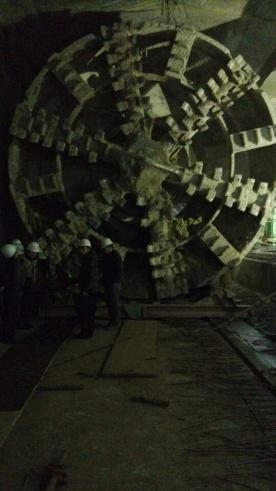

图3盾构机过站
图4 千斤顶
4.2 盾构端头加固
盾构机在进出洞时需进行加固，一般采用始发8m，到达6m的加固长度。
有些地区采用始发6m（或4m），到达8m的加固长度，理由如下：
1）盾构始发时，地层处于加载过程。盾构管片间密封较好。
2）盾构到达时，地层处于卸载过程，盾构刀盘无土压力，管片间推力相对减小。这段范围一般是从盾构机机头出端墙开始，所有一般不小于一个盾构机长度，即8m。
有些施工单位，在盾构机始发及到达部位，对管片间施加紧固铁片，以保证始发和接收端的盾构管片环间紧密贴合。

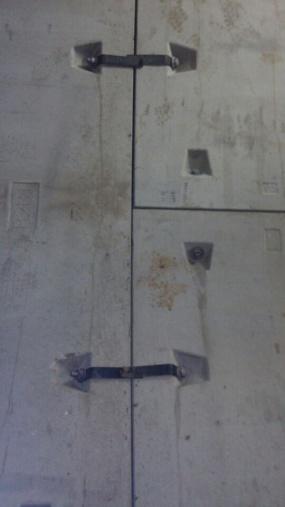

图5 盾构管片间紧固钢片
五、总结
作为一名员工，对于公司最好的回报莫过于在内踏实认真的工作、在外时刻铭记公司的利益。同时，只有在各种工作中磨练和经历并善于总结，才会成为一名真正合格的员工。
