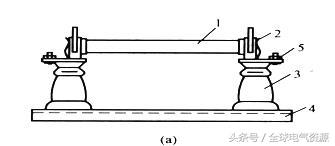

户内式高压熔断器
户内高压熔断器全部是限流型熔断器，其主要部分为熔管和熔体，熔管内配置有瓷柱，瓷柱上等间距绕有熔体，熔管的两端配置有压帽，其间填充有石英砂
以RN1型为典型代表的设计序号为奇数系列的熔断器，用于3～35kV的电力线路和电气设备的过载和短路保护；以RN2型为代表的设计序号为偶数系列的熔断器，专门用于保护3～35kV的电压互感器，用于对高压电压互感器的过载及短路保护。
户外式高压熔断器

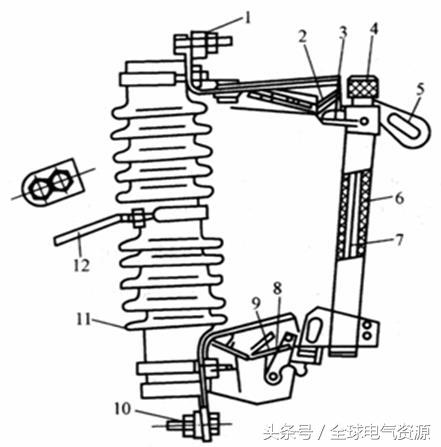

1.户外跌落式高压熔断器
跌落式熔断器主要由熔丝具、熔丝管和熔丝元件三部分构成。
户外跌落式熔断器具有经济实惠、操作方便、适应户外环境性强等特点，广泛应用于10kV架空配电线路的支线及用户进线处、35kVA以下容量的配电变压器一次侧以及电力电容器等设备作为过载或短路保护和进行系统、设备投、切操作之用。
2.户外支柱式高压熔断器
熔断器由瓷套、熔管及棒形支持绝缘子和接线端帽等组成。
RXW－35型限流式熔断器主要用于保护电压互感器
熔管装于瓷套中，熔件放在充满石英砂填粒的熔管内。熔断器的灭弧原理与RN系列限流式有填料高压熔断器的灭弧原理基本相同，均有限流作用。
高压熔断器的使用要点
1.高压熔断器的安装
（1）安装前：检查外观是否完整良好，清洁，如果熔断器遭受过摔落或剧烈震动后则应检查其电阻值。
（2）户外熔断器应安装在离地面垂直距离不小于4m的横担或构架上。
（3）安装时：将熔断体拉紧（使熔体大约受到24.5N左右的拉力），注意熔断器上所标明的撞击器方向，锁紧底座上的弹簧卡圈及螺栓等。
2.高压熔断器的运行与维护
（1）按规程要求选择合格产品及配件，运行中经常检查接触是否良好，加强接触点的温升检查。
（2）不可将熔断后的熔体联结起来再继续使用。
（3）更换熔断器的熔管（体），一般应在不带电情况下进行，若需带电更换，则应使用绝缘工具。
（4）操作仔细，拉、合熔断器时不要用力过猛。
（5）拉闸时：先中相，再背风边相，最后迎风边相。
合闸时：先迎风边相，再背风边相，最后中相。
（6）定期巡视，每月不少于一次夜间巡视，查看有无放电火花和接触不良现象。
