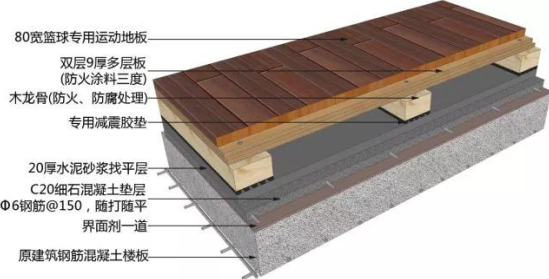

1篮球专用运动地板
篮球专用运动地板三维示意图
1、设计时应考虑地板下通风，并在施工图中绘出地板通风箅子和龙骨骨通风阵位置及大样；
2、粘结用胶需选用运动用木地板专用胶粘剂
3、详细技术参数见厂家资料

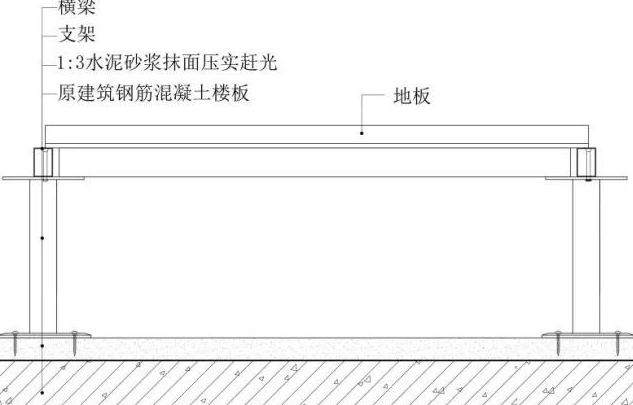

网络地板安装
静电地板安装三维示意图
1、原建筑钢筋混凝土楼板
2、1:3水泥砂浆找平
3、1:3水泥砂浆抹面压实赶光,干后卧铜条分格（铜条打眼穿22号镀锌低碳钢丝卧牢，每米4眼）
4、可调节支架系统
5、静电地板
自流平做法
自流平做法三维示意图
1、原建筑钢筋混凝土楼板
2、50厚C10细石混凝土垫层,6钢筋@150
3、20厚1:3水泥砂浆找平层
4、1.5厚JS或聚氨酯涂膜防水层
5、10厚1:3水泥砂浆保护层
6、20厚1:3水泥砂浆找平层
7、自流平界面剂
8、水泥基自流平砂浆层
9、底涂层
10、环氧树脂(或聚氨酯薄涂层)
地沟做法
地沟做法三维示意图
1、最低处增加暗藏地漏且有暗沟防止第二层防水渗满
2、原建筑钢筋混凝土楼板
3、∮50 水管，丝扣固定
4、20厚1:3水泥砂浆找平层
5、1.5厚JS或聚氨酯涂膜防水层(一次防水)
6、10厚1:3水泥砂浆防水保护层(一次防水)
7、灰砖砌筑水沟一次防水完成后做防水保护(厚度依现场实际)
8、30厚1:3水泥砂浆找平层
9、1.5厚JS或聚氨酯涂膜防水层(二次防水)
10、30厚1:3水泥砂浆粘结层
11、10厚素水泥膏
12、防滑砖
13、1.5厚不锈钢
14、20厚不锈钢防滑格栅
15、10厚1:3水泥砂浆防水保护层
16、20厚1:3水泥沙浆粘结层
17、地砖(8~12厚,干水泥擦缝)(找坡)

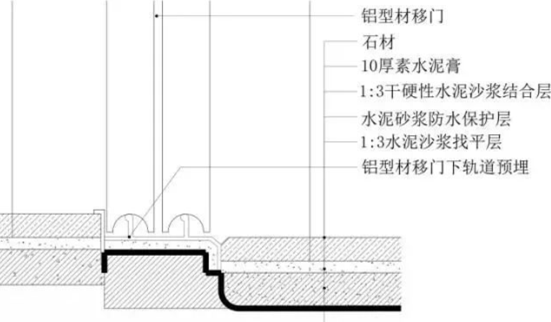

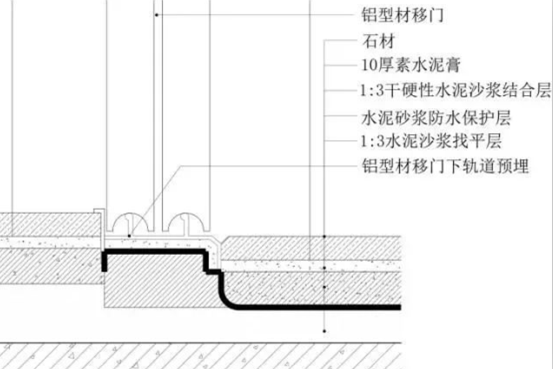

铝型材轨道门槛制作
铝型材轨道门槛制作三维示意图
1、原建筑钢筋混凝土楼板
2、1:3水泥沙浆找平层
3、改性沥青防水层,水泥砂浆防水保护层
4、1:3干硬性水泥沙浆结合层
5、10厚素水泥膏(黑/白水泥膏)
6、铝型材移门下轨道预埋
7、石材(六面防护)
木地板+门槛石+地砖工艺
木地板+门槛石+地砖工艺三维示意图
吊顶
风口与金属板相接
风口与金属板相接三维图示意图
工艺说明：
1、根据图纸确认风口的大小和位置
2、根据开好的风口与吊顶的高度确认帆布的大小长短
3、安装空调系统风管
4、龙骨的安装
5、风口的安装

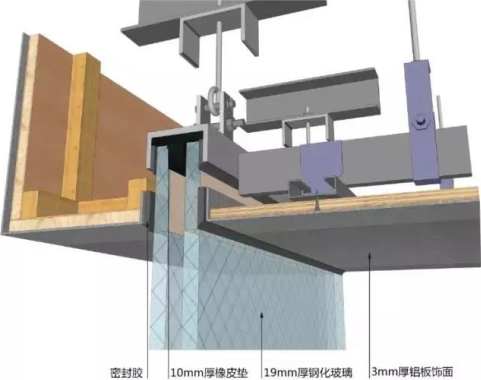

玻璃隔断与铝板相接
玻璃隔断与铝板相接三维图示意图
工艺说明：
1、在顶棚和地面弹出玻璃隔断的位置线
2、安装固定下部的锚固件
3、再完成隔断上部的安装
4、中间填满橡皮垫或填充剂
5、最后用密封胶密封

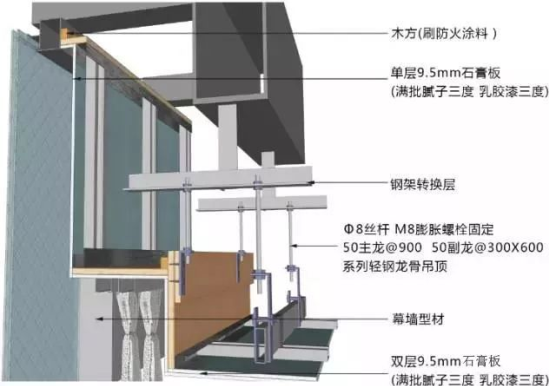

窗帘盒与玻璃幕墙相接
窗帘盒与玻璃幕墙收口节点三维图示意图
工艺说明：
1、龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍
2、50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm
3、18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定
4、9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定
5、满批耐水腻子三度
6、乳胶漆涂料饰面

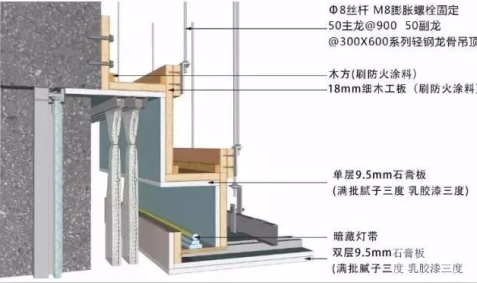

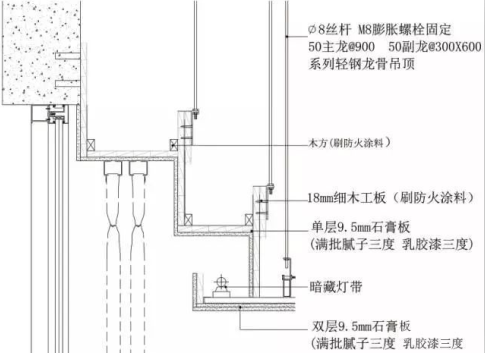

暗藏灯带窗帘盒
暗藏灯带窗帘盒三维图示意图
工艺说明：
1、龙骨吊件与钢架转换层焊接固定，连接处满焊，刷防锈漆三遍
2、50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm
3、18mm细木工板刷防火涂料三度，与吸顶吊件采用35mm自攻螺丝固定
4、9.5mm厚纸面石膏板，用自攻螺丝与龙骨固定
5、满批耐水腻子三度
6、乳胶漆涂料饰面

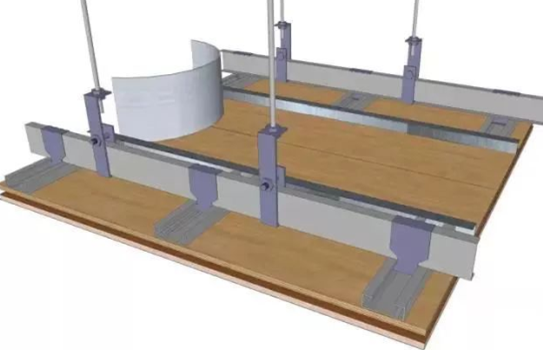

木饰面与钢结构圆柱相接
木饰面与钢结构圆柱相接三维图示意图
工艺说明：
1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；
2.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；
3.9mm厚多层板刷防火涂料三度，用自攻螺丝与龙骨固定；
4.木饰面采用挂条固定；
5.加工定制内经300mm，外径350mm成品木饰面线条，与木饰面固定

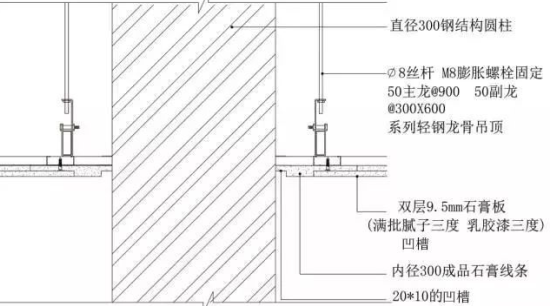

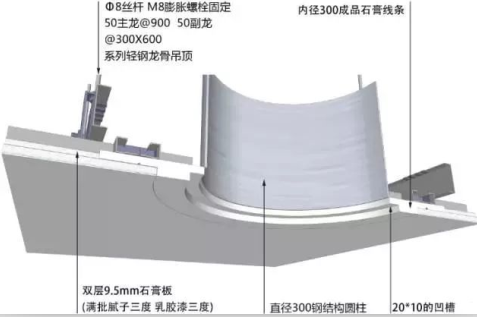

纸面石膏板与钢结构圆柱相接
纸面石膏板与钢结构圆柱相接三维图示意图
工艺说明：
1.龙骨吸顶吊件用膨胀螺栓与钢筋混凝土板固定；
2.50主龙间距900mm，50副龙间距300mm，副龙横称间距600mm；
3.加工定制成品石膏线条，内经300mm，外径450mm,预留20*10的凹槽；
4.9.5mm厚纸面石膏板与成品石膏线条用自攻螺丝与龙骨固定；
5.满批耐水腻子三度；
6.乳胶漆涂料饰面；
注意：留20*10的凹槽
