工艺I：6或8条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁施工。
与地铁车站北端连接，本施工区段内有6或8条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁。

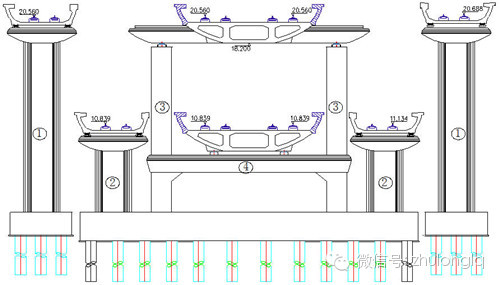

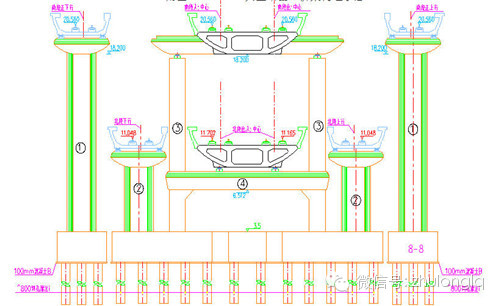

典型断面I桥梁构造示意：
典型断面I施工步骤及工况示意图：

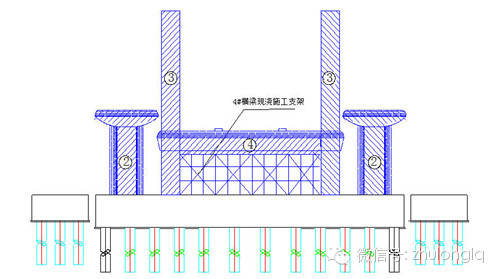

步骤一:
1.组织施工桥墩承台和钻孔桩基础，以承台为工作面施工2#墩身（帽）和3#墩身下半部，3#墩身上部和下部施工分界面设置在4#横梁顶部。
2.搭设现浇支架，在支架上浇筑4#横梁。
3.施工3#墩身上半部。
步骤二:
1.组织施工1#墩身（帽）。
2.进行地基处理，搭设上层连续箱梁的现浇施工支架，支架预压完成后可在现浇支架上完成上层连续箱梁浇筑施工。
步骤三:

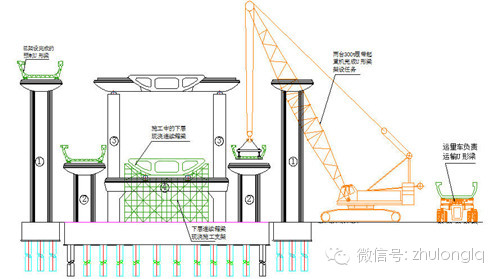

1.搭设下层连续箱梁现浇支架，支架试压完成后可进行下层连续箱梁浇筑施工。
2.采用两台300t履带式起重机安装架设位于1#和2#墩帽上的U形梁。U形梁由YL200型轮胎式运梁车从预制场运送至安装现场。
步骤四:
组织施工桥面轨枕梁及各类桥面附属工程。
工艺II：6条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁施工。
与地铁车站南端连接，本施工区段内有6条线路交叉（并行），上部构造含简支U形梁和现浇连续箱梁。

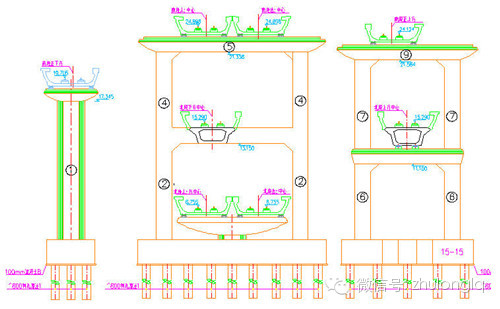

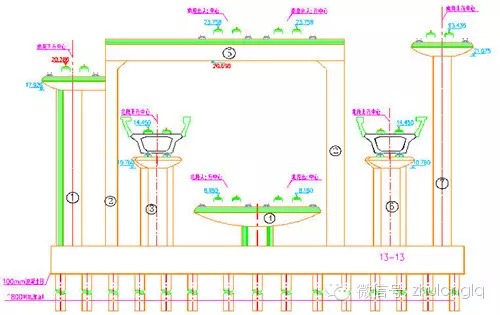

典型断面II桥梁构造示意：
典型断面II施工步骤及工况示意图：

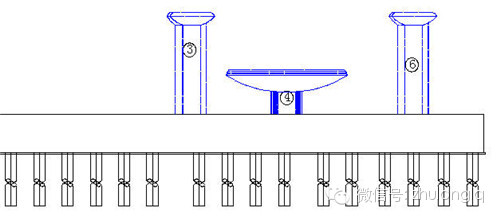

步骤一:
1.首先组织施工桥墩承台和钻孔桩基础，以承台为工作面施工3#和4#墩身（帽）
2.再组织施工6#墩身（帽）。

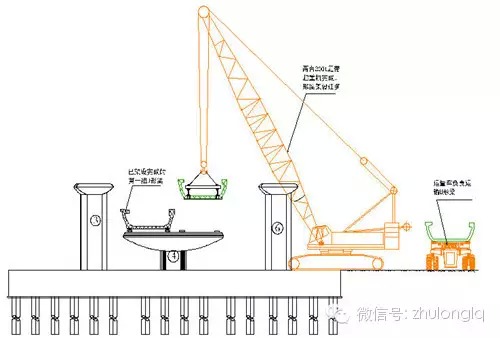

步骤二:采用两台300t履带式起重机安装架设位于4#墩帽上的第一组U形梁。U形梁由YL200型轮胎式运梁车从预制场运送至安装现场。
步骤三:

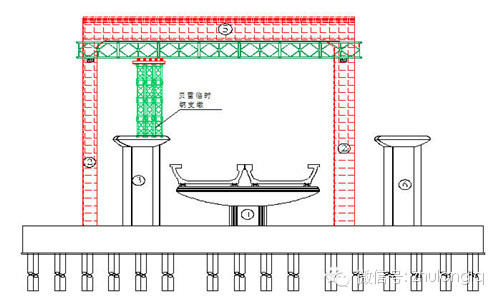

1.首先组织施工2#墩身，在2#墩身上制作预留孔安装支承钢牛腿，用于安装贝雷支承桁架以形成施工5#横梁的工作面。
2.再组织施工5#横梁，支承钢牛腿和贝雷支承桁架为主要承力构件,为了保证贝雷桁架的稳定性，拟在贝雷桁片间用型钢制作的联系钢架进行横向连接。为了减少贝雷支承桁架的变形，拟在3#墩帽上安装贝雷临时钢支墩。
步骤四:

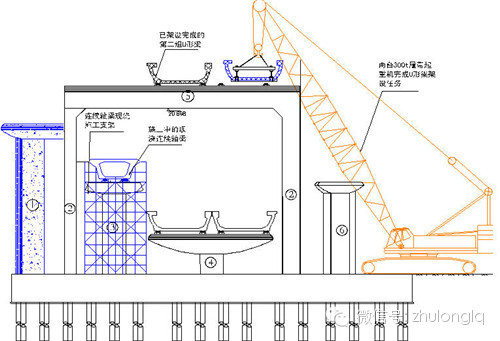

1.首先搭设连续箱梁现浇支架，支架试压完成后可进行3#墩上的连续箱梁浇筑施工。2.再采用两台300t履带式起重机安装架设位于5#横梁上的第二组U形梁。3.最后组织1#墩身（帽）的施工。

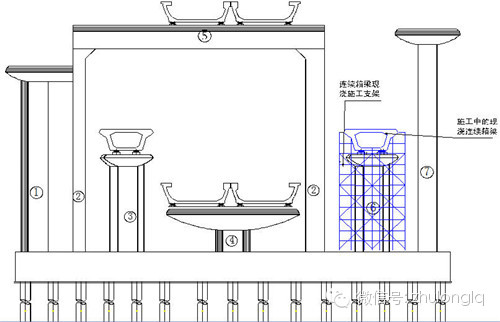

步骤五:
1.组织施工7#墩身（帽）。
2.搭设连续箱梁现浇支架，支架试压完成后可进行6#墩上的连续箱梁浇筑施工。7#墩施工需在连续箱梁施工之前组织开展，即方便墩身模板安装加固，同时也能确保下一步的U形梁架设施工能尽快开展。

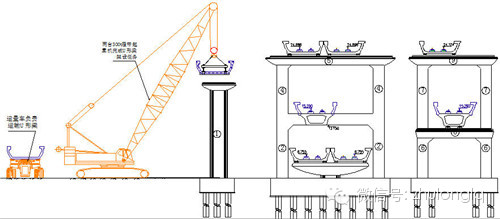

步骤六:
1.采用两台300t履带式起重机安装架设位于1#和7#墩帽上的第三组U形梁。
2.最后组织施工桥面轨枕梁及各类桥面附属工程。
工艺III：2条线路交叉（并行），上部构造为简支U形梁施工。
本施工区段内有2条线路交叉（并行），上部构造为简支U形梁。
典型断面III桥梁构造示意图：
典型断面III施工步骤及工况示意图：
步骤一:

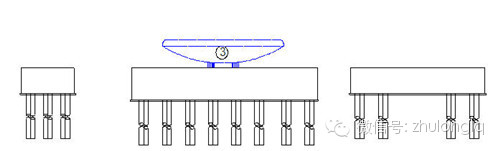

组织施工桥墩承台和钻孔桩基础，以承台为工作面施工3#墩身（帽）。
步骤二:

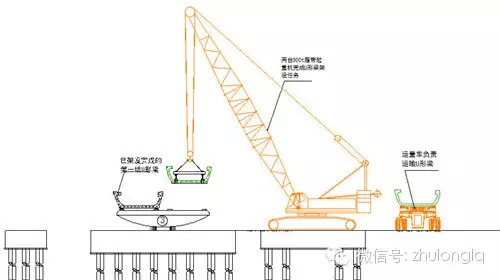

采用两台300t履带式起重机安装架设位于3#墩帽上的第一组U形梁。U形梁由YL200型轮胎式运梁车从预制场运送至安装现场。

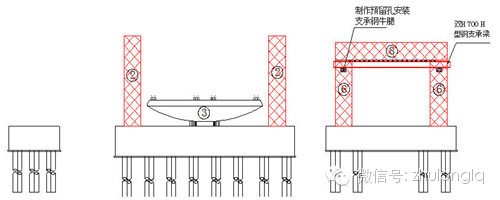

步骤三:
1.组织施工6#墩身。在#6墩身上制作预留孔安装支承钢牛腿，用于安装双H700H型钢支承钢梁以形成施工8#横梁的工作面。
2.组织施工8#横梁，支承钢牛腿和双H700 H型钢支承梁为主要承力构件，同时组织2#墩身的施工。
步骤四:

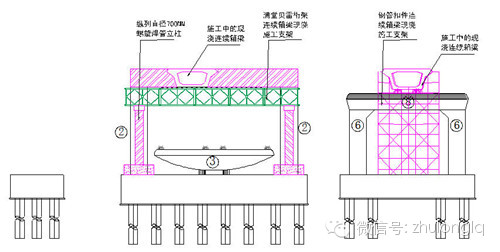

1.顺桥向以3m间距纵列直径700mm螺旋焊管柱作为支承钢柱，在支承钢柱上安装满堂贝雷桁架形成连续箱梁现浇钢平台。钢平台验收合格后在其上浇筑2#墩身上方的连续箱梁。螺旋焊管柱下方施工条形钢筋混凝土基础，并采用型钢焊制横联钢架加强螺旋焊管柱的整体承载能力和稳定性。
2.搭设钢管扣件连续箱梁现浇支架，支架试压完成后可进行8#横梁上的连续箱梁浇筑施工。
步骤五:

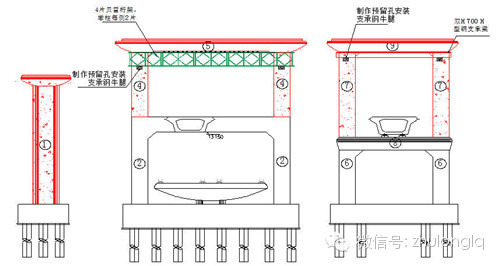

1.组织施工4#墩身，在4#墩身上制作预留孔安装支承钢牛腿，用于安装贝雷支承桁架以形成施工5#横梁的工作面。
2.组织施工5#横梁，支承钢牛腿和贝雷支承桁架为主要承力构件,为了保证贝雷桁架的稳定性，拟在贝雷桁片间用型钢制作的联系钢架进行横向连接。
3.组织施工7#墩身。在7#墩身上制作预留孔安装支承钢牛腿，用于安装双H700H型钢支承钢梁以形成施工9#横梁的工作面。
4.组织施工9#横梁，支承钢牛腿和双H700 H型钢支承梁为主要承力构件。
5.组织1#墩身（帽）施工。

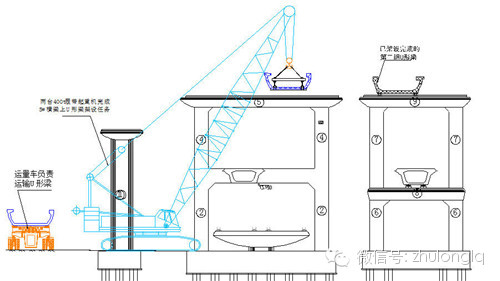

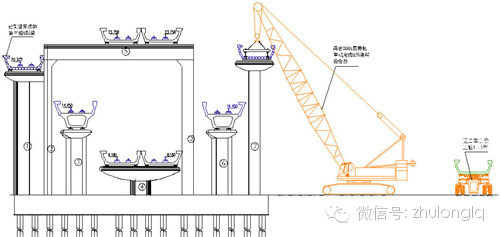

步骤六:临时租赁两台400t履带式起重机安装架设位于5#横梁上的U形梁。9#横梁上的U形梁可以仍用两台300t履带式起重机安装架设。
步骤七:1.采用两台300t履带式起重机安装架设位于1#墩帽上的U形梁。
