电气平面图是表示假想经建筑物门、窗沿水平方向将建筑物切开，移去上面部分，从上面向下面看，所看到的建筑物平面形状、大小，墙柱的位置、厚度，门窗的类型以及建筑物内配电设备、照明设备等平面布置、线路走向等情况。根据平面图表示的内容，识读平面图要沿着电源、引入线、配电箱、引出线、用电器这样一个线来读。在识读过程中，要注意了解电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。
阅读时按下列顺序进行：
① 看建筑物概况，楼层、每层房间数目、墙体厚度、门窗位置、承重梁柱的平面结构。
② 看各支路用电器的种类、功率及布置
图中灯具标注的般内容有：灯具数量；灯具类型；每盏灯的灯泡数；每个灯泡的功率及灯泡的安装高度等。
③ 看导线的根数和走向
各条线路导线的根数和走向，是电气平面图主要表现的内容。比较好的阅读方法是：
首先了解各用电器的控制接线方式，然后再按配线回路情况将建筑物分成若干单元，按电源一导线一照明及其它电气设备的顺序将回路连通。
④ 看电气设备的安装位置
由定位轴线和图上标注的有关尺寸可直接确定用电设备、线路管线的安装位置，并可计算管线长度。
（1）照明平面图
以某综合楼二层照明平面图为例，见附图二层照明平面图。
根据设计说明中的要求，图中管线均采用电线管沿墙或楼板内敷设，管径为16mm，导线采用塑料绝缘铜导线，截面积为2.5mm2，管内导线的根数按图中标注，在黑实线(表示管线)上没有标注的表示敷设两根导线，在黑实线上的短斜线上标注的数字则表示导线根数，如有斜线上标注4即为四根导线。在图中办公室里，开关到灯具间的导线即为四根(如下图所示)，以此类推。
大厅、中厅上空和边厅上空的电源是由大厅照明配电箱2AL引入的，分为WL1、WL2、WL3、WL4、WL5、WL6六个照明回路；左侧区域的电源是从走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的，分为WL1、WL2照明回路和2WE1、2WE2应急照明回路；右侧办公区域的电源是从消防前室的照明配电箱引来的，只有WL1一个照明回路；右侧公共区域的应急照明电源是从一楼1AT-1箱引来的，共1AT-1，2WE1和1AT-1，2WE2两回路。在配电箱内一般由自动开关控制，不经过漏电保护器。所有进门处安装开关，安装高度为1.4米，距离门框150mm～200mm。
照明平面图(一)
在进行照明设计时，应根据视觉要求、作业性质和环境条件，通过对光源、灯具的选择和配置，使工作区或空间具备合理的照度、显色性和适宜的亮度分布及舒适的视觉环境。灯具的选择是根据具体房间和区域的功能而定的，在确定照明方案时，应考虑不同类型建筑队照明的特殊要求，并处理好电气照明与天然采光的关系。室内一般照明采用同一种类型的光源，当有装饰性或功能性要求时，亦可采用不同种类的光源。图中办公室采用直管荧光灯，公共走道、走廊、楼梯间设人工照明，此建筑为高层建筑，所以还设置了自带电源的应急照明灯、疏散指示灯和安全出口指示灯。疏散指示灯为嵌入式安装，底边距地0.3米，安全出口指示灯为杆吊式安装，底边距地3.0m，荧光灯为吸顶式安装。
照明灯具的标注格式：其中：
a灯数
b型号或编号(无则省略)
c每盏照明灯具的灯泡数
d灯泡安装容量
e灯泡安装高度(m)，-表示吸顶安装
f安装方式
L光源种类
例如：表示5盏BYS80型灯具，灯管为二根40W荧光灯管，灯具链吊安装，安装高度为3.5m。在同一房间内的多盏相同型号、相同安装方式和相同安装高度的灯具，可以标注一处。

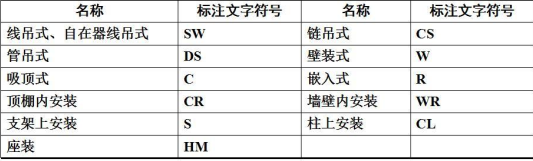

常见的灯具安装方式如表所示。
灯具安装方式的标注

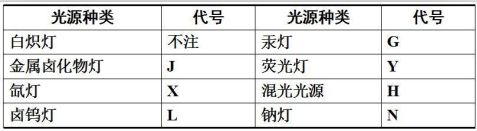

常见光源的种类及代号如表所示
灯具安装方式的标注
知识拓展：照明系统容易忽视的问题
三相照明线路各相负荷的分配宜保持平衡，最大相负荷电流不宜超过三相负荷平均值的115%，最小相负荷电流不宜小于三相负荷平均值的85%。
照明系统中的每一单相分支回路电流不宜超过16A，光源数量不宜超过25个；大型建筑组合灯具每一单相回路电流不宜超过25A，光源数量不宜超过60个(当采用LED光源时除外)。
（2）插座平面图
以某综合楼二层插座平面图为例，见附图二层插座平面图。
根据设计说明中的要求，图中管线均采用电线管沿墙或地板内敷设，管径为20mm，导线采用3根塑料绝缘铜导线，截面积为4mm2。
中间和左侧的插座电源是由走道靠左侧楼梯间的电井中的照明配电箱2AL-1引入的，分为WP1、WP2、WP3、WP4、WP5五个回路；右侧区域的插座电源是从消防前室的照明配电箱引来的，分为WP1、WP2两个回路。插座回路在配电箱内一般由漏电开关控制。附图中所有插座均为单相二、三极插座，安装高度为插座底边距地0.3米。插座的数量一般按建筑的开间或根据办公室的基本单元进行布置，一个房间内的插座宜由同一回路配电，如下图所示。
插座平面图
（3）动力平面图
以某综合楼二层空调配电平面图为例，见附图二层空调配电平面图。
动力系统的电气施工方式，有明敷设和暗敷设两种。一般随土建同步施工的电气安装均为暗敷设，只有对原建筑物内电气线路进行更新改造时，才有可能采用明敷设。附图为暗敷设的空调配电平面图。
本层楼共有3个配电箱，2AL，2AL-1和2AL-2，暗装于墙上，底边距地高度为1.4米。2AL的电源由低压配电屏用3根25mm2和2根15mm2的电力电缆穿50mm2焊接钢管引来，而2AL-1和2AL-2的电源由2AL的三相回路分别用5根10mm2的电力电缆穿40mm2焊接钢管和5根6mm2的电力电缆穿32mm2焊接钢管引来。
此大楼安装的为中央空调，根据风机盘管电源单三相的不同情况，管径大小和导线根数会不同。图中单相空调管线均采用电线管沿吊顶内敷设，管径为20mm，导线采用3根塑料绝缘铜导线，截面积为4mm2；三相空调管线也采用电线管沿吊顶内敷设，但管径为32mm，导线采用5根塑料绝缘铜导线，截面积为6mm2。
电源是由走道靠左侧楼梯间的电井中的照明配电箱2AL引入的，分为F1、F2、F3、F4、F5五个回路，其中F1、F2、F4为单相回路，F3、F5为三相回路。
注意：所有电气平面图中所有箱体及回路的编号，应与系统图中的箱体及回路的编号一一对应。
