楼梯施工图常见问题

答Anser

设计注意事项

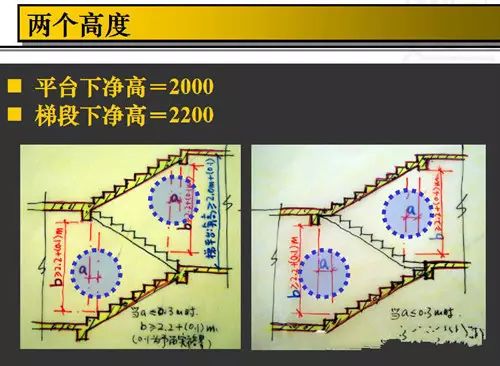

A:2.0米及2.2米是指 净高尺寸而非计算值。

一般设计时,最少要预留100富裕量。

B:梯段净高,包括两种情况:

1.梯段踏步前缘线量至直上方突出物下缘间的铅垂高度;

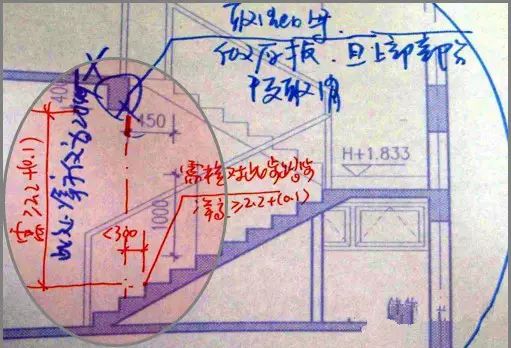

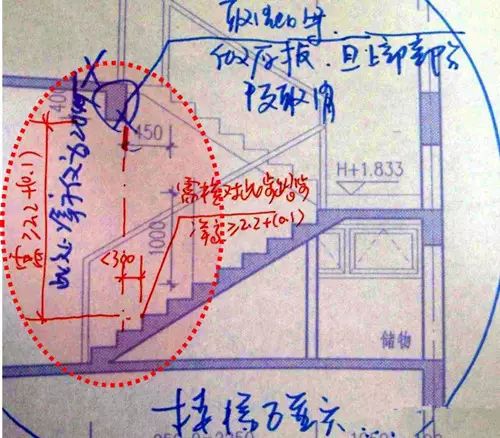

2.梯段最高和最低一级踏步前缘线以外300范围内量至直上方突出物下缘间的铅垂高度。

C:设计时,需重点复核第二条。

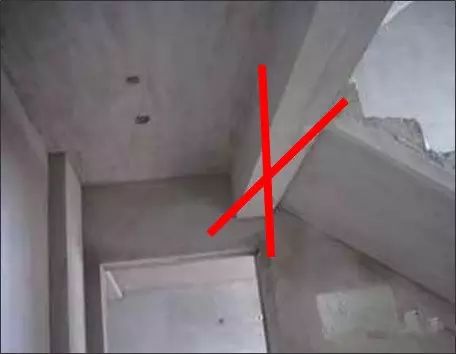

如下五种情况,应仔细复核结构楼梯梁高;必要时,取消楼梯梁采取厚板设计。

1.当层高为2.8米、首层为从楼梯平台下进入楼内时tu 7

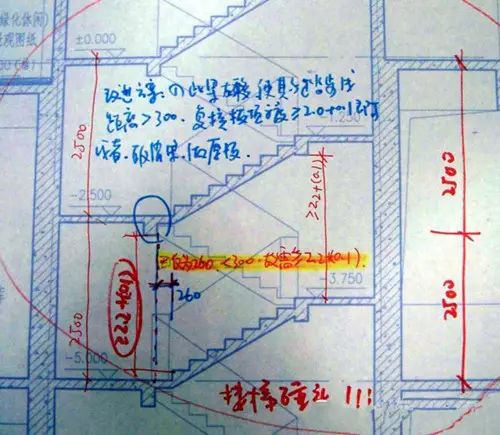

2.当层高为4.8~5.0米,需设四段楼梯时

3.首层下地下室户内楼梯

4.复式户内楼梯,提醒注意:对于本户内的楼梯,只要是我们提供的,也需执行2.0m、2.2m的强条规定。

5.当入户门处休息平台净宽度在1.2~1.35米之间时,此处楼梯梁应取消,要求结构为厚板设计。
