了解清楚每个元件的构造，即这个元件的常开/常闭触头数量，原理图里用到了几个。

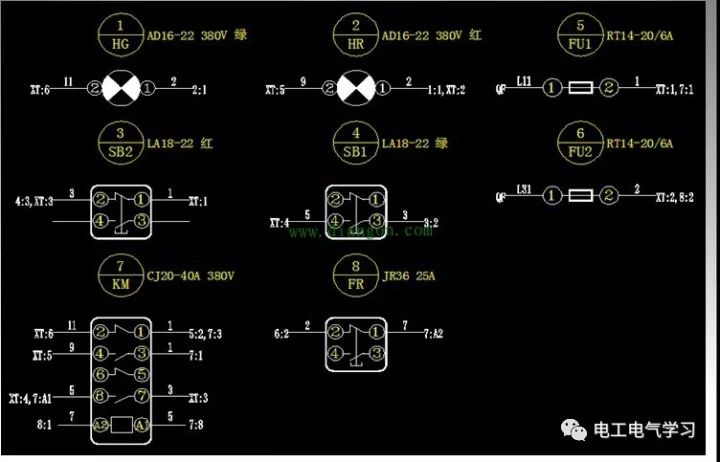

接线图里把每个引线去向和线号都表明了，比如1号元件（HG）的右侧注明2：1，表示导线去向是2号元件（HR）的接线端子1。同样2号元件的右侧1：1表明导线去向是1号元件的端子1，同时还有一根去了端子XT:的2号端子，如此这般。
通过对比接线图和原理图，还能发现设计遗漏和错误捏。（比如原理图上使用了某个继电器5个常开触头，可到接线图上才发现，这个继电器只有4个常开）
电气接线图分一次接线图和二次接线图，由于一次设备很少，图也显得很简单，二次设备及元器件就很多了，有控制回路、保护回路、测量回路，图也复杂了许多。接线图目的是指导我们接线安装、方便日后维护、快速查找故障。怎么看接线图呢，先把原理图读懂记熟，再看接线图就容易多了。看懂接线图先得了解接线图的绘制规则和内容。接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。所有的元器件都按其所在的实际位置绘制在图纸上，且同一电器的各元件根据其实际结构，使用与把原理图相同的图形符号画在一起，并用点画线框上，其文字符号以及接线端子的编号应与原理图中的标注一致，以便对照检查接线。接线图中的导线有单根导线、导线组（或线扎）、电缆等之分，可用连续线和中断线来表示。凡导线走向相同的可以合并用线束来表示，到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示，在不引起误解的情况下也可采用部分加粗。另外，导线及套管、穿线管的型号、根数和规格都标注得很清楚。接线图与实物的相对相同很容易看懂的看图原则：先主后辅，读主电路部分要从电源引入端开始，经开关、线路、到用电设备；二次回路阅读也要从电源出发，按照元器件的顺序依次分析。
接线图是原理图绘制出来的，因此，在看接线图时应结合原理图对照起看，对回路编号、端子编号以及对外连接进行分析，对看图也有一定的帮助。
