1、烟道防渗漏构造做法

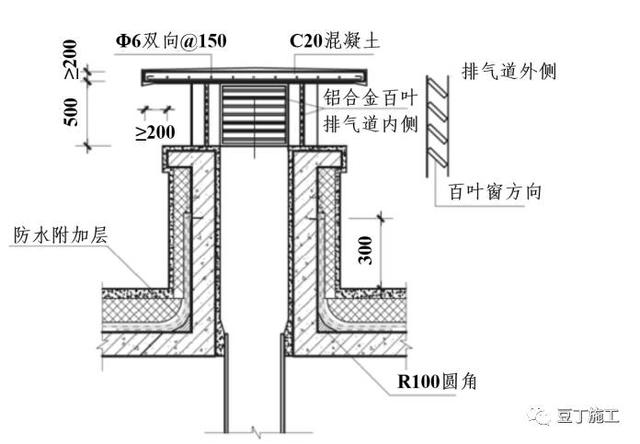

烟道出屋面防渗漏做法

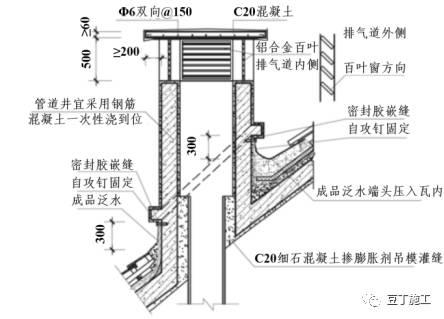

坡屋面烟道出屋面构造做法
备注：找平层施工时在烟道根部要做一个半径不小于100mm的水泥砂浆圆角；圆角位置应增设防水附加层，上翻和水平延伸长度不小于250mm。泛水上翻高度不小于300mm；且采用密封油膏收口。
2、出屋面管道根部防渗漏做法

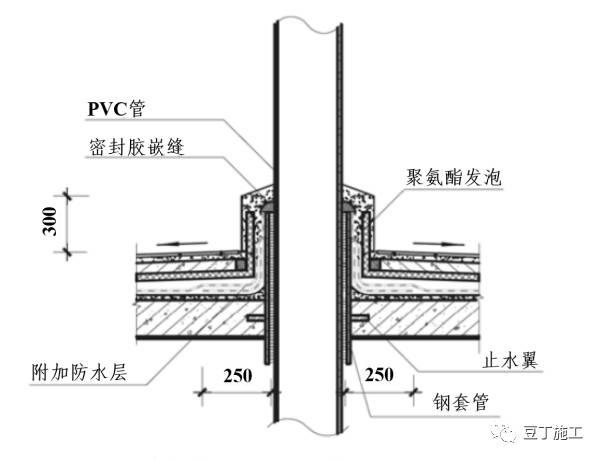

出屋面管道根部防渗漏做法
备注：
塞缝：用聚氨酯发泡剂塞严管道和套管之间的缝隙，上面用密封胶封口；
找平层及圆角：屋面找平层施工时，应将套管根部用水泥砂浆抹成半径不小于100mm的圆角；
管周防水附加层：找平层级圆角施工完后，在套管周边250mm内涂刷防水层，并且沿套管根部上翻250mm以上（倒置式屋面应考虑保温层厚度）；
刚性保护层及饰面层：按图纸要求施工保护层和饰面层时，应分别在套管根部预留20mm宽的伸缩缝并用密封胶封堵好。
3、女儿墙防渗漏节点做法
女儿墙防渗节点一
备注：
女儿墙混凝土浇筑：女儿墙根部300mm高反坎同屋面混凝土一同浇筑，若不能则必须保证女儿墙混凝土浇筑前将基层凿毛并充分浇水湿润；应保证女儿墙墙面光滑，浇筑时需预留防水层收口，从女儿墙墙壁挑出宽60mm，高60mm的混凝土挑檐，其高度应高于屋面完成面300mm以上；
女儿墙根部设置半径不小于100mm的水泥砂浆圆角；
防水附加层：女儿墙根部防水附加层上翻和水平延伸长度不得小于250mm；
其它：当女儿墙的高度小于1200mm时，必须采用钢筋混凝土结构，墙厚不小于120mm；女儿墙高度大于1200mm时，可考虑采用砖砌体，女儿墙根部混凝土反坎不小于300mm，女儿墙压顶应采用钢筋混凝土结构，压顶应外高内低，坡度应大于6%。
女儿墙防渗节点二
备注：在侧墙根部浇筑不小于300mm高的混凝土反坎；挑板宽200mm、厚120mm、内配6@150mm钢筋锚入侧墙内，上人屋面为安全期间，挑板以上女儿墙高度不小于1200mm；。屋面女儿墙防水上翻固定于挑板下面，防水层砌筑保护墙。
4、出屋面反坎防渗漏做法在侧墙凝土
出屋面反坎防渗漏做法
备注：屋面反坎的混凝土应尽量与结构板混凝土一起浇筑，避免留置施工缝。如若不能一次浇成，则在浇筑反坎前必须将下部混凝土凿毛并充分湿润；反坎应在门洞两边各伸出500mm；反坎防水应至少高于屋面表面250mm以上。

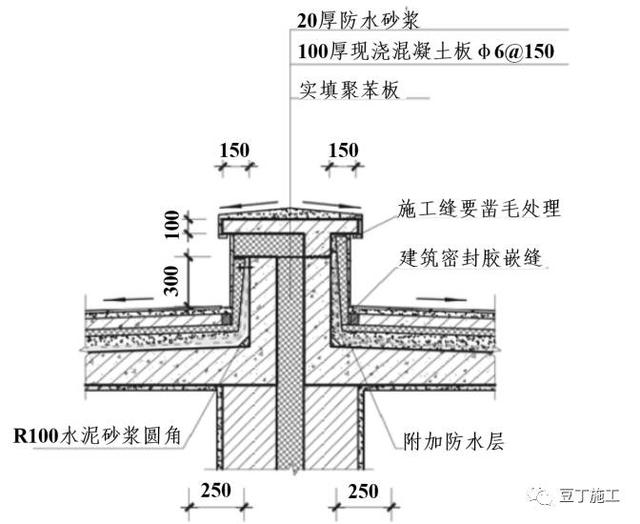

5、等高屋面变形缝盖板做法
等高屋面变形缝盖板做法

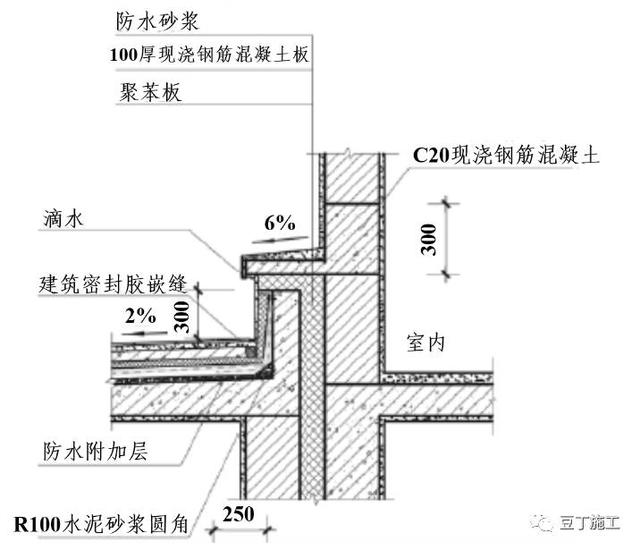

6、高低屋面变形缝节点做法
高低屋面变形缝节点做法

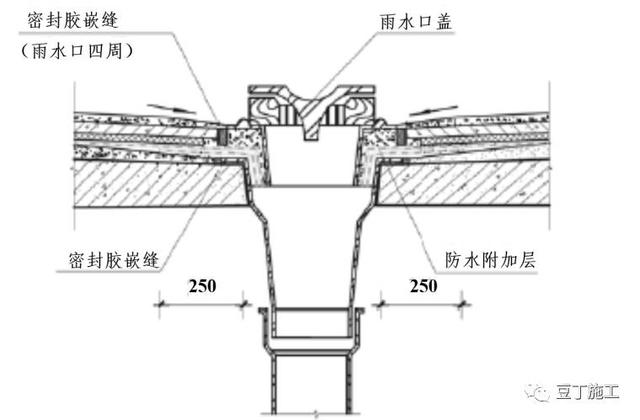

7、直排式雨水口防渗漏做法
直排式雨水口防渗漏做法
备注：雨水口的安装：应注意将预留洞口清理干净、湿润，采用膨胀细石混凝土分两次浇筑，表面留20mm的凹槽。
8、侧排雨水口防渗漏做法
侧排雨水口防渗漏做法
备注：
在侧排地漏500mm范围涂刷防水保护层，并伸入到雨水口内75mm以上；
防水层施工时应伸入雨水口内75mm以上，防水层在侧墙上翻500mm以上，防水层在女儿墙凹槽内收口，并固定牢固。
9、屋面排气管设置大样
上人屋面根据使用需要可采用盲沟做法。

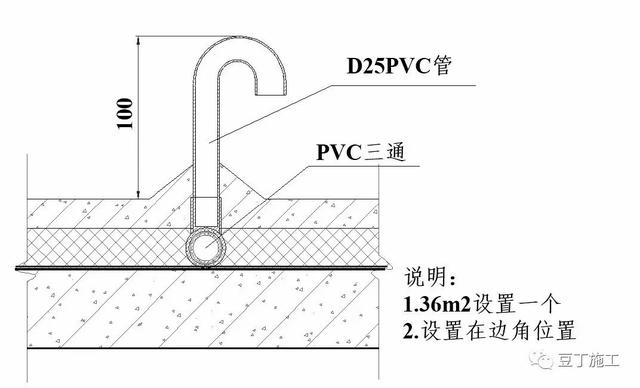

屋面排气管设置大样
10、屋面、露台盲沟大样
盲沟大样
11、等高屋面变形缝防渗漏做法
等高屋面变形缝防渗漏做法
